Реферат



пц 827705

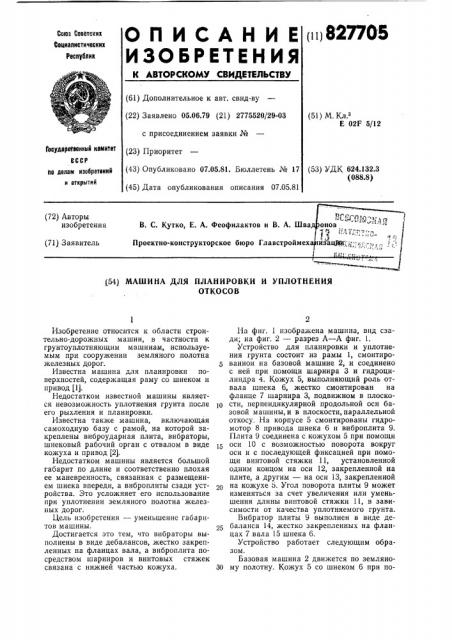

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оокге Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.06.79 (21) 2775520/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (51) М. Кл.з

Е 02F 5/12

1ес)Гдаретвенный иемитет

Воср

h0 лелем изобретений и открытий (53) УДК 624.132.3 (088.8) (72) Авторы изобретения

В. С. Кутко, E. А. Феофилактов и В. А. Шва (71) Заявитель

Проектно-конструкторское бюро Глаастроймеха снеащар;;; .;:.-,,:;: 1 (54) МАШИНА ДЛЯ ПЛАНИРОВКИ И УПЛОТНЕНИЯ

ОТКОСОВ

Изобретение относится к области строительно-дорожных машин, в частности к грунтоуплотняющим машинам, используемым при сооружении земляного полотна железных дорог.

Известна машина для планировки поверхностей, содержащая раму со шнеком и привод (1).

Недостатком известной машины является невозможность уплотнения грунта после его рыхления и планировки.

Известна также машина, включающая самоходную базу с рамой, на которой закреплены виброударная плита, вибраторы, шнековый рабочий орган с отвалом в виде кожуха и привод (2).

Недостатком машины является большой габарит по длине и соответственно плохая ее маневренность, связанная с размещением шнека впереди, а виброплиты сзади устройства. Зто усложняет его использование при уплотнении земляного полотна железных дорог.

Цель изобретения — уменьшение габаритов машины.

Достигается это тем, что вибраторы выполнены в виде дебалансов, жестко закрепленных на фланцах вала, а виброплита посредством шарниров и винтовых стяжек связана с нижней частью кожуха.

На фиг. 1 изображена машина, вид сзади; на фиг. 2 — разрез А — А фиг. 1.

Устройство для планировки и уплотнения грунта состоит из рамы 1, смонтированнои на базовой машине 2, и соединено с ней при помощи шарнира 3 и гидроцилиндра 4. Кожух 5, выполняющий роль отвала шнека 6, жестко смонтирован на фланце 7 шарнира 3, подвижном в плоско1р сти, перпендикулярной продольной оси базовой машины,и в плоскости, параллельной откосу. На корпусе 5 смонтированы гидромотор 8 привода шнека 6 и виброплита 9.

Плита 9 соединена с кожухом 5 при помощи оси 10 с возможностью поворота вокруг оси и с последующей фиксацией при помощи винтовой стяжки 11, установленной одним концом на оси 12, закрепленной на плите, а другим — на оси 13, закрепленной на кожухе 5. Угол поворота плиты 9 может изменяться за счет увеличения или уменьшения длины винтовой стяжки 11, в зависимости от качества уплотняемого грунта.

Вибратор плиты 9 выполнен в виде дебаланса 14, жестко закрепленных на фланцах 7 вала 15 шнека 6.

Устройство работает следующим образом.

Базовая машина 2 движется по земляноЗО му полотну. Кожух 5 со шнеком 6 при по827705 мощи гидроцилиндра 4 опускается «а необходимый угол для образования откоса земляного полотна. Гидромотор 8 вращает вал

15 шнека 6, и снятый грунт лопатками шнека выбрасывается вперед, а его остаток витками шнека сдвигается за пределы обрабатываемой полосы откоса.

При этом на корпусе шнека появляется составляющая, направленная по нормали к поверхности откоса и прижимающая плиту

9 к обрабатываемой поверхности. Вибрация, возникающая на кожухе 5 и плите 9 при вращении вала 15 с дебалансами 14, улучшает качество уплотнения.

Угол наклона плиты 9 относительно кожуха отвала 5 берется в пределах от 2 до

6 (максимальныи при работе на сыпучих грунтах, минимальный — на вязких, глинистых грунтах), Применение машины улучшает качество обработки откосов земляного полотна при строительстве железнодорожного пути, снижает затраты энергии на отделочные работы, повышает производительность работ . по планировке откосов.

Формула изобретения

Машина для планировки и уплотнения откосов, включающая тягач с силовой рамой, на которой закреплены виброударная плита, вибраторы, шнек с валом, фланца1р ми и кожухом, отличающаяся тем, что, с целью уменьшения габаритов машины, вибраторы выполнены в виде дебалансов, жестко закрепленных на фланцах вала, а виброплита посредством шарниров и вин15 товых стяжек связана с нижней частью кожуха.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

20 № 327302, кл. Е 02F 5/04, 1970.

2. Авторское, свидетельство СССР № 350906, кл. Е 02F 5/12, 1968 (прототип).

827705

Уие. 2

Редактор Т. Авдейчик

Заказ 741/9 Изд. № 335 Тираж 694 Подписное

НПО «Поиск> Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Прокофьев

Техред Л. Куклина

Корректоры; E. дсииОвй и 3. Тарасова
