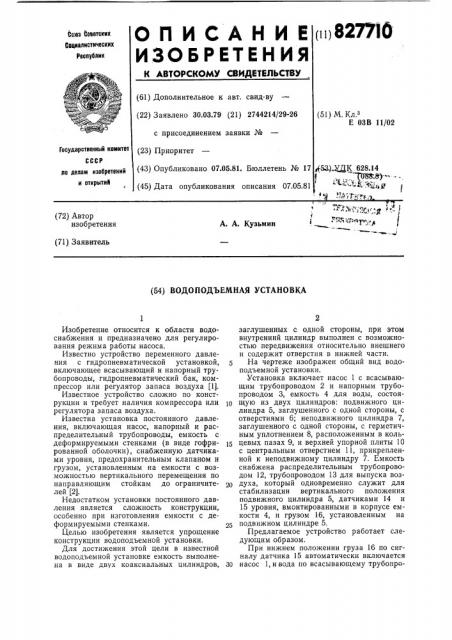

0 И : Н И Е )82УУй

ИЗОБРЕТЕНИЯ

Со)оз Ьиетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.03.79 (21) 2744214/29-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (51) М. Кл.

Е ОЗВ 11/02

Государственный комитет

СССР ло делам изобретений и открытий (72) Автор изобретения

A. А. Кузьмин (71) Заявитель (54) ВОДОПОДЪЕМНАЯ УСТАНОВКА

Изобретение относится к области водоснабжения и предназначено для регулирования режима работы насоса.

Известно устройство переменного давления с гидропневматической установкой, включающее всасывающий и напорный трубопроводы, гидропневматический бак, компрессор или регулятор запаса воздуха (1).

Известное устройство сложно по конструкции и требует наличия компрессора или )p регулятора запаса воздуха.

Известна установка постоянного давления, включающая насос, напорный и распределительный трубопроводы, емкость с деформируемыми стенками (в виде гофри- 15 рованной оболочки), снабженную датчиками уровня, предохранительным клапаном и грузом, установленным на емкости с возможностью вертикального перемещения по направляющим стойкам до ограничителей (2).

Недостатком установки постоянного давления является сложность конструкции, особенно при изготовлении емкости с деформируемыми стенками. 25

Целью изобретения является упрощение конструкции водоподъемной установки.

Для достижения этой цели в известной водоподъемной установке емкость выполнена в виде двух коаксиальных цилиндров, 3) заглушенных с одной стороны, при этом внутренний цилиндр выполнен с возможностью передвижения относительно внешнего и содержит отверстия в нижней части.

На чертеже изображен общий вид водоподъемной установки.

Установка включает насос 1 с всасывающим трубопроводом 2 и напорным трубопроводом 3, емкость 4 для воды, состоящую из двух цилиндров: подвижного цилиндра 5, заглушенного с одной стороны, с отверстиями 6; неподвижного цилиндра 7, заглушенного с одной стороны, с герметичным уплотнением 8, расположенным в кольцевых пазах 9, и верхней упорной плиты 10 с центральным отверстием 11, прикрепленной к неподвижному цилиндру 7. Емкость снабжена распределительным трубопроводом 12, трубопроводом 13 для выпуска воздуха, который одновременно служит для стабилизации вертикального положения подвижного цилиндра 5, датчиками 14 и

15 уровня, вмонтированными в корпусе емкости 4, и грузом 16, установленным на подвижном цилиндре 5.

Предлагаемое устройство работает следующим образом.

При нижнем положении груза 16 по сигналу датчика 15 автоматически включается насос 1, и вода по всасывающему трубопро2771О

Формула изобретения

Составитель Н. Михеева

Техред Л. Куклина

Корректоры: Е. Осипова и 3. Тарасова

Редактор Л. Курасова

Заказ 738/20 Изд. № 335 Тираж 784 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 йбду 2 и напорному трубопроводу 3 поступает в емкость 4 и затем через отверстия б — в подвижный цилиндр 5. Герметизацию емкости обеспечивает герметическое уплотнение 8, расположенное в кольцевых пазах 9, закрепленных в неподвижном цилиндре 7, заглушенном с однои стороны.

11од действием давления насоса 1 вода заполняет цилиндр 5, а так как цилиндр 5 загружен с однои стороны, то вода поднимает подвижныи цилиндр 5 с расположенным на нем грузом 16. 11ри подьеме стабилизация подвижного цилиндра 5 в вертикальном направлении осуществляется трубопроводом 13 для выпуска воздуха и отверстием 11 верхней упорной плиты 10, в котором перемещается трубопровод 13..

При подъеме уровня воды и достижении верхнего положения груз 1б, расположенный на подвижном цилиндре 5, воздействует на датчик 14 и отключает насос 1.

Вода в распределительный трубопровод 12 поступает под давлением груза 1б. По мере разбора воды из емкости 5 и понижения уровня воды груз 1б опускается до нижнего положения, воздействует на датчик 15, затем цикл повторяется.

Предлагаемая установка конструктивно проще за счет исключения емкости с де4 формируемыми стенками (в виде гофрированной обо,почки) и группировки всех элементов в одно целое, при этом обеспечивается оптимальный режим работы насоса, а именно с максимальным КПД, снижение эксплуатационных и капитальных затрат и постоянный напор в водопроводной сети.

Водоподъемная установка, включающая насос, всасывающий, напорный и распределительныи трубопроводы, емкость, снабженную датчиками уровня и грузом, установленным на емкости, отличающаяся тем, что, с целью упрощения конструкции, емкость выполнена в виде двух коаксиальных цилиндров, заглушенных с одной стороны, при этом внутренний цилиндр установлен с возможностью передвижения относительно внешнего и выполнен с отверстиями в нижней части.

Источники информации, принятые во внимание при экспертизе

1. Абрамов Н. Н. Водоснабжение. М., Стройиздат, 1974, с. 395.

2. Авторское свидетельство СССР № 632803, кл. E ОЗВ 11/02, опублик. 1978 (прототип).
