(i ц 827737

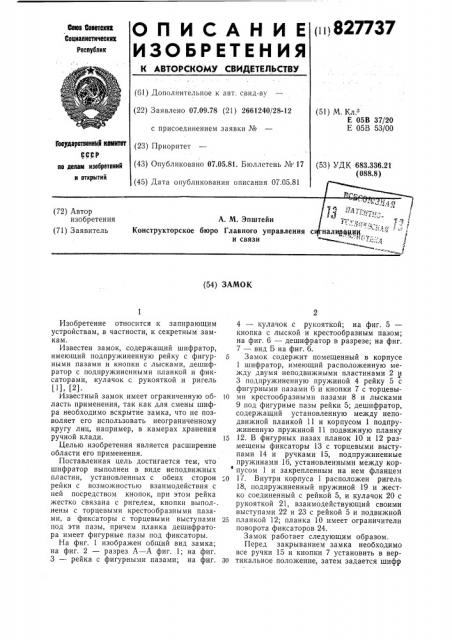

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюв Севетеаа

Социалистически

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.09.78 (21) 2661240/28-12 (51) М. Кл.

Е 05В 37/20

Е 05В 53/00 с присоединением заявки № (23) Приоритет

Гоеударотвеницй KoNHIST

СССР по делам изобретений и открытий (43) Опубликовано 07.05.81. Бюллетень № 17 (53) УДК 683.336.21 (088.8) и связи (54) ЗАМОК

Изобретение относится к запирающим устройствам, в частности, к секретным замкам.

Известен замок, содержащий шифратор, имеющий подпружиненную рейку с фигурными пазами и кнопки с лысками, дешифратор с подпружиненными планкой и фиксаторами, кулачок с рукояткой и ригель (1), (2).

Известный замок имеет ограниченную область применения, так как для смены шифра необходимо вскрытие замка, что не позволяет его использовать неограниченному кругу лиц, например, в камерах хранения ручной клади.

Целью изобретения является расширение области его применения.

Поставленная цель достигается тем, что шифратор выполнен в виде неподвижных пластин, установленных с обеих сторон рейки с возможностью взаимодействия с ней посредством кнопок, при этом рейка жестко связана с ригелем, кнопки выпол-. нены с торцевыми крестообразными пазами, а фиксаторы с торцевыми выступами под эти пазы, причем планка дешифратора имеет фигурные пазы под фиксаторы.

На фиг. 1 изображен общий вид замка; на фиг. 2 — разрез А — А фиг. 1; на фиг.

3 — рейка с фигурными пазами; на фиг.

4 — кулачок с рукояткой; на фиг. 5— кнопка с лыской и крестообразным пазом; на фиг. 6 — дешифратор в разрезе; на фиг.

7 — вид Б на фиг. 6.

5 Замок содержит помещенный в корпусе

1 шифратор, имеющий расположенную между двумя неподвижными пластинами 2 и

3 подпружиненную пружиной 4 рейку 5 с фигурными пазами 6 и кнопки 7 с торцевы(О ми крестообразными пазами 8 и лысками

9 под фигурные пазы рейки 5; дешифратор, содержащий установленную между неподвижной планкой 11 и корпусом 1 подпружиненную пружиной 11 подвижную планку

15 12. В фигурных пазах планок 10 и 12 размещены фиксаторы 13 с торцевыми выступами 14 и ручками 15, подпружиненные пружинами 16, установленными между кор пусом 1 и закрепленным на нем фланцем ."о 17. Внутри корпуса 1 расположен ригель

18, подпружиненный пружиной 19 и жестко соединенный с рейкой 5, и кулачок 20 с рукояткой 21, взаимодействующий своими выступами 22 и 23 с рейкой 5 и подвижной

25 планкой 12; планка 10 имеет ограничители поворота фиксаторов 24.

Замок работает следующим образом.

Перед закрыванием замка необходимо все ручки 15 и кнопки 7 установить в вер30 тикальное положение, затем задается шифр

8277

3 % при помощи поворота кнопок 7 на 90, при этом лыски 9 устанавливаются вертикально в фигурных пазах 6, запирая рейку 5 шифратора, которая становится неподвижной. Дверь захлопывают и подпружиненный 5 ригель 18 входит в личинку двери, затем поворачивают рукоятку 21, выступ 23 кулачка 20 вступает во взаимодействие с планкой 12, которая запирает фиксаторы

13, что исключает прощупывание. 1О

Перед открыванием замка необходимо убедиться, что все ручки 15 установлены в вертикальное положение. Затем нажимают на те ручки 15 фиксаторов 13, которые размещены напротив зашифрованных кнопок 15

7, при этом торцевые выступы 14 фиксаторов 13 входят в соответствующие крестообразные пазы 8 кнопок 7, продолжая нажатие, поворачивают ручки 15 на 90, лыски

9 кнопок 7 устанавливаются в фигурных 20 пазах 6 горизонтально, освобождая рейку

5, которая получает возможность передвижения, при повороте рукоятки 21 выступ

22 кулачка 20 отодвигает рейку 5 с ригелем 18, потянув рукоятку 21 на себя, от- 25 крывают дверь, 4

Формула изобретения

Замок, содержащий шифратор, имеющий подпружиненную рейку с фигурнымй пазами и кнопки с лысками, дешифратор с подпружиненными планкой и фиксаторами, кулачок с рукояткой и ригель, о т л и ч а юшийся тем, что, с целью расширения области применения, шифратор выполнен в виде неподвижных пластин, установленных с обеих сторон рейки с возможностью взаимодействия с ней посредством кнопок, при этом рейка жестко связана с ригелем, кнопки выполнены с торцевыми крестообразными пазами, а фиксаторы с торцевыми выступами под эти пазы, причем планка дешифратора имеет фигурные пазы под фиксаторы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 171758, кл. Е 05В 37/20, 1963.

2 Авторское свидетельство СССР № 227882, кл. Е 05В 37/20, 1966 (прототип).
