Реферат

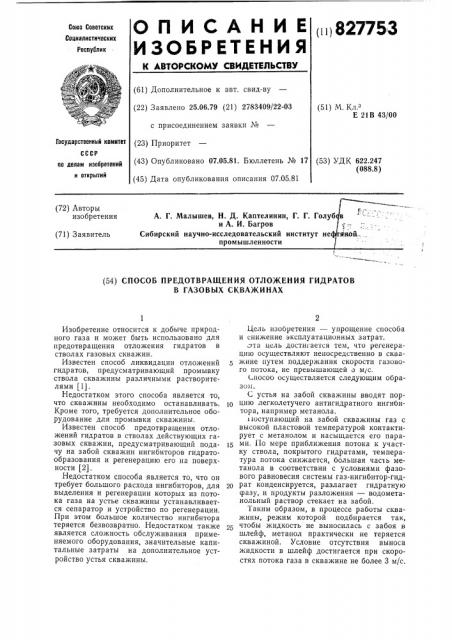

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i1182775З

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.79 (21) 2783409/22-03 с присоединением заявки ¹ (51) М. Кл.

Е 21В 43/00 ео делам изобретений (43) Опубликовано 07.05.81. Бюллетень № 17 (53) УДК 622.247 (088.8) и открытий (45) Дата опубликования описания 07.05.81 (72) Авторы изобретения

А. Г. Малышев, Н. Д. Каптелинин, Г. Г. Голу и А. И. Багров

Сибирский научно-исследовательский институт не промышленности (71) Заявитель (54) СПОСОБ ПРЕДОТВРАЩЕНИЯ ОТЛОЖЕНИЯ ГИДРАТОВ

В ГАЗОВЫХ СКВАЖИНАХ

ГосУдаРствеииый комитет (23) Приоритет

Изобретение относится к добыче природного газа и может быть использовано для предотвращения отложения гидратов в стволах газовых скважин.

Известен способ ликвидации отложений гидратов, предусматривающий промывку ствола скважины различными растворителями (1).

Недостатком этого способа является то, что скважины необходимо останавливать.

Кроме того, требуется дополнительное оборудование для промывки скважины.

Известен способ предотвращения отложений гидратов в стволах действующих газовых скважин, предусматривающий подачу на забой скважин ингибиторов гидратообразования и регенерацию его на поверхности (2).

Недостатком способа является то, что он требует большого расхода ингибиторов, для выделения и регенерации которых из потока газа на устье скважины устанавливается сепаратор и устройство по регенерации.

При этом большое количество ингибитора теряется безвозвратно. Недостатком также является сложность обслуживания применяемого оборудования, значительные капитальные затраты на дополнительное устройство устья скважины.

Цель изооретения — упрощение способа и снижение эксплуатационных затрат. та цель достигается тем, что регенерацию осуществляют непосредственно в скважине путем поддержания скорости газового потока, не превышающей д мыс. (.посоо осуществляется следующим образом.

С устья на забой скважины вводят пор1р цию легколетучего антигидратного ингибитора, например метанола. поступающий на забой скважины газ с высокой пластовой температурой контактирует с метанолом и насыщается его парами. llo мере приближения потока к участку ствола, покрытого гидратами, температура потока снижается, большая часть метанола в соответствии с условиями фазового равновесия системы газ-ингибитор-гидрат конденсируется, разлагает гидратную

<разу, и продукты разложения — водометанольный раствор стекает на забой.

Таким образом, в процессе работы скважины, режим которой подбирается так, чтобы жидкость не выносилась с забоя в шлейф, метанол практически не теряется скважиной. Условие отсутствия выноса жидкости в шлейф достигается при скоростях потока газа в скважине не более 3 м/с.

827753

Составитель Н. Харламова

Техред И. Заболотнова

Корректор Л. Орлова

Редактор С. Титова

Заказ 728/15 Изд. № 314 Тираж 634 Подписное

НПО <Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

При разложении гидратов стекающая по стенкам труб вода будет снижать концентрацию метанола в растворе на забое, однако вследствие значительной разницы температур забоя и участка труб, покрытых гидратами, соотношение водо- и метанолонасыщенности газа по мере приближения к покрытому гидратами участку скважины меняется в пользу метанола. Таким образом, участок скважины в интервале забой— гидратный участок является своеобразной регенерационной колонной, где в качестве газа-носителя служит добываемый природный газ.

Процесс регенерации ингибитора и ликвидации гидратных отложений происходит без вмешательства извне и не требует непрерывного контроля.

Формула изобретения

Способ предотвращения отложения гидратов в газовых скважинах, заключающийся в подаче на забой эксплуатационной скважины ингибитора гидратообразования и регенерации его, отличающийся тем, что, с целью упрощения способа и снижения эксплуатационных затрат, регенерацию осуществляют непосредственно в скважине путем поддержания скорости газового потока, не превышающей 3 м/с.

Источники информации, принятые во внимание при экспертизе

1. Коротаев Ю. П. Эксплуатация газовых месторождений. М., «Недра», 1975, с. 314.

2. Дегтярев Б. В. и др. Борьба с гидратами при эксплуатации газовых скважин в районах Севера. М., «Недра», 1970, с. 52—

85 (прототип) .
