Реферат



пц827792

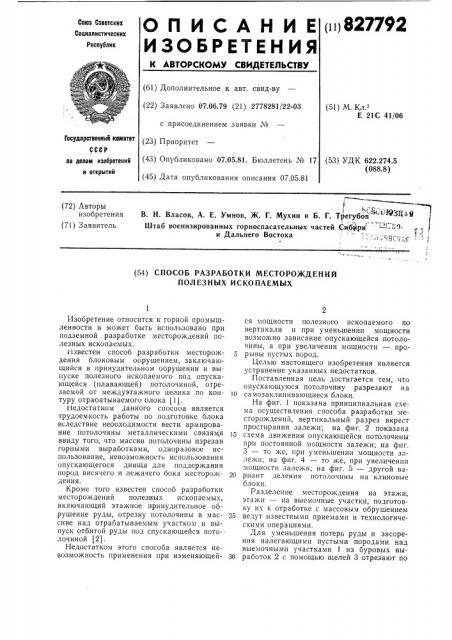

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.06.79 (21) 2778281/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (51) М. Кл.

Е 21С 41/06

Государственный комитет

СССР (53) УДК 622.274.5 (088.8) по делам изобретений и открытий!

В. Н. Власов, А. E Умнов, Ж. Г. Мухин и Б. Г. Трегубов

Штаб военизированных горноспасательных частей Сибири

1,) и Дальнего Востока

I (72) Авторы изобретения (71) Заявитель (54) СПОСОБ РАЗРАБОТКИ МЕСТОРОЖДЕНИЯ

ПОЛЕЗНЫХ ИСКОПАЕМЫХ

Изобретение относится к горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых. известен способ разработки месторождений блоковым оорушением, заключающийся в принудительном оорушении и выпуске полезного ископаемого под опускающейся (плавающей) потолочиной, отрезаемой от междуэтажного целика по контуру отрабатываемого олока (1J.

Недостатком данного спосооа является трудоемкость работы по подготовке блока вследствие неооходимости вести армирование потолочины металлическими связями 16 ввиду того, что массив потолочины изрезан горными выработками, одноразовое использование, невозможность использования опускающегося днища для поддержания пород висячего и лежачего бока месторождения.

Кроме того известен способ разработки месторождений полезных ископаемых, включающий этажное принудительное обрушение руды, отрезку потолочины в мас- 26 сиве над отрабатываемым участком и выпуск отбитой руды под спускающейся потолочиной (2).

Недостатком этого способа является невозможность применения при изменяющей- Зо ся мощности полезного ископаемого по вертикали и при уменьшении мощности возможно зависание опускающейся потолочины, а при увеличении мощности — прорывы пустых пород.

Целью настоящего изобретения является устранение указанных недостатков.

Поставленная цель достигается тем, что опускающуюся потолочину разрезают на са моза кли ни в а ющиеся блоки.

На фиг. 1 показана принципиальная схема осуществления способа разработки месторождений, вертикальный разрез вкрест простирания залежи; на фиг. 2 показана схема движения опускающейся потолочины при постоянной мощности залежи; на фпг.

3 — то же, при уменьшении мощности залежи; на фиг. 4 — то же, при увеличении мощности залежи; на фиг. 5 — другой вариант деления потолочины на клиновые блоки.

Разделение месторождения на этажи, этажи — на выемочные участки, подготовку их к отработке с массовым обрушением ведут известными приемами и технологическими операциями.

Для уменьшения потерь руды и засорения налегающими пустыми породами над выемочными участками 1 из буровых выработок 2 с помощью щелей 3 отрезают по

827792 контуру от массива опускающуюся половину 4, которую щелями 5 делят на клиновые блоки 6, 7 и 8.

Количество клиновых блоков, на которое делится опускающаяся потолочина 4, их 5 размеры, ориентация относительно выработанного пространства определяют исходя из конкретных условий. После чего из буровых выработок 2 производят разбуривание массива полезного ископаемого участ- IO ка 1 скважинами 9, и ведут нарезку выработок днища 10. По окончании подготовки участка 1 производят заряжение взрывчатым веществом скважин 9 и отбойку полезного ископаемого. После чего ведут равно- )б мерный выпуск обрушенного полезного ископаемого 11 под опускающейся потолочиной 4, состоящей из клиновых блоков 6, 7 и 8 обрушенными пустыми породами 12.

При равномерном выпуске обрушенного 2О полезного ископаемого 11 под опускающейся потолочиной 4 будет образовываться пустота, которая по мере увеличения будет заполняться клиновыми блоками 6, 7 и 8, причем взаимное перемещение кли- 2 новых блоков 6, 7 и 8 будет зависеть от формы очистного пространства.

При выдержанной мощности месторождения клиновый блок 7 будет двигаться с некоторым опережением за счет собствен- зо ного веса, скользя по щелям 5. 3а счет давления налегающих пород 12 и собственного веса клиновых блоков 8 и 6 они будут следовать за клиновым блоком 7 почти на одном уровне. Тогда, когда очистное З5 пространство будет сужаться, клиновый блок 7 будет значительно опережать клиновые блоки 8 и 6 ввиду их расклинивания между висячим и лежачим боком месторождения. Величина сужения не должна 40 превышать размеров клинового блока 7.

При увеличении размеров очистного пространства клиновые блоки под действием собственного веса и веса налегающих пород будут расходиться и разворачиваться отно- )Б сительно друг друга и общая площадь опускающейся потолочины 4 будет увеличиваться. Причем все перемещения опускающейся потолочины 4: ее увеличение или уменьшение площади происходит за счет собственного веса опускающихся клиновых блоков 6, 7 и 8, давления налегающих пород 12 при равномерном выпуске полезного ископаемого 11 под ними.

Кроме того при своем движении опускающаяся потолочина 4 расклинивается между висячим и лежачим боком залежи в некоторой степени поддерживая боковые породы.

Применение предлагаемого способа разработки месторождений позволяет обеспечить проходимость опускающейся потолочины по выработанному пространству с изменяющейся мощностью, в некоторой степени поддерживать боковые породы, что снижает потери полезного ископаемого, уменьшает засорение налегающими пустыми породами и сокращает трудовые затраты на добычу.

Ф ор мула изобретения

Способ разработки месторождений полезных ископаемых, включающий принудительное обрушение руды, отрезку потолочины в массиве над обрабатываемым участком и выпуск отбитой руды под опускающейся потолочиной, отличающийся тем, что, с целью сокращения засорения руды обрушенными породами, за счет обеспечения проходимости опускающейся потолочины при выпуске руды при изменяющейся по высоте мощности рудного тела, опускающуюся потолочину разрезают на са мозаклинивающиеся блоки.

Источники информации, принятые во внимание прп экспертизе

1. Авторское свидетельство СССР № 233587, кл. Е 21С 41/06, 1967.

2. Авторское свидетельство СССР № 542830, кл. Е 21С 41/06, 1974.
