Реферат



(и)827864

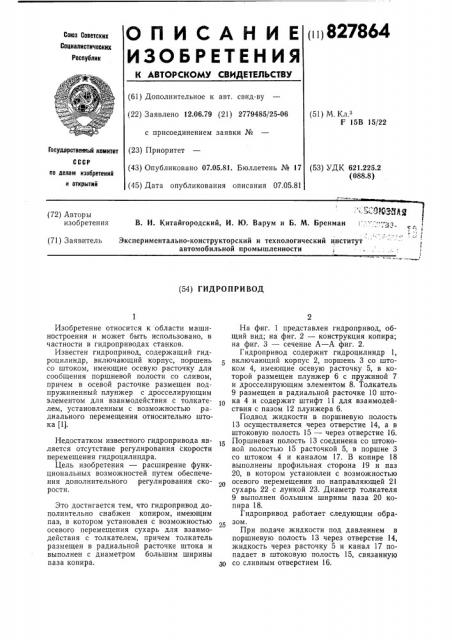

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) дополнительное к авт. свид-ву (22) Заявлено 12.06.79 (21) 2779485/25-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (51) М. Кл.

F 15В 15/22

Государственный комитет (53) УДК 621.225,2 (088.8) по делам изобретений и открытий (72) Авторы изобретения

B. И. Китайгородский, И. Ю. Варум и Б. M. Бренман

Ъ

1 (71) Заявитель Экспериментально-конструкторский и технологический институт автомобильной промышленности (54) ГИДРО П РИ ВОД

Изобретение относится к области машиностроения и может быть использовано, в частности в гидроприводах станков.

Известен гидропривод, содержащий гидроцилиндр, включающий корпус, поршень со штоком, имеющие осевую расточку для сообщения поршневой полости со сливом, причем в осевой расточке размещен подпружиненный плунжер с дросселирующим элементом для взаимодействия с толкателем, установленным с возможностью радиального перемещения относительно штока (1).

Недостатком известного гидропривода является отсутствие регулирования скорости перемещения гидроцилиндра.

Цель изобретения — расширение функциональных возможностей путем обеспечения дополнительного регулирования скорости.

Это достигается тем, что гидропривод дополнительно снабжен копиром, имеющим паз, в котором установлен с возможностью осевого перемещения сухарь для взаимодействия с толкателем, причем толкатель размещен в радиальной расточке штока и выполнен с диаметром большим ширины паза копира. 30

На фиг. 1 представлен гидропривод, общий вид; на фиг. 2 — конструкция копира; на фиг. 3 — сечение А — А фиг. 2.

Гидропривод содержит гидроцилиндр 1, включающий корпус 2, поршень 3 со штоком 4, имеющие осевую расточку 5, в которой размещен плунжер 6 с пружиной 7 и дросселирующим элементом 8. Толкатель

9 размещен в радиальной расточке 10 штока 4 и содержит штифт 11 для взаимодействия с пазом 12 плунжера 6.

Подвод жидкости в поршневую полость

13 осуществляется через отверстие 14, а в штоковую полость 15 — через отверстие 16.

Поршневая полость 13 соединена со штоковой полостью 15 расточкой 5, в поршне 3 со штоком 4 и каналом 17. В копире 18 выполнены профильная сторона 19 и паз

20, в котором установлен с возможностью осевого перемещения по направляющей 21 сухарь 22 с лункой 23. Диаметр толкателя

9 выполнен большим ширины паза 20 копира 18.

Гидропривод работает следующим образом.

При подаче жидкости под давлением в поршневую полость 13 через отверстие 14, жидкость через расточку 5 и канал 17 попадает в штоковую полость 15, связанную со сливным отверстием 16.

827864

В зависимости от положения дросселирующего элемента 8 плунжера 6, т. е. гидравлического сопротивления дросселя, скорость перемещения поршня 3 находится в обратно пропорциональной зависимости.

Поэтому начальное проходное сечение расточки 5 должно быть таким, чтобы можно было обеспечить определенную скорость перемещения поршня 3 в зависимости от нагрузки, действующей на шток 4, В начальный момент перемещения поршня 3 со штоком 4 вверх толкатель 9 находится под сухарем 22, контактируя с профильной стороной 19 паза 20 копира 18, При дальнейшем перемещении поршня 3 вверх толкатель 9 перемещается по профильной стороне 19 паза 20 копира 18, толкая впереди себя сухарь 22. Так как поршень 3 имеет запас хода и продолжает перемещаться вверх, то в конце хода толкатель 9 перемещается вправо (фиг. 1) и в конце хода поршня 3 заскакивает в лунку

23 сухаря 22.

При перемещении поршня 3 вверх толкатель 9 перемещается вправо„а так как запрессованный в толкатель 9 штифт 11 взаимодействует с пазом 12 плунжера 6, то последний перемещается вниз, уменьшая дросселирующим элементом 8 проходное сечение расточки 5.

Скорость перемещения поршня 3 возрастает до максимальной по достижении сухарем 22 упора копира 18.

При подаче жидкости под давлением через отверстие 16 в штоковую полость 15 происходит перемещение поршня 3 со штоком 4 вниз, при этом поршневая полость 13 через отверстие 14 соединена со сливом.

При перемещении поршня 3 со штоком 4 вниз толкатель 9 перемещается совместно с сухарем 22, сохраняя свое зафиксированное положение. Так как при этом плунжер

6 своим дросселирующим элементом 8 пол5

40 ностью перекрывает расточку 5 в штоке 4, то поршень 3 перемещается вниз с постоянной максимальной скоростью. Это происходит до тех пор, пока сухарь 22 не достигнет нижнего упора в копире 18.

Так как поршень 3 со штоком 4 не достиг своего крайнего нижнего положения и продолжает перемещаться вниз, толкатель

9 выходит из лунки 23 сухаря 22 и занимает свое начальное нижнее положение, а именно под сухарем 22, контактируя с профильной стороной 19 паза 20 копира 18.

Таким образом, гидропривод обеспечивает ускорение движения гидроцилиндра при прямом ходе и максимальную скорость при обратном ходе, расширяя тем самым его функциональные возможности.

Формула изобретения

Гидропривод, содержащий гидроцилиндр, включающий корпус, поршень со штоком, имеющие осевую расточку для сообщения поршневой полости со сливом, в которой размещен подпружиненный плунжер с дросселирующим элементом для взаимодействия с установленным с возможностью радиального перемещения относительно штока толкателем, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения дополнительного регулирования скорости гидроцилиндра, гидропривод дополнительно снабжен копиром, имеющим паз, в котором установлен с возможностью осевого перемещения сухарь для взаимодействия с толкателем, причем толкатель размещен в радиальной расточке штока и выполнен с диаметром большим ширины паза копира.

Источники информации, принятые во внимание при экспертизе

1. Хаймович Е. М. Гидроприводы и гидроавтоматика станков, Москва — Киев, «Машгиз», 1959, с. 81, фиг. 36.

827864

Puz. д

Редактор T. Глазова

Заказ 904/8 Изд. № 330 Тираж 749 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель М. Эмерель

Техред А. Камышникова

Корректоры: О. Гусева и 3. Тарасова
