Устройство для защиты вентиляционногопроема

Иллюстрации

Показать все

Реферат



»827894

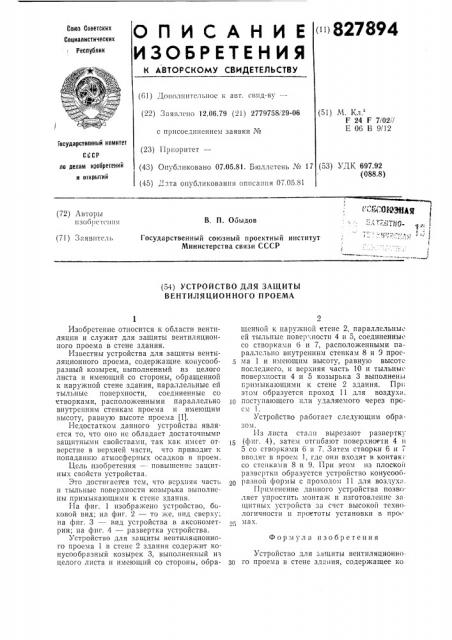

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

1 owe Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.06.79 (21) 2779758/29-06 (51) М. Кл,"

F 24 F 7/02//

E 06 В 9/12 с присоединением заявки №

Государственный комитет (23) Приоритет— (43) Опубликовано 07.05.81. Бюллетень № 17 (45) пата опубликования описания 07.05.81

СССР ло делам иасбретеиий и открытий (53) УДК 697.92 (088.8) Гi, .Я, ЩДЗНщ (72) Авторы изобрстеl I II ll

В. П. Ооыдов (71) Заявите.|ь

Государственный союзный проектнь|й институт

Министерства связи СССР (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ

ВЕНТИЛЯЦИОННОГО ПРОЕМА

2 щенной к наружной етене 2, параллельные ей тыльные поверхности 4 и 5, соединенные со створками 6 и 7, расположенными параллельно внутренним стенкам 8 и 9 проема 1 и имеющим высоту, равную высоте последнего, и верхняя часть 10 и тыльные поверхности 4 и 5 козырька 3 выполнены примыкающими к стене 2 здания. При этом образуется проход 11 для воздуха, поступающего или удаляемого через проем 1.

Устройство работает следующим обра"-ом.

Из листа стали вырезают развертку

15 (фиг. 4), затем отгибают поверхности 4 и

5 со створками 6 и 7. Затем створки 6 и 7 вводят в проем 1, гдс они входят в контакг со стенками 8 и 9. При этом из плоской развертки образуется устройство конусооб20 разнои формы с проходом 11 для Воздуха.

Применение данного устройства позволяет упростить монтаж и изготовление за щитных устройств за счет высокой технологичности и простоты установки в про мах

Устройство для =-ащиты вентпляционно3o Io проема в стене здания, содержащее коИзобретение относится к области вентиляции и служит для защиты вентиляционного проема в стене здания.

Известны устройства для защиты вентиляционного проема, содержащие конусообразный козырек, выполненный из целого листа и имеющий со стороны, обращенной к наружной стене здания, параллельные ей тыльные поверхности, соединенные со створками, расположенными параллельно внутренним стенкам проема и имеющим высоту, равную высоте проема (11.

Недостатком данного устройства является то, что оно не обладает достаточными защитными свойствами, так как имсет отверстие в верхней части, что приводит к попаданию атмосферных осадков в проем.

Цель изобретения — - повышение защитных свойств устройства.

Это достигает я тем, что верхняя часть и тыльные поверхности козырька выполнены примыкающими к стене здания.

На фиг. 1 изображено устройство, боковой Вид; FIB фиг. 2 — то же, вид сверху; на фиг. 3 — — вид устройства в аксонометрии; па фиг. 4 — развертка устройства.

Устройство для защиты вентиляционного проема 1 в стене 2 здания содержит конусообразный козырек 3, выполненный из целого листа и имеющий со стороны, обраФормула изобретения

827894

1

3 нусообразный козырек, выполненный из целого листа и имеющий со стороны, обращенной к наружной стене здания, парал. лельные ей тыльные поверхности, соединенные со створками, расположенными параллельно внутренним стенкам проема и имеющими высоту, равную высоте последнего, отличающссея тем, что, с целью повышения защитных свойств, верхняя часть и тыльные поверхности козырька выполнеHbI примыкающими к cTcíñ здания.

5 Источники информацыи, принятые во внимание при экспсртизс

1. Патент Германии ЛЪ 617800, кл.

36d2/01, опубл. 1935.

827894 т
