п1,827896

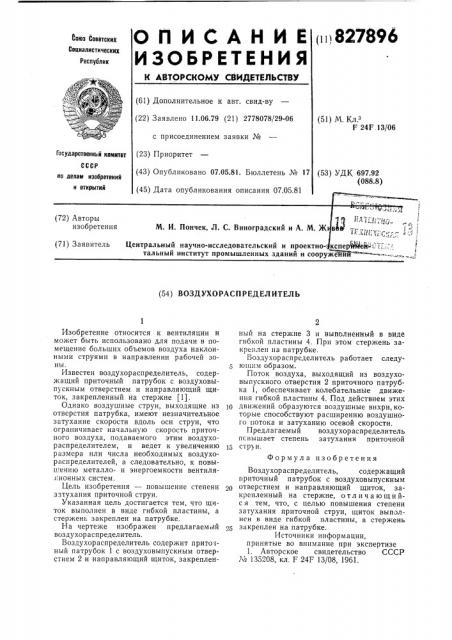

ОЛ ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Соеетсйих

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.06.79 (21) 2778078/29-06 с присоединением заявки № (51) М. Кл.

F 24F 13/06 (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (53) УДК 697.92 (088.8) ло делам изобретений и открытий р тальный институт промышленных зданий и сооружейии — (54) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ

Государственный комитет (23) Приоритет

Изобретение относится к вентиляции и может быть использовано для подачи в помещение больших объемов воздуха наклонными струями в направлении рабочей зоны.

Известен воздухораспределитель, содержащий приточный патрубок с воздуховыпускным отверстием и направляющий щиток, закрепленный на стержне (1).

Однако воздушные струи, выходящие из отверстия патрубка, имеют незначительное затухание скорости вдоль оси струи, что ограничивает начальную скорость приточного воздуха, подаваемого этим воздухораспределителем, и ведет к увеличению размера или числа необходимых воздухораспределителей, а следовательно, к повышению металло- и энергоемкости вентиляпионных систем.

Цель изобретения — повышение степени зчтухания приточной струи.

Указанная цель достигается тем, что щиток выполнен в виде гибкой пластины, а стержень закреплен на патрубке.

На чертеже изображен предлагаемый воздухораспределитель.

Воздухораспределитель содержит приточный патрубок 1 с воздуховыпускным отверстием 2 и направляющий щиток, закрепленный на стержне 3 и выполненный в виде гибкой пластины 4. Прп этом стержень закреплен на патрубке.

Воздухораспределитель работает следующим образом.

Поток воздуха, выходящий из воздуховыпускного отверстия 2 приточного патрубка 1, обеспечивает колебательные движения гибкой пластины 4. Под действием этих движений образуются воздушные вихри, которые способствуют расширению воздушного потока и затуханию осевой скорости.

Предлагаемый воздухораспределитель псвышает степень затухания приточной

15 cTP) и.

Формула изобретения

Воздухораспределитель, содержащий приточный патрубок с воздуховыпускным отверстием и направляющий щиток, закрепленный на стержне, о т л и ч а ю щ и йс я тем, что, с целью повышения степени затухания приточной струи, щиток выполнен в виде гибкой пластины, а стержень закреплен на патрубке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 135208, кл. F 24F 13/08, 1961.
