ti>I 827946

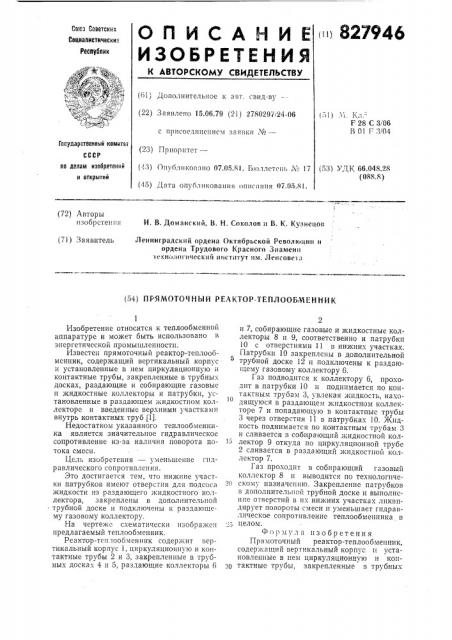

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Соеетски

Соцноонстнчесни

Республик (61, Дополнительное к авт. свид-ву-(22) Заявлепо 15.06.79 (21) 2780297124-06

C ПР11СОСДH II QI I H C .< I З а и В 1<11 <1Е— (23) Приоритет— (-Д) Опубликовано 07,05.81. Бюллетень М 17 (45) Дата опубликования описания 07.05,81. (;)1), Кл

F28 С306

В 01 Г 3/04

Госудорстеениый комитат по лелем изобретений и открытий (53) УДК 66.048.28 (088.8) (72) Авторы изобретения

И. В. Доманский, В. Н. Соколов и В. К. Кузнецов (71) Заявитель

Ленинградский ордена Октябрьской Револк>ции и ордена Трудового Красного Знамени >ехнологический инст>гнут им. Ленсове>:1 (54) ПРЯМОТОЧ НЫИ РЕАКТОР-ТЕПЛООБМЕН Н И К

Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности.

Известен прямоточный реактор-теплообменник, содержащий вертикальный корпус и установленные в нем циркуляционную и контактные трубы, закрепленные в трубныi досках, раздающие и собирающие газовые и жидкостные коллекторы и патрубки, установленные в раздающем жидкостном коллекторе и введенные верхними участками внутрь контактных труб 11).

Недостатком указанного теплообменника является значительное гидравлическое сопротивление из-за наличия поворота потока смеси.

Цель изобретения — уменьшение гидравлического сопротивления.

Это достигается тем, что нижние участки патрубков имеют отверстия для подсоса жидкости из раздающего жидкостного коллектора, закреплены в дополнительной трубной доске и подключены к раздающему газовому коллектору.

На чертеже схематически изобра<жсн предлагаемый теплообменник.

Реактор-тсп. 1ообменник содержит вертикальный корпус 1, циркуляционную и контактные трубы 2 и 3, закрепленные в трубных досках 4 и 5, раздающие коллекторы 6

2 и 7, собирающие газовые и жидкостные коллекторы 8 и 9, соответственно и патрубкп ! 0 с отверстиями 11 в нижних участках.

Патрубки 10 закреплены в дополнительной

5 трубной доске 12 и подключены к раздающему газовому коллектору 6.

Газ подводится к коллектору 6, проходит в патрубки 10 и поднимается по кон10 тактным трубам 3, увлекая жидкость находящуюся в раздающем жидкостном коллекторе 7 и попадающую в контактные трубы

3 через отверстия 11 в патрубках 10. 5Кидкость поднимается по контактным трубам 3 и сливается в собирающий жидкостной кол1 лектор 9 откуда по циркуляционной трубе

2 сливается в раздающий жидкостной коллектор 7.

Газ проходит в собирающий газовый коллектор 8 н выводится по технологиче20 скому назначению. Закрепление патрубков в дополнительной трубной доске и выполнение отверстий в нх нижних участках ликвидирует повороты смеси и уменьшает гидравлическое сопротивление теплообменпика в

:,—, целом.

Форм ла изобретения

Прямоточный реактор-теплообменник, содержащий вертикальный корпус II установленные в пем циркуляционную и KoIIр тактные трубы, закрепленные в трубных

827946

Составитель В. Косенко

Техред И Заболотнова

Редактор Т. Глазова

Заказ 375

Корректор О. Тюрина

Подписное

Тираж 694

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография Упрполиграфиздата Мособлисполкома

3 досках, раздающие и собирающие газовые и жидкостные коллекторы и патрубки, установленные в раздающем жидкостном коллекторе и введенные верхними участками внутрь контактных труб, о т л и ч а ю щ и йс я тем, что, с целью умепьщения гидравлического сопротивления, нижние участки патрубков имеют отверстия для подсоса

4, жидкости из раздающего жидкостного коллектора, закреплены в дополнительной трубной доске и подключены к раздающему газовому коллектору.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 569834, кл. F 28 С 3/06, 1975.
