Реферат



82795 ..... ° ..-: л.

Класс 42k, 5

42е, 24 ь г", 19h& t.4"- м .

1 --- д р ду

gg BfN А

СССР

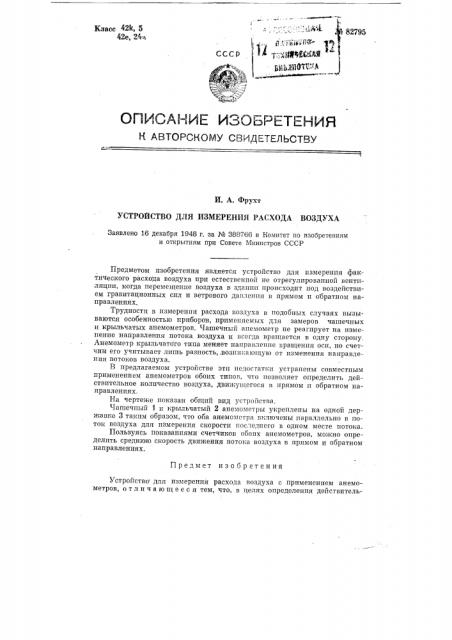

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. А. Фрухт

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ВОЗДУХА

Заявлено 16 декабря 1948 г. за № 388766 в Комитет по изобретениям и открытиям при Совете Министров СССР

Предметом изобретения является устройство для измерения фактического расхода воздуха при естественной не отрегулированной вентиляции, когда перемещение воздуха в здании происходит под возде1вствием гравитационных спл н ветрового давления в прямом п ооратном направлениях.

Трудности в измерении расхода воздуха в подобных случаях вызываются особенностью приборов, применяемых для замеров чашечных и крыльчатых анемометров. Чашечный анемометр не реагирует на измепение направления потока воздуха и всегда вращается в одну сторону.

Анемометр крыльчатого типа меняет направление вращения осп, но счетчий его учитывает лишь разность,,возникающую от изменения направления потоков воздуха.

В предлагаемом устройстве эти недостатки устранены совместным применением анемометров обоих типов, что позволяет определить действительное количество воздуха, движущегося в прямом и обратном направлениях.

На чертеже показан общий вид устройства.

Чашечпый 1 и крыльчатый 2 анемометры укреплены на одной державке. 3 таким образом, что оба анемометра включены параллельно в поток воздуха для измерения скорости последнего в одном месте потока.

Пользуясь показаниями счетчиков обоих анемометров, можно определить среднюю скорость движения потока воздуха в прямом и обратном направлениях.

Предмет изобретения

Устройство для измерения расхода воздуха с применением анемометров, о т л п ч а ю щ е е с я тем, что, в целях определения действптель¹ 82795 ного расхода воздуха, движущегося в прямом н обратном направлениях, совместно применены два включеннв|е параллельно в поток анемометра, один из которых чашечного, а другой крыльчатого типа, Комитет по делам изобретений и открытий при Совете Министров СССР
