Реферат



> 828I6l

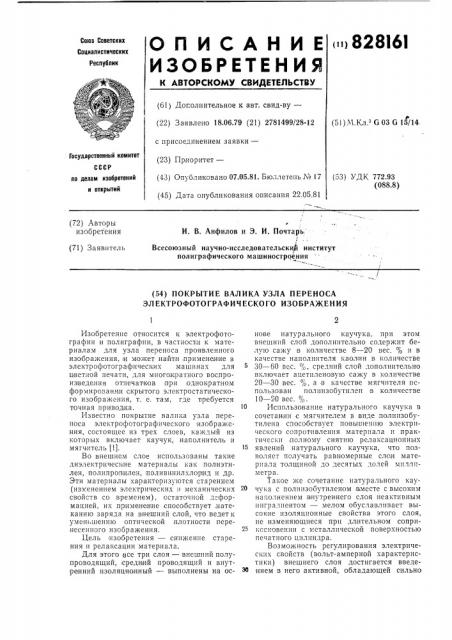

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнх

Социалистических

Республик (б1) Доголнительное к авт. свид-ву— (22) Заявлено 18.06.79 (21) 2781499/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.05.81. Бюллетень ¹ 17 (45) Дата опубликования описания 22.05.81 (51) М.Кл э G 03 G 15/14

Государственный комитет (53) УДК 772.93 (088.8) по делам изобретений н открытий

И. В. Анфилов и Э. И. Почтарь (72) Авторы изобретения

Всесоюзный научно-исследовательским институт с полиграфического машиностроения (71) Заявитель (54) ПОКРЫТИЕ ВАЛИКА УЗЛА ПЕРЕНОСА

ЭЛЕКТРОФОТОГРАФИЧЕСКОГО ИЗОБРАЖЕНИЯ

Изобретение относится к электрофотографии и полиграфии, в частности к материалам для узла переноса проявленного изобрахкения, IH может найти применение в электрофотографичесюих машинах для цветной печати, для многократного воспроиз ведения отпечатков при однократном формировании скрытого электростатического изображения, т. е. там, где требуется точная приводка. l0

Известно покрытие валика узла переноса электрофотографического изображения, состоящее из трех слоев, каждый из которых включает каучук, наполнитель и мягчитель (1). 15

Во внешнем слое использованы такие диэлектричес|ие материалы как полиэтилен, полипропилен, поливинилхлоряд и др.

Эти материалы характеризуются старением (изменением электрических и механических 2О свойств со временем), остаточной деформацией, HY применение способствует, натеканию заряда .на внешний слой, что ведет к уменьшению оптической плотности перенесенного изображения.

Цель изобретения — снижение старения и релаксации материала.

Для этого все три слоя — внешний полупроводящий, средний проводящий и внутренний изоляционный — выполнены на основе натурального каучука, при этом внешний слой дополнительно содержит белую сажу в количестве 8 — 20 вес. % и в качестве наполнителя каолин в количестве

30 — бО вес. "„, средний слой дополнительно включает ацетиленовую сажу в количестве

20 — 30 вес. %, а в качестве мягчптеля использован полпизобутнлен в количестве

10 — 20 вес. %.

Использование натурального каучука в сочетании с мягчителем в виде полипзобутилена способствует повышению электрического сопротивления материала и практически,полному снятию релаксационных явлений натурального каучука, что позволяет получать равномерные слои материала толщиной до десятых дочей миллиметра.

Такое же сочетание натурального каучука с полппзобутиленом вместе с высоким наполнением внутреннего слоя неактивным инградпентом — мелом обуславливает высокие изоляционные свойства этого слоя, не изменяющиеся прп длительном соприкосновении с металлической поверхностью печатного цилиндра.

Возможность регулирования электрических свойств (вольт-амперной характеристики) внешнего слоя достигается введением в него активной, обладающей сильно

828161

Формула изобретения

15

1

31,6

0,5

0,2

0,7 следующие

Составитель Л. Врублевская

Техред И. Заболотнова

Корректор С. Файн

Редактор Т. Клюкина

Заказ 572/511 Изд. ЛЪ 370 Тира>к 530 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35. Раушская наб., д. 4/5

Тип. Харьк. фил. пред. сПатент» адсорбирующей способностью белой сажи и относительно малоактивного наполнителя-каол ина, Ниже приведен пример состава материала для покрытия валика узла переноса электрофотографического аппарата.

Внутренний слой содержит следующие компоненты, вес. %: ,Каучук 20

Полиизобутилен 10

Стеариновая кислота 2

Окись цинка 1

Неозон «Д» 1 .Канта кс 1

Тиурам 0,4

Мел 63,9

Сера 0,7

Средний слой содержит следующие компоненты, вес. % ..

Каучук Полиизобутилен

Стеариновая кислота

Канифоль

Окись цинка

Неозон «Д»

Сажа ацетиленовая

Каолин

Каптакс

Тиурам

Сера

Внешний слой содержит компоненты, вес. %.

Каучук 20

Полиизобутилен 15

Стеариновая кислота 1

Парафин 2

Канифоль 5

Окись цинка 1

Неозон «Д» 1

Сажа ацетиленовая 2

Каптакс 1,2

Тиурам 0,5

Каолин 40,3

5 Белая сажа 10

Сера 1

Для изготовления каждого слоя компоненты перемешивают при постоянном подрезании на горячих валках. Затем каждая смесь калибруется на трехвалковом каландре. Каландрированные слои дублируются и вулканизируются.

Покрытие стабильно при t от — 40 до

+45 С и относительной влажности от 20 до 90 /о и обеспечивает печать с точностью

0,1 — 0,3 лм при форматах 580Х77220 0лл.

20,Покрытие валика узла переноса электрофотографического изображения, сосостоящее из трех слоев, каждый из которых включает каучук, наполнитель и мягчитель, отл ичающийся тем, что, с

25 целью снижения старения и релаксации материала, внешний слой дополнительно содепжит белую сажу в количестве 8—

20 вес. % и в качестве наполнителя каолин в количестве 30 — 60 вес. %, средний слой дополнительно включает ацетиленовую сажу в количестве 20 — 30 вес. /о, а в качестве мягчителя использован полиизобутилен в количестве 10 — 20 .вес. %.

Источник информации, принятый во внимание при экспертизе:

1. Патент США М,3879121, кл. 355-8,.

1975.
