Реферат



() 828214

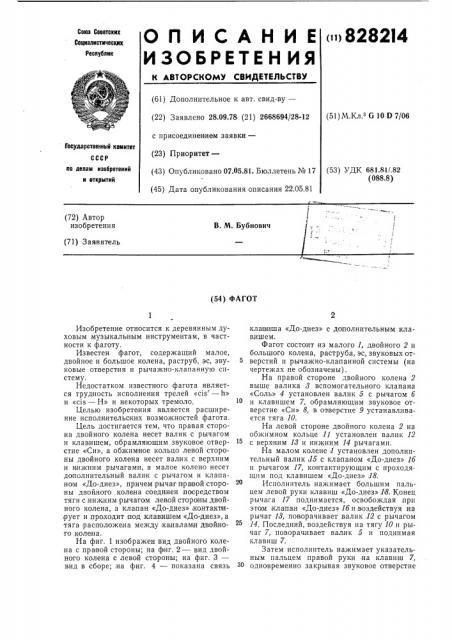

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соме Советских

Социалистических

Ресиублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.09.78 (21) 2668694/28-12 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.05.81. Бюллетень № 17 (51) М.Кл С 10 D 7/06

Государственный комитет по делам изобретений и открытий (53) УДК 681.81/.82 (088.8) (45) Дата опубликования описания 22.05.81 (72) Автор изобретения

В. М. Бубнович (71) Заявитель (54) ФАГОТ

Изобретение относится к деревянным духовым музыкальным инструментам, в частности к фаготу.

Известен фагот, содержащий малое, двойное и большое колена, раструб, эс, звуковые отверстия и рычажно-клапанную систему.

Недостатком известного фагота является труд ность .исполнения трелей «cis — h» и «cis — Н» и некоторых тремоло.

Целью изобретения является расширение исполнительских возможностей фагота.

Цель достигается тем, что правая сторона двойного колена несет валик с рычагом и клавишем, обрамляющим звуковое отверстие «Си», а обжимное кольцо левой стороны двойного колена несет вал ик с верхним и нижним рычагами, а малое колено несет дополнительный валик с рычагом и клапаном «До-диез», причем:рычаг правой стороны двойного колена соединен посредством тяги с,нижним рычагом левой стороны двойного колена, а клапан «До-диез» контактирует и проходит под клавишем «До-диез», а тяга .расположена между каналами двойното колена.

На фиг. 1 изображен вид двойного колена с правой стороны; на фиг. 2 — вид двойного колена с левой стороны; на фиг. 3— вид в сборе;,на фиг. 4 — показана связь клавиша «До-диез» с дополнительным клавишем.

Фагот состоит из малого 1, двойного 2 и большого колена, раструба, эс, звуковых от5 верстий и рычажно-клапанной системы (на чертежах не обозначены) .

На правой стороне двойного колена 2 выше валика 8 вспомогательного клапана

«Соль» 4 установлен валик 5 с рычагом б и клавишем 7, обрамляющим звуковое отверстие «Си» 8, в отверстие 9 устанавливается тяга 10.

На левой стороне двойного колена 2 на обжимном кольце 11 установлен валик 12 с верхним 18 и нижним 14 рычагами.

На малом колене il установлен дополнительный валик 15 с клапаном «До-диез» 1б и рычагом 17, контактирующим с проходящим под клавишем «До-диез» 18.

Исполнитель нажимает большим пальцем левой руки клавиш «До-диез»18. Конец рычага 17 поднимается, освобождая .при этом клапан «До-диез» 1б и воздействуя на рычаг 18, поворачивает валик 12 с рычагом

14. Последний, воздействуя на тягу 10 и рычаг 7, поворачивает валик 5 и поднимая клавиш 7.

Затем исполнитель нажимает указательным пальцем правой руки на клавиш 7, одновременно закрывая звуковое отверстие

828214

Г ) «Си» 8. Клавиш 7 опускается, валик 5, поворачиваясь, воздействует на рычаг б и тягу 10.

Последняя воздействует на валик 12 и рычаг 18, который воздействует на клапан

«До-диез» 1б.

Попеременно воздействуя указательным пальцем правой руки на клавиш 7 и одновременно закрывая отверстия «Си» 8, при нажатом клавише «До-диез» l18, исполнитель .извлекает трели и тремоло.

Формула изобретения

1. Фагот, содержащий малое, двойное и большое колено, раструб, эс, звуковые отверстия и рычажно-клапанную систему, о тличающийся тем, что, с целью расширения исполнительских возможностей, правая сторона двойного колена несет валик с рычагом и клавишем, обрамляющим звуковое отверстие «Си», а обжимное кольцо левой стороны двойного колена несет валик с верхним и нижним рычагами, а малое колено несет дополнительный валик с рычагом и клапаном «До-диез», причем рычаг правой стороны двойного колена соединен посредством тяги с нижним рычагом левой стороны двойного, колена, а;кланан «Додиез» контактирует;и проходит под клавишем «До-диез».

2. Фагот по п. 1, отличающийся тем, что тяга расположена между каналам!! двойного колена. !

Источник информации, принятый во внимание при экспертизе;

1. Автор ское свидетельство ССС Р по заявке № 2608540/28-12, кл. G 10 D 7!00, 1978.
