Реферат

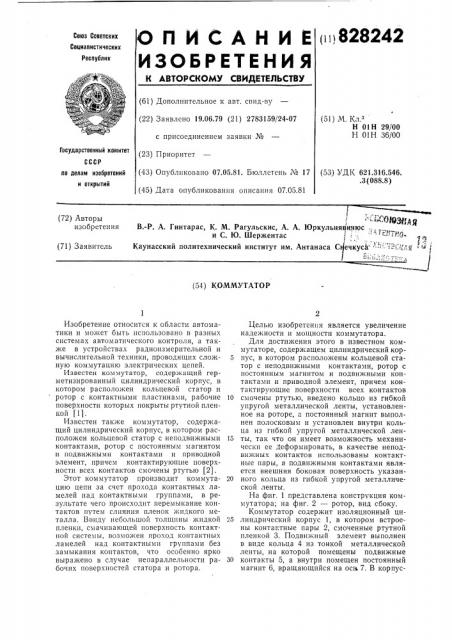

(») 828242

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.06.79 (21) 2783159/24-07 с присоединением заявки № (51) М Кл з

Н 01Н 29/00

Н 01Н 36/00

Государственный комитет

23 Приоритет по делам изобретений (43) Опубликовано 07.05.81. Бюллетень № 17 (53) УДК 621.316.546. .3 (088.8) и открытий (45) Дата опубликования описания 07.05.81 (: lr1

) <<Яф Щg g

В.-Р. A. Гинтарас, К. М. Рагульскис, А. А. Юркульняцичврс и С. Ю. Шержентас

Каунасский политехнический институт им. Антанаса С ечкуса- "- - - - - С!", т (72) Авторы изобретения (71) Заявитель (54) КОММУТАТОР

Изобретение относится к области автоматики и может быть использовано в разных системах автоматического контроля, а также в устройствах радиопзмерительной и вычислительной техники, проводящих слож- 5 ную коммутацию электрических цепей.

Известен коммутатор, содержащий герметизированный цилиндрический корпус, в котором расположен кольцевой статор и ротор с контактными пластинами, рабочие )О поверхности которых покрыты ртутной пленкои f 1).

Известен также коммутатор, содержащий цилиндрический корпус, в котором расположен кольцевой статор с неподвижными 15 контактами, ротор с постоянным магнитом и подвижными контактами и приводной элемент, причем контактирующие поверхности всех контактов смочены ртутью (2).

Этот коммутатор производит коммута- 20 цию цепи за счет прохода контактных ламелей над контактными группами, в результате чего происходит перемыкание контактов путем слияния пленок жидкого металла. Ввиду небольшой толщины жидкой 25 пленки, смачивающей поверхность контактной системы, возможен проход контактных ламелей над контактными группами без замыкания контактов, что особенно ярко выражено в случае непараллельности ра- 30 бочих поверхностей статора и ротора.

Целью изобретения является увеличение надежности и мощности коммутатора.

Для достижения этого в известном коммутаторе, содержащем цилиндрический корпус, в котором расположены кольцевой статор с неподвижными контактами, ротор с постоянным магнитом и подвижными контактами и приводной элемент, причем контактирующие поверхности всех контактов смочены ртутью, введено кольцо из гибкой упругой металлической ленты, установленное на роторе, а постоянный магнит выполнен полосковым и установлен внутри кольца из гибкой упругой металлической ленты, так что он имеет возможность механически ее Деформировать, в качестве неподвижных контактов использованы контактные пары, а подвижными контактами является внешняя боковая поверхность указанного кольца из гибкой упругой металлической ленты.

На фиг. 1 представлена конструкция коммутатора; на фиг. 2 — ротор, вид сбоку.

Коммутатор содержит изоляционный цилиндрический корпус 1, в котором встроены контактные пары 2, смоченные ртутной пленкой 3. Подвижный элемент выполнен в виде кольца 4 из тонкой металлической ленты, на которой помещены подвижные контакты 5, а внутри помещен постоянный магнит 6, вращающийся на ось 7. В корпус828242

СССР

Формула изобретения

СССР (puz. (Составитель А. Пучков

Редактор T. Загребельная Текред И. Заболотнова Корректоры: В. Нам и Л. Орлова

Заказ 903/11 Изд. № 306 Тираж 784 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ных пазах 8 помещены кольцевые выступы 9, Внутреннее пространство корпуса заполнено водородом или инертным газом.

Коммутатор работает следующим образом. При повороте постоянного магнита, выполненного в виде диска (на чертежах не показан), поворачивается постоянный магнит 6 на оси 7. Ввиду фиксированного положения кольца 4 полюса постоянного магнита 6 скользят по внутренней поверхности кольца 4, деформируя его. При повороте постоянного магнита 6 на 90 происходит размыкание одних контактных пар 2 и замыкание других путем слияния ртутных пленок 3, покрывающих контактирующие поверхности. Отсутствие скользящего движения в зоне контакта исключает истирание жидкости с контактирующих поверхностей и увеличивает надежность и мощность

" коммутатора.

Коммутатор, содержащий цилиндрический корпус, в котором расположены кольцевой статор с неподвижными контактами, ротор с постоянным магнитом и подвижными контактами и приводной элемент, причем контактирующие поверхности всех кон5 тактов смочены ртутью, отличающийся тем, что, с целью повышения надежности и мощности коммутации, в него введено кольцо из гибкой упругой металлической ленты, установленное на роторе, а постоянный маг10 нит выполнен полосковым и установлен внутри кольца из гибкой упругой металлической ленты, так что он имеет возможность механически ее деформировать, в качестве неподвижных контактов использованы кон15 тактные пары, а подвижными контактами является внешняя боковая поверхность указанного кольца из гибкой упругой металлической ленты.

20 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство № 458051, кл. Н 01Н 1/08, 1972.

25 2. Авторское свидетельство № 343312, кл, Н 01 Н 29/00, 1970.
