Реферат

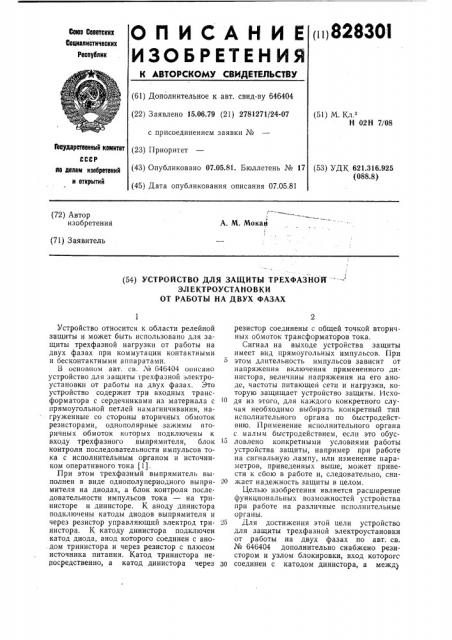

1п1 82830!

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Cmas Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 646404 (22) Заявлено 15.06.79 (21) 2781271/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.05.81. Бюллетень № 17 (45) Дата опубликования описания 07.05.81 (51) М. Кл.

H 02Н 7/08

Гасударственный комитет (53) УДК 621.316.925 (088.8) «о делам изобретений и открытий с

А. М. Мокай (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОЙ

ЭЛЕКТРОУСТАНОВКИ

ОТ РАБОТЫ НА ДВУХ ФАЗАХ

Устройство относится к области релейной защиты и может быть использовано для защиты трехфазной нагрузки от работы на двух фазах при коммутации контактными и бесконтактными аппаратами.

В основном авт. св. Ло 646404 описано устройство для защиты трехфазной электроустановки от работы на двух фазах. Это устройство содержит три входных трансформатора с сердечниками из материала с прямоугольной петлей намагничивания, нагруженные со стороны вторичных обмоток резисторами, однополярные зажимы вторичных обмоток которых подключены к входу трехфазного выпрямителя, блок контроля последовательности импульсов тока с исполнительным органом и источником оперативного тока (1).

При этом трехфазный выпрямитель выполнен в виде однополупериодного выпрямителя на диодах, а блок контроля последовательности импульсов тока — на тринисторе и динисторе. К аноду динистора подключены катоды диодов выпрямителя и через резистор управляющий электрод тринистора. К катоду динистора подключен катод диода, анод которого соединен с ано. дом тринистора и через резистор с плюсом источника питания. Катод тринистора непосредственно, а катод динистора через резистор соединены с общей точкой вторичных обмоток трансформаторов тока.

Сигнал на выходе устройства защиты имеет вид прямоугольных импульсов. Г1ри этом длительность импульсов зависит от напряжения включения примененного динистора, величины напряжения на его аноде, частоты питающей сети и нагрузки, которую защищает устройство защиты. 11схо10 дя из этого, для каждого конкретного случая необходимо выбирать конкретный тип исполнительного органа по быстродействию. Применение исполнительного органа с малым быстродействием, если это обус15 ловлено конкретными условиями работы устройства защиты, например при работе на сигнальную лампу, или изменение параметров, приведенных выше, может привести к сбою в работе и, следовательно, сни20 жает надежность защиты в целом.

Целью изобретения является расширение функциональных возможностей устройства при работе на различные исполнительные органы, 25 Для достижения этой цели устройство для защиты трехфазной электроустановки от работы на двух фазах по авт. св. № 646404 дополнительно снабжено резистором и узлом блокировки, вход которогс

Зо соединен с катодом динистора, а межд

828301 анодом динистора и катодами диодов выпрямительного блока включен резистор, причем узел олокировки содержиг тринистор, B цепь управляющего электрода которого включены послеДовательно соеДи- 5 ненные инвертор и элемент включения тринистора, а в цепь анода тринистора — последовательно соединенные диод и сигнальная лампа, подключенная к плюсовому зажиму источника питания. 10 г1а чертеже изооражена схема устройства для защиты трех разнои электроустановки or раооты на двух фазах.

Устроиство содержит три входных трансформатора тока i с сердечниками из мате- 15 риала с прямоугольнои петлей намагничивания, нагруженные со стороны вторичных оомоток транарорматора резисторами 4 — О. ндьополярные зажимы трех вторичных оомоток транирорматоров s — a подключены к анодам диодов — о однополупериодного выпрямителя. Катоды диодов i — У однополупериодного выпрямителя соединены в

Оощую точку и подключены на анод динистора 10. Через резистор 11 к аноду динистора 10 подключен управляющий электрод тринистора 12. К катоду динистора 10 подключен катод диода 13, анод которого подключен к аноду тринистора 12. Через резистор 14 к аноду тринистора 12 подключен плюс источника питания.

Катод тринистора 12 непосредственно, а катод динистора 10 через резистор 15 соединены с общим проводом схемы. Исполнительный орган подключен к катоду динистора 10.

Устройство снабжено узлом блокировки

16, вход которого соединен с катодом динистора 10, выход — с анодом динистора 4о

10, а между анодом динистора 10 и катодом диодов 7 — 9 дополнительно включен резистор 17. Узел блокировки 16 содержит тринистор 18, в цепь управляющего электрода которого включен элемент запуска тринистора, состоящий из последовательно 45 соединенных диода 19, емкости 20 и инвертора 21. Вход инвертора 21 соединен с катодом динистора 10, катодом диода 13 и резистором 15. Анод диода 19 через резистор

22, а катод диода 19 и управляющий элек- 5о трод тринистора 18 через резистор 23 соединены с общим проводом схемы. Анод тринистора 18 соединен с анодом динистора 10, катодом диода 24, резисторами li, и через последовательно соединенные диод 4+ и сигнальную лампу 2О с плюсом источника питания, 11редлагаемое устройство работает следующим образом.

11ри оорыве однои фазы на выходе устроиства защиты появляется короткий импульс, которыи инвертируется инвертором

21 и через элемент запуска тринистора 18 поступает на его управляющии электрод, тринистор 16 открывается и закорачивает анод динистора 10 на оощий провод, при этом на выходе устроиства сохраняется сигнал отключения. Одновременно катод диода 24 через открытыи тринистор lb соединяется с оощим проводом схемы, при этом загорается сигнальная лампа О «иорыв <разы», одновременно ток, проходящий по цепи: лампа ло, диод 24, тринистор 18, удерживает тринистор 18 в открытом состоянии при появлении на аноде динистора

10 последующих импульсов отключения до момента отключения защищаемой электроустановки.

Формула изобретения

Устройство для защиты трехфазной электроустановки от работы на двух фазах по авт. св. № 646404, отличающееся тем, что, с целью расширения функциональных возможностей, оно дополнительно снабжено резистором и узлом блокировки, вход которого соединен с катодом динистора, а между анодом динистора и катодами диодов выпрямительного блока включен резистор, причем узел блокировки содержит тринистор, в цепь управляющего электрода которого включены последовательчо соединенные инвертор и элемент включения тринистора, а в цепь анода TpHHHcTGpa — последовательно соединенные диод и сигнал>.ная лампа, подключенная к плюсовому зажиму источника питания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 0664466440044, кл. Н 02Н 7/08, 1977 (прототип).
