Кл сс 70е, ф
70е, 9
70е 10вв
j9 82831

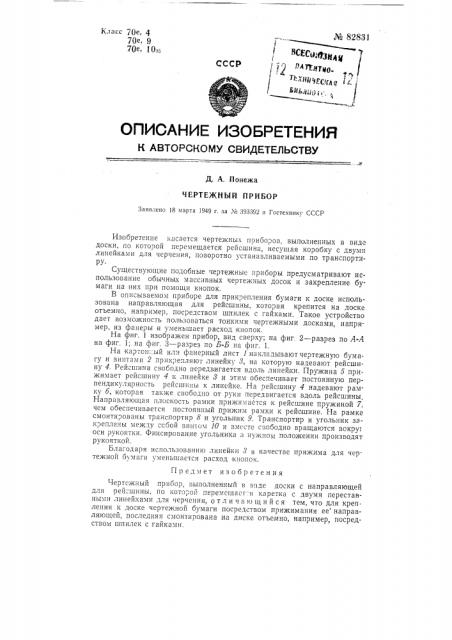

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
Д. А. Понежа
ЧЕРТЕЖНЫЙ ПРИБОР
Заявлено Г8 марта 1949 г. за № 393392 в Гостехннку СССР
Изобретение касается чертежных приборов, выполненных в виде доски, по которой перемещается рейсшина, несущая коробку с двумя линейками для черчения, поворотно устанавливаемыми по транспортиру
Существующие подобные чертежныс приборы предусматривают использование обычных массивных чертежчых досок и закрепление бумаги на них при помощи кнопок.
В описываемом приборе для прикрепления бумаги к доске использована направляющая для рейсшины, которая крепится на доске отъемно, например, посредством шпилек с гайками. Такое устройство дает возможность пользоваться тонкими чертежными досками, например, из фанеры и уменьшает расход кнопок.
На фиг. 1 изображен прибор,; на фиг. 2 — разрез по А-А на фиг, 1; на фиг. 3 — разрез по Б-Б на фиг. 1.
На картон;:ый или фанерный лист 1 накладывают чертежную бумагу и винтами 2 прикрепляют линеику 8,,на которую надевают рейсши ну 4. Рейсшина свободно передвигается вдоль линейки. Пружина б прижимает рейсшину 4 к линейке 8 и этим обеспечивает постоянную перпендикулярность рейсшины к линейке. На рейсшину 4 надевают рамку б, которая также свободно от руки передвигается вдоль рейсшины
Направляющая плоскость рамки прижимается к рейсшине пружиной 7, чем обеспечивается постоянный ппижим рамки к рейсшине. На рамке смонтированы транспортир 8 и угольник 9. Транспортир и угольник закреплены между собой вин10м 10 и вмссте cçñáîäíî вращаются вокруг оси рукоятки. Фиксирование угольника в нужном положении производят рукояткой.
Благодаря использованию линейки 3 вк,ачестве прижима для чертежной бумаги уменьшается расход кнопок.
Предмет изобретения
Чертежный iipH00p, выполненный в виде доски с направляющеи для рей=шины, IIO которой перемешает-я каретка с двумя переставными линейками для черчения, о тл и ч а ю щ и и ся тем, что для крепления к доске чертежной бумаги посредством прижимания ее направляющей, последняя смонтирована на диске отьемно, например, посредством шпилек с гайками.
Б-Б
Фиг,7
Формат бум. 70+108 /16
Тираж 220
ЦБТИ при Комитете «о делам изобретений и открытий при Совете Министров СССР
Москва, Центр, Ы. Черкасский пер., д. 2/6.
Объем 017 усл п
Цена 3 коп.
Поди. к печ. 2.П-61 г
Зак. 221
Типография ЦБТИ Комитета по делам изобретений и открытий ири Совете Министров . ССР, Москва, Петровка, 14.
Редактор Л. М. Струве Текред А. А. Камышникова Корректор Е. Ф, Шварц.
