Реферат



№ 8285

Класс 21 с, 72

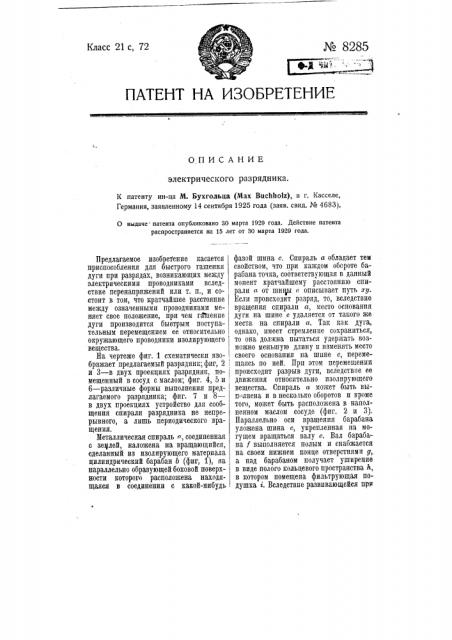

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОГ1ИСАНИЕ электрического разрядника.

К патенту ин-ца М. Бухгольца (Мах Buchholz), в r. Касселе, Германия, заявленному 14 сентября 1925 года (заяв, свид. № 4683).

0 выдаче патента опубликовано ЗО марта 1929 года. действие патента распространяется на 15 лет от ЗО марта 1929 года.

Предлагаемое изобретение касается приспособления для быстрого гашения дуги при разрядах, возникающих между электрическими проводниками вслед-

1 ствие перенапряжений или т. п., и со- I стоит в том, что кратчайшее расстояние ) между означенными проводниками ме- I няет свое положение, при чем гашение дуги производится быотрым поступательным перемещением ее относительно окружающего проводники изолирующего вещества, На чертеже фиг. 1 схематически изо-! бражает предлагаемый разрядник; фиг, 2, и 3 — в двух проекциях разрядник, помещенный в сосуд с маслом; фиг. 4, 5 и, 6 — различные формы выполнения пред- лагаемого разрядника; фиг, 7 и 8— в двух проеьциях устройство для сообщения спирали разрядника не непрерывного, а лишь периодического вращения.

Металлическая спираль г, соединенная с землей, наложена на вращающийся, сделанный из изолирующего материала цилиндрический барабан Ь (фиг, 1), на параллельно образующей боковой поверхности которого расположена находящаяся в соединении с какой-нибудь фазой шина с. Спираль а обладает тем свойством, что при каждом обороте барабана точка, соответствующая в данный момент кратчайшему расстоянию спирали а от шины с описывает путь ху.

Если происходит разряд, то, вследствие вращения спирали а, место основания дуги на шине с удаляется от такого же места на спирали а. Так как дуга, однако, имеет стремление сохраниться, то она должна пытаться удержать возможно меньшую длину и изменять место своего основания на шине с, перемещаясь по ней. Прп этом перемещении происходит разрыв дуги, вследствие ее движения относительно изолирующего вещества. Спираль а может быть вып лиепа и в несколько оборотов и кроме того, может быть расположена в наполненном маслом сосуде (фиг. 2 и 3), Параллельно оси вращения барабана уложена шина с, укрепленная на могущем вращаться валу е. Вал барабана f выполняется полым и снабжается на своем нижнем конце отверстиями д, а над барабаном получает уширенив в виде полого кольцевого пространства h, в котором помещена фильтрующая подушка i. Вследствие развивающейся при — 2 вращении вала f центробежной силы, масло выступает через отверстие ж кольцевого пространства й, всасывая снизу через фильтрующую подушку г непрерывным потоком новое масло, входящее через отверстия д вала f. Благодаря такому устройству, образующаяся при разрядах в масле сажа поглощается фильтром з, и масло очищается.

Барабан Ь выполнен полым и снабжен на своих торцевых поверхностях отверстиями I, а на боковой поверхности — отверстиями m. Вследствие развивающейся пр вращении барабана центробежной силы, масло выходит через отверстия т, всасывая через отверстия l непрерывной струею новое масло. Выходные отверстия и распределяются вдоль спирали а так, чти выходящее из этих отверстий масло усиливает гасящее действие и в то же время вызывает охлаждение спирали, которая может быть любого сечения и полой, устроенной таким образом, чтобы охлаждающее масло проходило сквозь нее.

Для устранения возможности образо-, вания остающейся на одном месте дуги, в случае происшедшего почему-либо уменьшения числа оборотов спирали, шина с может быть отведена в сторону поворотом вала е при помощи связанного с валом f регулятора ж (фиг. 3), как только почему-либо произойдет понижение числа оборотов вала f, а вместе с тем и барабана Ь.

Вместо регулятора, для подобного отведения в сторону шины с, спираль может быть помещаема на боковой поверхности усеченного конуса (фиг. 4), при чем предусматривается перемещение спирали в машины или же и той, и другой в направлении стрелок а и v.

Для определения величины разрядной мощности можно снабдить сосуд с маслом (фиг. 2), прикрепленным к стенке по открытым снизу колпачком о, к котороиу при помощи кольцеобразных направляющих поверхностей р, подводятся пузырьки газообразных продуктов разложения масла, образующихся при перенапряжении. Газовые пузырьки могут быть наблтодаемы через снабжаемое шкалою с делениями стеклянное окошечко, где количество собирающихся в колпачке о газовых пузырьков определяет величину разрядной мощности. !

Этими газообразными продуктами разложения масла и связанныии с этим разложением вторичными явлениями (например вытеснением масла или т. п.) можно воспользоваться для того, чтобы привести в действие контактное приспособление r, (фиг. 2), которое, в свою очередь, может заставить действовать какое-нибудь сигнальное устройство, отмечающее время перенапряжения, например, записывающий барабан с пишущим механизмом, адля определения числа перенапряжений,— какой-либо счетный механизм.

Вместо того, чтобы вращать спираль, оставляя шину неподвижной, можно также заставлять шину вращаться вокруг неподвижной спирали, равным образом вместо вращения спирали или шины, можно применить также одновременное вращение спирали и шины.

Сама шина может быть также навита в виде спирали, сделанной из проводящего ток вещества, на барабан из изолирующего матириала, вращающийся в сторону, обратную вращению спирали, так что, при одинаковом числе оборотов обеих спиралей, перемещение кратчайшего расстояния оказывается вдвое большим против случая применения только одной спирали, благодаря чему достигается повышение гасящего действия описываемого приспособления. Точно также шина может выполняться в виде вращающегося барабана из проводящего ток материала, при чем в действие будут вводится все новые и новые места круглой металлической шины, благодаря чему устраняется черезмерное нагревание.

Шина может быть также выполняема в виде волнообразного стержня, таким образом, чтобы попеременно одни части шины приближались, а другие удалялись от спирали, или же с волнообразною или другою подобною поверхн< стью только у края, где происходит разряд, чем также усиливается гасящее действие. Точно также может быть снабжаема волнообразною поверхностью и самая спираль, при чем может быть применяемо при этом расположение и соединение шин звездой или треугольником (фиг. 5). Спираль а может быть также расположена в одной плоскости, на диске d (фиг. 6), находящаяся же i в соединении с сетью шина r: поме-; щается на некотором расстоянии над вращающимся диском. Вместо непрерыв- ного спираль или шина может полу- чать и только периодическое вращение, для чего (фиг, 7 и 8), параллельно соединенной с какой-нибудь фазой спирали и шине, включается электромагнит s, приводящий при возникновении разряда в действие связанный со спиралью хра-, повой механизм, который грузом го, в момент его освобождения приводится в движение, продолжающееся все время действия разряда, вызывая этим враще-, ние спирали.

1. Электрический разрядник с вра-; щающимся одним или обоими электрор и охараьтерпзованном в п. п. 1, 2 и 4 разряднике применение центробежного регулятора, служащего для разведения электродов друг от друга, при понижении числа оборотов вращающегося электрода.

9. Видоизменение охарактеризованного ! в п. п. 1 и 2 разрядника, отлпчающееся тем, что оба электрода выполнены в виде винтовых линий или спиралей, приво,, димых во вращение в противоположных направлениях.

10. Форма выполнения охарактеризо, ванного в п. п. 1 и 2 разрядника., отли чающаяся тем, что шина с выполнена в виде вращающегося барабана.

11. Форма выполнения охарактерпзо ванного в п. п. 1 и 2 разрядника, отли чающаяся тем, что поверхностям элек тродов придана волнообразная форма.

Предмет патента. дами, в которых наикратчайшая линия, соединяющая электроды, меняет свое положение, характеризующийся тем, что один из электродов выполнен в виде спирали а и укреплен на поверхности тела вращения Ь или d из изолирующего материала, а другой электрод выполнен в виде шины, расположенной приблизительно параллельно производящей поверхности этого тела (фиг. 1, 4и 6).

2. При охарактеризованном в п. 1 разряднике применение включенного параллельно разряднику экектромагнита, управляющего с помощью храпового механизма вращением электродов разрядника, 3. Форма выполнения охарактеризованного в п. и. 1 — 2 разрядника, состоящая в том, что он помещен в изолирующую жидкость, например, масло.

4. При охарактеризованном в п.п.1 и 3 разряднике применение приспособления, служащего для собирания газообразных продуктов разложения масла.

5. llpn охарактеризованном в п. п, 1, 2 и 4 разряднике применение контактного приспособления, приводимого в действие газообразными продуктами разложения масла.

6. При охарактеризованном в п.п. 1, 2 и 4 разряднике применение приспособления, фильтрующего изолирующую лсидкость.

7. При охарактеризованном в п.п, 1, 2 и 4 разряднике применение пологобарабана Ь с отверстиями как на торцевых поверхностях, так и на боковой поверхности вдоль винтообразного электрода а (фиг. 2).

8. П
