Термопластичная формовочнаякомпозиция
Патент 828976
Авторы
Классы МПК
Термопластичная формовочнаякомпозиция
Иллюстрации
Реферат

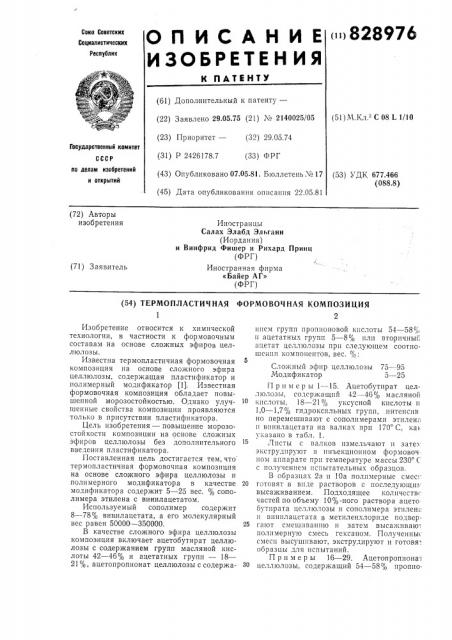

О П И С А Н И Е <»>828976
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ (61) Дополнительный к патенту— (22) Заявлено 29.05.75 (21) и 2140025/05 (51) М.Кл. С 08 1. 1/10 (23) Приоритет — (32) 29.05.74 (31) P 2426178.7 (33) ФРГ
Государственный комитет па делам изобретений и открытий (43) Опубликовано 07.05.81. Бюллетень ¹ 17 (53) УДК 677.466 (088.8) (45) Дата опубликования оппсатшя 22.05.81 (72) Авторы изобретения
Иностранцы
Салах Элабд Эльгани (Иордания) и Винфрид Фишер и Рихард Принц (ФРГ) Иностранная фирма
«Байер АГ» (ФРГ) (71) 3 а я воитель (54) ТЕРМОПЛАСТИЧНАЯ ФОРМОВОЧНАЯ КОМПОЗИЦИЯ
1 2
Изобретение относится к химической технологии, в частности к формовочным составам на основе сложных эфиров целлюлозы.
Известна термопластичная формовочная композиция на основе сложного эфира целлюлозы, содержащая пластификатор и полимерный модификатор (1). Известная формовочная композиция обладает повышенной морозостойкостью. Однако улучшенные свойства композиции проявляются только в присутствии пластификатора.
Цель изобретения — повышение морозостойкости композиции на основе сложных эфиров целлюлозы без дополнительного введения пластификатора.
Поставленная цель достигается тем, что термопластичная формовочная композиция на основе сложного эфира целлюлозы и полимерного модификатора в качестве модификатора содержит 5 — 25 вес. % сополимера этилена с винилацетатом.
Используемый сополимер содержит
8 — 78% винилацетата, а его молекулярный вес равен 50000 — 350000.
В качестве сложного эфира целлюлозы композиция включает ацетобутират целлюлозы с содержанием групп масляной кислоты 42 — 46% и ацетатных групп — 18—
21%, ацетопропионат целлюлозы с содержапнем групп пропионовой кислоты 54 — 58О,,, и ацетатных групп 5 — 8% илп вторпчньп ; ацетат целлюлозы прп следующем соотношении компонентов, вес. %.
Сложньш эфир целлюлозы 75 — 95
Модификатор 5 — 25
Пример ы 1 — 15. Ацетобутират целлюлозы, содержащий 42 — 46% масляной
10 кислоты, 18 — 21 о/ц уксусной кислоты и
1,0 — 1,7% гидроксильных групп, интенспв но перемешивают с сополимерамп этплен", и впнилацетата на валках при 170 С, ка1 указано в табл. 1.
Листы с валков измельчают и зате экструдпруют в пнъекцпонном формовоч ном аппарате прп температуре массы 230 С с получением испытательных образцов.
В образцах 2а и 10а полимерные смесг
20 готовят в виде растворов с последующи высаживанием. Подходящее количестве частей по объему 10%-ного раствора ацетобутпрата целлюлозы и сополимера этилена и впнплацетата в метиленхлорпде подвер25 гают смешиванию и затем высаживаю-. полимерную смесь гексаном. Полученные смеси высушивают, экструдируют и готовя образцы для испытаний.
Пример ы 16 — 29. Ацетопропионат з0 целлюлозы, содержащий 54 — 58% пропио828976
Таблица 1 и сч
Ю ,с
O кг и о .т>
0 0 с:
Р> с
О, с с с
ГЗ
О ! !
2
2а
78
78
78
78.4 1!И)
8 91
1О 84
15 79
71
62
565 !
78!
4 110
22 75
5 ,6
70, — »вЂ”
7Ю вЂ” »вЂ”
I /
8l!
63, + 10 210 СОО
42 + f 20 f 80 000
98 ) 65 55
65, 46 6
60 — >>— — »вЂ”
44, — »вЂ”
44 12
44 12
44 10
44 ЗЗ
5.2
5.1
5,1 — >>—
Неразруц>. — >>—
8 19 21 1106
8 34 32 94
8 27 28, 56 !
13
14
1.5!
64
59
290 000
50 ООО
210 000
4„9 6.7 оо 56
4,5 34 ав — ударная вязкость по стапдарту Di_#_ 53 453; ак — ударная вязкость образца с канавкой по стандарту DiUI 53 453;
3>icat — температура размягчения Vicat по стандарту DiU 53 460 метод Б !си-.а: 49.05 и);
=>>7: — предел текучсст:I II17n II:I! IIuc по стаидарту Р1 53 452;
J — прогиб при с,, 11к — 30 твердость па продавливаш;с !париком после 30 с по стаи-,àðòó DiU 53 456.
Прозрачность: + означает прозрачвость, и!галогичнуго стеклу; — означает непрозрачность.
Таблица 2 о с
»
»>
С
О.
QJ
Р
Q, 83
73
95 0
4 li)0 86
9 109 76
2,6 !С6 80
19 1CI0 74
26, 93 65 о
Нсразруш. — >>—
1 (7
l-lеразруш. о,!
;.2
6 о.о
1Ю
/ 61! !
1 ! ! (о. -178
70 !
5,6
О,>
5,6
5,8
78 3
68
350 С!СО
l 40 000
80 000
290 000
15
2С
4 ч
9
2()
21
22
44 5 60 !
44, 10 40
44 15 34 18
44 20 45 ЗЗ
112 74
О.,> о.5 о.4
5>3
359 ООО
210 ООЭ
80 000
80 000
24
26
64
56
84
57 +
38 +!
28
29!
80 000 33 10
330 000 i 33 I 20
5
14
Примечаиис к табл. 2 см. в табл. 1.,9
10а
11
16
17
17а
18
Е»
col »
С>
С
Г
Ж х
:й ч
t» ,. л с -..
2И ОС О
210, О!СО
21 О ССО
140 ОСО
140 000
Неразруш — >>—
>>— — >>— — >>—
78
78
78
78
1ОО
103
78
66
68
53
47.7
J о.5
5.2
О„ 7!
114
110
102
74
87
63
67 9
51
+
+
+
+
5, 50 000
10 140 000
10 140 000
15 140 000
20, 210 000 !
10 80 000
20, 290 ООО
140 000
50 ООО
50 ООО
З50 ООЮ
290 000
828976
82
68
10
20
Таблица 3,А (» о
Я
Р.
М о т ,. з" в гь еО а
151:, 8З„!
Г55 9З„, 30 40 000 10 78
1 +
36 102
2 3 !08
10 78
20 78
25 78
20, 70
10 2.5
30а 140 000
3! 293 С ОО
17!
22,2 5.8 7С
ЗО! 1
32a, 200000
4,9 Зо +
1
4о 1 эо
48 73 44 (2 126 I 5 Г зз I !40 000 !
Г1римечание к
1 табл.
3 см. в табл. 1.
Формула изобретсния
Сложньш эфир целлюлозы 75 — 95
Модификатор 5 — 25
Составитель T. Мартинская
Техред И. Пенчко
Редактор Л. Ушакова
Корректор И. Осиновская
3" ê.à.ç ;572/511 Изд. ¹o 370 Тираж 530 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 5Ê-З5, Раушская наб., д. 4/5
Тип. Харьк. фигли пред. «Патент» новой кислоты, 5 — 8% уксусной кислоты и
1,5 — 1,8% свободных гидроксильных групп, интенсивно смешивают с сополимером этилена и винилацетата на валках при 180 С, как это указано в табл. 2, Листы с валков гранулируют, экструдируют в инъекционной формовочной машине при температуре массы 240 С, получая образцы для испытаний.
В примере 17а полимерную смесь приготавливают в виде раствора, который после этого высаживают, как это описано в примерах 1 — 15.
Когда аналогичные ацетопропионаты целлюлозы смешиваются с низкомолекуЛисты с валков гранулируют и экструдируют в инъекционном формовочном аппарате при температуре массы 230 С с получением образцов для испытания.
В примерах 30а и 32а полимерные смеси приготавливают в виде растворов, которые после этого высаживают, как описано в примерах 1 — 15.
Тсрмопластичная формовочная композиция на основе сложного эфира целлюлозы и полимерного модификатора, о т л ич а !о щ а я с я тем, что, с целью повышения морозостойкости, композиция содержит в качестве сложного эфира целлюлозы ацетобутират целлюлозы с содержанием групп маслЯной кислоты 42 — 46 о/о и ацетатных лярным пластификатором — дибутиладипатом, полученные образцы имеют намного более низкие точки размягчения:
5 Дибутиладииат. Точка размягчения, С
Пример ы 30 — 33. Вторичный ацетат целлюлозы интенсивно перемешивают с сополимером этилена и винилацетата на
15 валках при 220 С, как указано в табл. 3. групп 18 — 21%, ацетопроппонат целлюлозы с содержанием групп пропионовой кислоты
54 — 58",о и ацетатных групп 5 — 8% или вторичный ацетат целлюлозы, и в качестве
20 модификатора — сополимер этилена с винилацетатом с содержанием винилацетата 8 — 78% и молекулярным весом 50000—
350000 прп следующем соотношении компонентов, вес. %.
Источник информации, принятьш во
30 внимание прп экспертизе:
1. Авторское свидетельство СССР
¹ 292990, кл. С 08 1 1/10, опублик. 1971 (прототип).
