Реферат

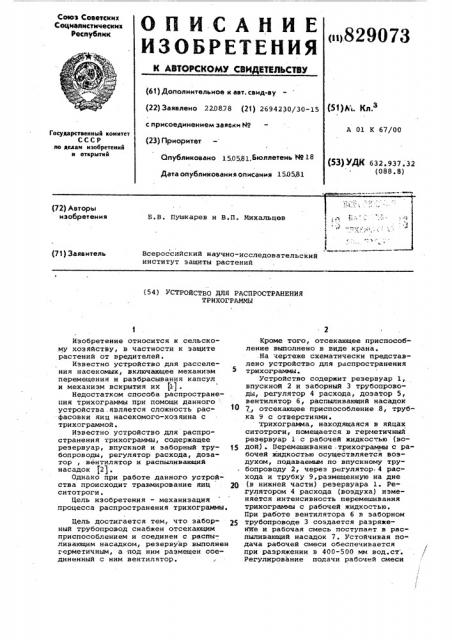

Союз Советских

Социалистических

Республик

<>829073

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 220878 (2! ) 2694230/30-15 (51)P;",. кл,з с присоединением заявки ¹

А 01 К 67/00

Государственный комитет

СССР но делам изобретений н открытий (23) Приоритет

Опубликовано 150 581. Бюллетень М 18

Дата опубликования описания 150581 (53) УДК 632.937.32 (088.8) (72) Авторы изобретения

Б.В. Пушкарев и В.П. Михальцов (", -. -

1, -....„

Всероссийский научно-исследовательский институт защиты растений (71) Заявитель (54) VCTPOACTBO ДЛЯ РАСПРОСТРАНЕНИЯ

ТРИХОГРАММЫ

Изобретение относится к сельскому хозяйству, в частности к защите растений от вредителей.

Известно устройство для расселения насекомых, включающее механизм перемещения и разбрасывания капсул и механизм вскрытия их (1).

Недостатком способа распространения трихограммы при помощи данного устройства .является сложность расфасовки яиц насекомого-хозяина с трихограммой..

Известно устройство для распространения трихограммы, содержащее резервуар, впускной и заборный тру- 15 бопроводы, регулятор расхода, дозатор, вентилятор и распыливающий насадок (21.

Однако при работе данного устройства происходит травмирование яиц 2(} ситотроги.

Цель изобретения - механизация процесса распространения трихограммы.

Цель достигается тем, что заборный трубопровод снабжен отсекающим приспособлением и соединен с распыливающим насадком, резервуар выполнен герметичным, а под ним размещен соединенный с ним вентилятор.

Кроме того, отсекающее приспособление выполнено в виде крана. .На чертеже схематически представлено устройство для распространения трихограммы. устройство содержит резервуар 1, впускной 2 и заборный 3 трубопроводы, регулятор 4 расхода, дозатор 5, вентилятор б, распынивающий насадок

7 отсекающее приспособление .8, трубка 9 с отверстиями. 1рихограмна, находящаяся в яйцах ситотроги, помещается в герметичный резервуар 1 с рабочей жидкостью (водой). Перемешивание,трихограммы с рабочей жидкостью осуществляется воздухом, подаваемым по впускному трубопроводу 2, через регулятор 4 расхода и трубку 9,размещенную на дне (в нижней части) резервуара 1. Регулятором 4 расхода (воздуха) изменяется интенсивность перемешивания трихограмы с рабочей жидкостью.

При работе вентилятора 6 в заборном трубопроводе 3 создается разряжеНКе и рабочая смесь поступает в распыливающий насадок 7. Устойчивая подача рабочей смеси обеспечивается при разряжении в 400-500 мм вод.ст . /

Регулирование подачи рабочей смеси

ВНИИПИ Заказ 2702/13 Тираж 700 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 (например из воды, яиц ситотроги, прилипателей, других добавок) осуществляется дозатором 5. Для временного прекращения подачи без изменения положения установленной дозатором 5 нормы расхода открывают кран, отсечное приспособление 8, подача рабочей смеси мгновенно прекращается.

Таким образом, при соотношении яиц и рабочей жидкости в пределах l:500

1:5000 достигается механизация процесса распространения трихограммы, при этом жизнеспособность трихограммы не снижалась,.Производительность устройства 10-12 га в 1 ч.

Использование данного устройства позволяет снизить затраты на применение трихограммы для борьбы с вредителями-насекомыми. Данное устройство может быть использовано на любом транспортном средстве, например тракторе.

Формула изобретения

3.. Устройство для распространения трихограммы, содержащее резервуар, впускной и заборный трубопроводы, регулятор расхода, дозатор, вентилятор и распыливающий насадок, о тл и ч а ю щ е е с я тем,что,с целью механизации процесса распростране ния трихограммы, заборный трубопровод снабжен отсекающим приспособлением и соединен с распыливающим насадком, резервуар выполнен герметичным, а под ним размещен соединенный с ним вентилятор.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что отсекаю:qee приспособление выполнено в виде крана.

15 Источники информации, принятые во внимание при экспертиз.

1.Авторское свидетельство СССР

9 545310, кл А 01 К 67/00, 1975.

2. Методические указания по применению наземного малообъемного опрыскивания полевых культур„- са довых насаждений, виноградников, хмельников и ягодников. M., Колос, 1977, с.б-7.
