Реферат

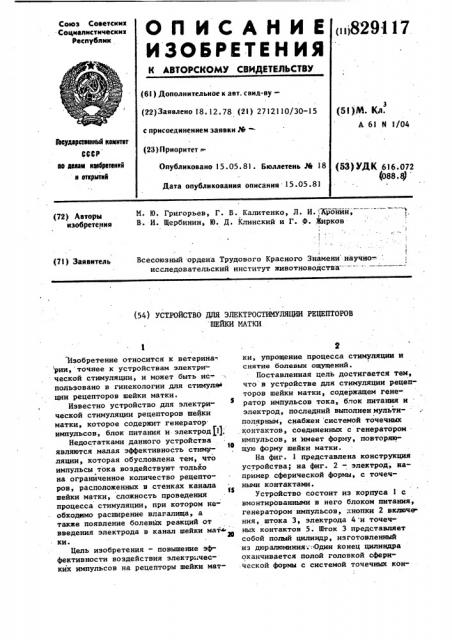

О П И С А Н И Е ;829117

ИЗОБРЕТЕН ИЯ

Союз Советскмн

Соцмапмстмческмк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву— (22) Заявлено 18. 12. 78 (21) 2712110/30-15 (53)М. Кд.

А 61 и !/04 с присоединением заявки Э&в

3Ьеударатеенный кемнтет

СССР

Io делам наебретений и еткрытнВ (23) Приоритет =

Опубликовано 15.05. 81 Бюллетень !те 18 (53) УДК 6!6.072 (088. ф

Дата опубликования описания 15.05.8!

М. Ю. Григорьев, Г. В. Калитенко, Л. И.::Хронин, В. И. Щербинин, Ю. Д. Клинский и Г. Ф. Жирков (72) Авторы изобретения

Всесоюзный ордена Трудового Красного Знамени,научно-.: . исследовательский институт животноводства -(71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОСТИМУЛЯЦИИ РЕЦЕПТОРОВ ШЕЙКИ МАТКИ

Изобретение относится к ветерина рии, точнее к устройствам электрической стимуляции, и может быть ис-. пользовано в гинекологии для стимуля ции рецепторов шейки матки.

Известно устройство для электрической стимуляции рецепторов шейки матки, которое содержит генератор. импудьсов, блок питания и электрод|1).

Недостатками данного устройства являются малая эффективность стиму1Ф ляции, которая обусловлена тем, что импульсы тока воздействуют только с на ограниченное количество рецепторов, расположенных в стенках канала

S шейки матки, сложность проведения процесса стимуляции, при котором необходнмо расширение влагалища, а также появление болевых реакций от введения электрода в канал шейки мат . ки.

Цель изобретения — повышение эф фективности воздействия электрических импульсов на рецепторы шейки матки, упрощение процесса стимуляции и снятие болевых ощущений.

Поставленная цель достигается тем, что в устройстве для стимуляции рецепторов шейки матки, содержащем генератор импульсов тока, блок питания и электрод, последний выполнен мультиполярным, снабжен системой точечных контактов, соединенных с генератором импульсов, и имеет форму, повторяющую форму шейки матки.

На фиг. 1 представлена конструкция устройства; на фиг. 2 — электрод, например сферической формы, с точечными контактами.

Устройство состоит иэ корпуса 1 с вмонтированными в него блоком питания, генератором импульсов, кнопки 2 включе. ния, штока 3, электрода 4 и точечных контактов 5. Шток 3 представляет собой полый цилиндр, изготовленный иэ дюралюминия;..Один конец цилиндра оканчивается полой головкой сферической формы с системой точечных конФормула изобретения фее.2

3КИИПИ Заказ 3541/66 Тираж 687 Подисное

Филиал ППП "Патент",г,Ужгород,ул.Проектная,4

3 8291 тактов 5, представляющих собой заклепки, изготовленные из нержавеющей стали.

Электростимуляция осуществляется следующим образом. Электрод 4 вво5 дится в вагинальный канал животного до соприкосновения с поверхностью шейки матки. Затем на точечные контакты 5 электрода 4 в течение 3-5мин подают с генератора прямоугольные 1О импульсы с частотой 150 Гц. После окончания процесса электрод 4 извлекают из влагалиша.

Таким образом, процесс стимуляции предлагаемым устройством существенно 15 упрощается, так как исключается необходимость расширения вагинального,канала, визуального наблюдения за процессом введения электрода в канал шейки матки, а также возникновение при этом болевых ощущений. Предлагаемое устройство позволяет за счет применения электрода, по форме прилегающего к стимулирующей поверхности и имеющего большое количество точечных д5 контактов, воздействовать на большую площадь поверхности шейки матки и, следовательно, раздражать большее коl7 4 личество рецепторов и тем самым существенно повысить эффективность электростимуляции. При этом происходит увеличение выброса гонадотропных гормонов из гипофиза и нарастание их уровня в крови.

Устройство для электростимуляции рецепторов шейки матки, включающее генератор импульсов тока, блок питания и электрод, о т л и ч а ю щ ее с я тем, что, с целью повышения эффективности воздействия электрических импульсов на рецепторы шейки матки, а также упрощения процесса стимуляции, электрод выполнен мультиполярным, снабжен системой точечных контактов, соединенных с генератором импульсов и имеет форму, повторяющую форму шейки матки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

11 480413, А 61 8 1/08, 1973.
