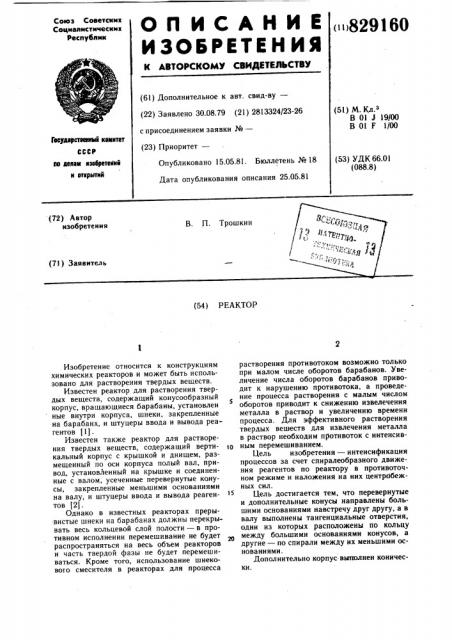

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Социалистических

Республик

< 829160 (61) Дополнительное к авт. свид-ву— (22) Заявлено 30..08.79 (21) 2813324/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 01 J 19/00

В 01 F l/00

Гееудлрстееиимй кемитет

СССР ао делам изааретеиий и еткрмтий

Опубликовано 15.05.81. Бюллетень №18

Дата опубликования описания 25.05.81 (53) УДК 66.01 (088.8) (54) РЕАКТОР

Изобретение относится к конструкциям химических реакторов и может быть использовано для растворения твердых веществ.

Известен реактор для растворения твердых веществ, содержащий конусообразный корпус, вращающиеся барабаны, установлен ные внутри корпуса, шнеки, закрепленные на барабанх, и штуцеры ввода и вывода реагентов (1).

Известен также реактор для растворения твердых веществ, содержащий вертикальный корпус с крышкой и днищем, размещенный по оси корпуса полый вал, привод, установленный на крышке и соединенные с валом, усеченные перевернутые конусы, закрепленные меньшими основаниями на валу, и штуцеры ввода и вывода реагентов (2).

Однако в известных реакторах прерывистые шнеки на барабанах должны перекрывать весь кольцевой слой полости — в противном исполнении перемешивание не будет распространяться на весь объем реакторов и часть твердой фазы не будет перемешиваться. Кроме того, использование шнековото смесителя в реакторах для процесса растворения противотоком возможно только при малом числе оборотов барабанов. Увеличение числа оборотов барабанов приводит к нарушению противотока, а проведение процесса растворения с малым числом оборотов приводит к снижению извелечения металла в раствор и увеличению времени процесса. Для эффективного растворения твердых веществ для извлечения металла в раствор необходим противоток с интенсивщ ным перемешиванием.

Цель изобретения — интенсификация процессов за счет спиралеобразного движения реагентов по реактору в противоточном режиме и наложения на них центробежных сил.

Цель достигается тем, что перевернутые и дополнительные конусы направлены большими основаниями навстречу друг другу, а в валу выполнены тангенциальные отверстия, одни из которых расположены по кольцу между большими основаниями конусов, а другие — по спирали между их меньшими основаниями.

Дополнительно корпус выполнен коничес829160

На чертеже схематически изображен реактор, общий вид, продольный разрез.

Реактор для растворения твердых веществ состоит из вертикального корпуса 1 с крышкой 2 и днищем 3, размещенного по оси корпуса полого вала 4, привода 5, установленного на крышке 2 и соединенного с валом 4, усеченных перевернутых конусов 6, закрепленных большими основаниями на корпусе, усеченных дополнительных конусов 7, закрепленных меньшими основавниями на валу 4, и штуцеров 8 — 11 ввода и вывода реагентов. Перевернутые и дополнительные конусы 6 и 7 направлены большими основаниями навстречу друг другу, а на валу 4 выполнены тангенциальные отверстия 12 и 13, один из которых 12 расположены по кольцу между большими основаниями конусов, а другие 13 — по спирали между меньшими основаниями. Дополни. тельно корпус выполнен коническим.

Реактор работает следующим образом.

При непрерывной подаче твердой фазы через штуцер 8 и растворителя через штуцер

9 в корпусе создается противоточное движение фаз. При вращении вала 4 в направлении, указанном стрелкой А, в отверстиях

13 создается центробежное движение жидкости в виде струй, которые перемешивают фазы. Под действием струйного перемешивания твердая фаза постепенно перемещается вниз. При достижении конуса 6 твердая фаза переместится к периферии и под тяжестью собственного веса и конуса 7 опустится по центру.

Жидкая фаза под давлением снизу поднимается. При вращении вала 4 в отверстиях

12 создается центростремительное движение жидкости в полости вала 4, при выбрасывании которой через отверстия 13 создается некоторое избыточное давление. Давление перемещает часть жидкости. Таким образом, имеет место . циркуляции растворителя, что увеличивает время контакта его с твердой фазой.

После прохождения всех ступеней раствор из верхней части через штуцер 10 непрерывно сливается из реактора. Твердая фаза после прохождения всех ступеней осаждается на днище и выводится через штуцер

11. Предлагаемый реактор позволяет значительно повысить коэффициент извлечения ценного продукта и сократить капиталловложения.

Формула изобретения

1. Реактор для растворения твердых веществ, содержащий вертикальный корпус с крышкой и днищем, размещенный по оси корпуса полый вал, привод, установленный на крышке и соединенный с валом, усеченные перевернутые конусы, закрепленные большими основаниями на корпусе, усеченные дополнительные конусы, закрепленные меньшими основаниями на валу, и штуцеры

20 ввода и вывода реагентов, отличающийся тем, что, с целью интенсификации процессов за счет спиралеобразного движения реагентов по реактору в противоточном режиме и наложении на них центробежных сил, пере25 вернутые и дополнительные конусы направлены большими основаниями навстречу друг другу, а в валу выполнены тангенциальные отверстия, одни из которых расположены по кольцу между большими основаниями конусов, а другие — по спирали между их меньшими основаниями.

2. Реактор по п. 1, отличающийся тем, что корпус выполнен коническим.

Источники информации, принятые во внимание при экспертизе

1. Исследования в области переработки облученного топлива. Материалы 4-го симпозиума СЭВ. Карловы Вары, 28.03.77—

1.04.77, Чехословакия, Прага, 1977, т.1, с. 106.

2. Акцептованная заявка ФРГ № 1442595 кл. 12 g, 1/01, 26.07.73.
