Гидроциклонная установка для сгущенияпульпы
Иллюстрации
Реферат

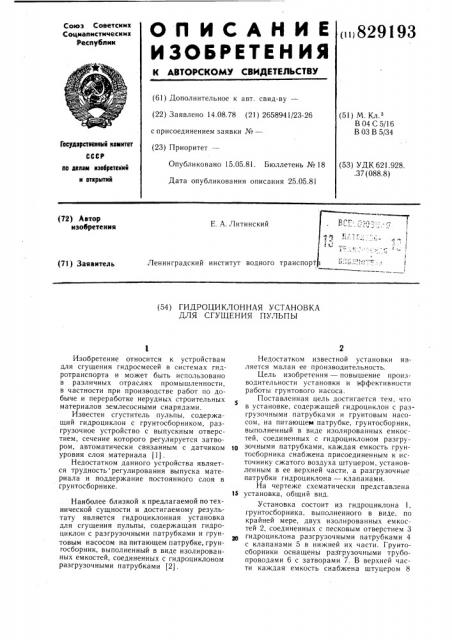

ОП ИСАНИЕ
ИЗЬЬРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсник
Социапистнчес ни к
Респубпин ()829193 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.08.78 (21) 2658941/23-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
В 04 С 5/16
В 03 В 5/34
Гееударстеекные комитет
Опубликовано 15.05.81. Бюллетень № 18 (53) УДК 621.928..37 (088.8) по делам нзоеретеннй м открытий
Дата опубликования описания 25.05.81 (72) Автор изобретения
Е. А. Литинский
Ь,» ъ с
- I
Ленинградский институт водного транспорт - -".-" Г .: (71) Заявитель (54) ГИДРОЦИКЛОННАЯ УСТАНОВКА
ДЛЯ СГУЩЕНИЯ ПУЛЬПЫ
Изобретение относится к устройствам для сгущения гидросмесей в системах гидротранспорта и может быть использовано в различных отраслях промышленности, в частности при производстве работ по добыче и переработке нерудных строительных материалов землесосными снарядами.
Известен сгуститель пульпы, содержащий гидроциклон с грунтосборником, разгрузочное устройство с выпускным отверстием, сечение которого регулируется затвором, автоматически связанным с датчиком уровня слоя материала (1).
Недостатком данного устройства является трудность регулирования выпуска материала и поддержание постоянного слоя в грунтосборнике.
Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является гидроциклонная установка для сгущения пульпы, содержащая гидроциклон с разгрузочными патрубками и грунтовым насосом на питающем патрубке, грунгосборник, выполненный в виде изолированных емкостей, соединенных с гидроциклоном разгрузочными патрубками (2) .
Недостатком известной установки является малая ее производительность.
Цель изобретения — повышение производительности установки и эффективности работы грунтового насоса.
Поставленная цель достигается тем, что
5 в установке, содержащеи гидроциклон с разгрузочными патрубками и грунтовым насосом, на питающем патрубке, грунтосборник, выполненный в виде изолированных емкостей, соединенных с гидроциклоном разгрузочными патрубками, каждая емкость грунтосборника снабжена присоединенным к источнику сжатого воздуха штуцером, установленным в ее верхней части, а разгрузочные патрубки гидроциклона — клапанами.
На чертеже схематически представлена
15 установка, общий вид.
Установка состоит из гидроциклона 1, грунтосборника, выполненного в виде, по крайней мере, двух изолированных емкостей 2, соединенных с песковым отверстием 3 гидроциклона разгрузочными патрубками 4 с клапанами 5 в нижней их части. Грунтосборники оснащены разгрузочными трубопроводами 6 с затворами 7. В верхней части каждая емкость снабжена штуцером 8
829193
Формула изобретения
Сгуи сюсм лулапа
Составитель Э. Яшкова
Техред А. Бойкас Корректор Г. Назарова
Тираж 645 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор IO. Петрушко
Заказ 2616/3 подачи сжатого воздуха, присоединенным к источнику сжатого воздуха (на чертеже не показан). На питающем патрубке 9 гидроциклона 1 установлен грунтовой насос 10.
Установка работает следующим образом.
Грунтовой насос 10 подает исходную пульпу в питающий патрубок 9 гидроциклона 1, где сгущается. Сгущенная пульпа через песковое отверстие 3 по разгрузочным патрубкам 4 поступает в одну из емкостей 2 грунтосборника, где и накапливается до заданного уровня. После заполнения емкости 2 через штуцер 8 подается сжатый воздух, клапан 5 закрывается, а затвор 7 открывается, и производится разгрузка емкости через разгрузочный трубопровод 6. По окончании разгрузки одной из емкостей 2 грунтосборника подача сжатого воздуха переключается на штуцер другой емкости, в то время как первая снова загружается сгущенной пульпой из гидроциклона 1 через открывающийся клапан 5. Попеременная загрузка и разгрузка емкостей грунтосборника обеспечивает непрерывную работу гидроциклона и питающего грунтового насоса.
Таким образом, за счет снабжения каждой емкости грунтосборника установленным в ее верхней части штуцером, присоединенным к источнику сжатого воздуха, а разгрузочных патрубков гидроциклона клапанами достигается повышение производительности установки и эффективности работы грунтового насоса, так как транспортировка сгущенной пульпы осуществляется за счет энергии сжатого воздуха, а энергия грунтового насоса расходуется только на преодоление соп5 ротивлений в гидроциклоне и сгущение пульпы.
Гидроциклонная установка для сгущения пульпы, содержащая гидроциклон с разгрузочными патрубками и грунтовым насосом на питающем патрубке, грунтосборник, выполненный в виде изолированных емкостей, 15 соединенных с гидроциклоном разгрузочными патрубками, отличающаяся тем, что, с целью повышения производительности установки и эффективности работы грунтового насоса, каждая емкость грунтосборника снабжена присоединенным к источнику сжа20 того воздуха штуцером, установленным в ее верхней части, а разгрузочные патрубки гидроциклона — клапанами.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР № 294645, кл. В 03 В 5/34, 1968.
2. Авторское свидетельство СССР № 442836, кл. В 03 В 5/34, 1971.
