Способ изготовления бандажированныхсекторных матриц

Способ изготовления бандажированныхсекторных матриц

Иллюстрации

Показать все

Реферат

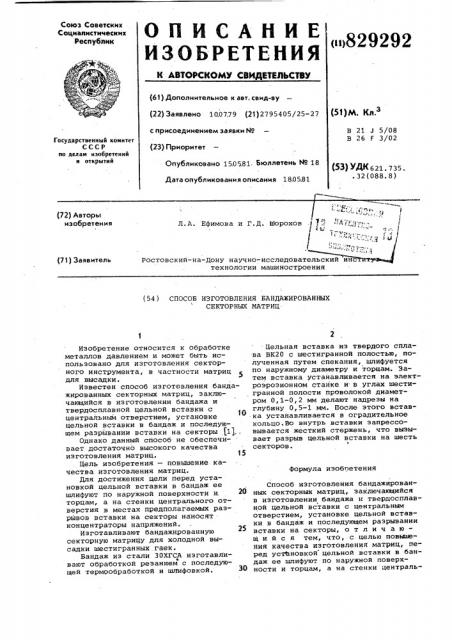

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()829292 (61) Дополнительное к авт. свид-ву (22) Заявлено 10 0 7 7 9 (21) 2 7 95 4 О 5/25-2 7. с присоединением заявки ¹ (23) Приоритет

Опубликовано 150581. Бюллетень № 18

Дата опубликования описания 18.0581

<з1)м. кл.

В 21 J 5/08

В 26 F 3/02

Государственный комитет

СССР по делам изобретений и открытий (5З) УДК 621. 735. .32(088.8) (72) Авторы изобретения

Л.A. Ефимова и Г.Д. Шорохов

Ростовский-на-Дону научно-исследовате технологии машиностроения (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ БАНДАЖИРОВАННЫХ

CEKTOPHbK MATPHII.

Формула изобретения

Изобретение относится к обработке металлов давлением и может быть использовано для изготовления секторного инструмента, в частности матриц для высадки.

Известен способ изготовления бандажированных секторных матриц, заключающийся в изготовлении бандажа и твердосплавной цельной вставки с центральным отверстием, установке цельной вставки в бандаж и последующем разрйвании вставки на секторы (1)., Однако данный способ не обеспечивает достаточно высокого качества изготовления матриц. 15

Цель изобретения — повышение качества изготовления матриц.

Для достижения цели перед установкой цельной вставки в бандаж ее шлифуют по наружной поверхности и. торцам, а на стенки центрального отверстия в местах предполагаемых разрывов вставки на секторы наносят концентраторы напряжений.

Изготавливают бандажированную секторную матрицу для холодной высадки шестигранных гаек.

Бандаж из стали ЗОХГСА изготавливают обработкой резанием с последующей термообработкой и шлифовкой. З0

Цельная вставка иэ твердого сплава ВК20 с шестигранной полостью, полученная путем спекания, шлифуется по наружному диаметру и торцам. 3атем вставка устанавливается на электроэроэионном станке и в углах шестигранной полости проволокой диаметром 0,1-0,2 мм делают надрезы на глубину О, 5-1 мм. После этого вставка устанавливается в оградительное кольцо.Во внутрь вставки запрессовывается жесткий стержень, что вызывает разрыв цельной вставки на шесть секторов.

Способ изготовления бандажированных секторных матриц, заключающийся в изготовлении бандажа и твердосплавной цельной вставки с центральным отверстием, установке цельной вставки в бандаж и последующем разрывании вставки на секторы, о т л и ч а ю— шийся тем, что, с целью повышения качества изготовления матриц, перед установкой цельной вставки в бандаж ее шпифуют по наружной поверхности и торцам, а на стенки централь3

829292

Составитель Т. Горбунова

Редактор С. Лыжова ТехредМ. Рейвес Корректор Г. Решетник

Заказ 2621/5

Тираж 740 Подписное

ВНИИПИ.Государственного комитета СССР по делам изобретени и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ю

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ного отверстия в местах предполагаемых разрывов вставки на секторы наносят концентраторы напряжений.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 320374, кл. В 26 F 3/02, 1971.
