Реферат

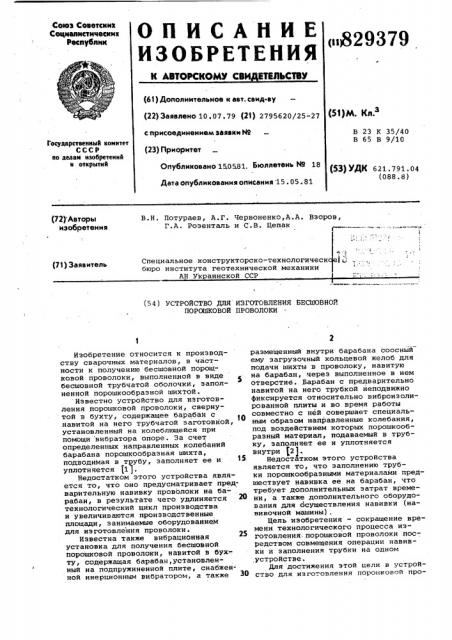

Союз Советских

Социалистических

Ресвублик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТВЛЬСТВУ! 629379 (61) Дополнительное к авт. свид-ву (22) Заявлено 10,07.79 (21) 2795620/25-27 с присоединением заявки М (23) Приоритет

Опубликовано 15,0581. Бюллетень М9 18 (Р М Кл 3

В 23 К 35/40

В 65 В 9/10

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621.791.04 (088.8) Дата опубликования описания 15 . 05. 81 (72) Авторы иэобретеиия

В. Н . Потураев, A.Ã. Червоненко, A.A. Взоров, Г.A. Розенталь и С .В. Цепак

Специальное конструкторско-.технологическ бюро института геотехнической механики

АН Украинской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ БЕСШОВНОЙ

ПОРОШКОВОЙ ПРОВОЛОКИ

Изобретение относится к производству сварочных материалов, в частности к получению бесшовной порош.ковой проволоки, выполненной s виде бесшовной трубчатой оболочки, заполненной порошкообразной шихтой. Известно устройство для иэготовления порошковой проволоки, свернутой в бухту, содержащее барабан с навитой на него трубчатой заготовкой, установленный на колеблющейся при помощи вибратора опоре. За счет определенных направленных колебаний барабана порошкообразная шихта, подводимая в трубу, заполняет ее и уплотняется )1).

Недостатком этого устройства является то, что оно предусматривает предварительную навивку проволоки на барабан, в результате чего удлиняется технологический цикл производства и увеличиваются производственные площади, занимаемые оборудованием для изготовления проволоки. известна также вибрационная установка для получения бесшовной порошковой проволоки, навитой в бух-. ту, содержащая барабан, установленный на подпружиненной плите, снабженной инерционным вибратором, а также ЗО размещенный внутри барабана соосный ему загрузочный кольцевой желоб для подачи шихты в проволоку, навитую на барабан, через выполненное в нем отверстие. Варабан с предварительно навитой на него трубкой неподвижно фиксируется относительно виброизолированной плиты и во время работы совместно с ней совершает специальным образом направленные колебания, под воздействием которых порошкообразный материал, подаваемый в трубку, заполняет ее и уплотняется внутри f2).

Недостатком этого устройства является то, что заполнению трубки порошкообразными материалами предшествует навивка ее на барабан, что требует дополнительных затрат времени, а также дополнительного оборудования для осуществления навивки (навивочной машины).

Цель изобретения — сокращение времени технологического процесса изготовления-порошковой проволоки посредством совмещения операции навивки и заполнения трубки на одном устройстве.

Для достижения этой цели в устройство для изготовления порошковой про829379 волоки, содержащее барабан, подпружиненную плиту, инерционный вибратор и загрузочное устройство, .барабан снабжен приводом его вращения вокруг оси. При этом устройство содержит механизм укладки трубки, содержащий направляющую, установленную параллельно оси барабана, с Kàpåòêoé,снабженной цангой для натяжения трубки.

На фиг.1 изображено устройство для изготовления порошковой проволоки, общий вид;на фиг. 2 - узел l,ôèêсируемый неподвижно относительно барабана конец трубки, через который осуществляется подача материала; на фиг. 3 — то же, разрез A-A на фиг.2; на фиг. 4 — узел II на фиг.1, цанга, посредством которой осуществляется натяжение трубки, навиваемой на барабан.

Устройство содержит барабан 1, подпружиненную плиту 2, инерционный 20 вибратор 3, загрузочное устройство 4 в виде кольцевого желоба. На подпружиненной плите 2 с помощью роликоопор 5 установлен барабан 1,связанный с приводом посредством зубчатой пере- 25 дачи, и механизм укладки трубки,содержащий связанный с приводом через эластичную лепестковую муфту ходовой винт 6 и направляющую 7, установленную параллельно оси барабана, с кареткой 8, снабженной цангой 9 для натяжения трубки. Шестерня 10, входящая в зацепление с венцом 11 барабана, связана с приводом через эластичную лепестковую муфту.3arpyзочное устройство .4 представляет собой кольцевой желоб, закрепленный на внутренней поверхности барабана

1, в полость которого через отверстие в стенке заведен конец трубнбй заготовки, фиксируемый во втулке 12 40 с помощью болта 13 и состыкованный с направляющим патрубком. Осевая фиксация барабана 1 относительно подпружиненной плиты осуществляется с помощью диска с роликоопорами 14, гайки 15, шпильки 16, пружины 17.

Установка работает следующим образом.

Предварительно свободный конец трубки пропускается через цангу ка. ретки 8, заводится через отверстие в полость загрузочного устройства 4 и фиксируется во втулке 12 с помощью болта 13, каретка 8 при этом находится в крайнем нижнем положении, диск с роликоопорами 14 снят. Затем кольцевой загрузочный желоб заполняется порошкообразным материалом, диск с роликами устанавливается на место и поджимается гайкой 15 посредством пружины 17, после чего, 60 установка запускается. При этом подпружиненная плита 2 под действием вибратора 3 совершает поворотные колебания в горизонтальной плоскости вокруг вертикальной оси барабана, $5 и вертикальные — вдоль указанной оси, под действием которых порошкообразный материал перемещается внутри навиваемой на барабан трубки по винтообразной траектории. Барабан., установленный на подпружиненной плите, посредством венца 11 и шестерни

10 приводится во вращение от привода и одновременно с заполнением обеспечивает навивку трубки. При этом каретка 8, перемещаемая параллельно оси барабана по направляющей 7 посредством винтовой пары, обеспечивает укладку витков по высоте барабана. Обороты ходового винта

6,вращаемого приводом через лепестковую упругую муфту и барабан 1 согласованы.

Применение предлагаемого устройства для заполнения труб порошкообразными материалами позволяет сократить затраты времени на технологический процесс производства порошковой проволоки для электро.сварки за счет совмещения операции навивки трубки на барабан и ее заполнения, а также за счет сокращения затрат времени на вспомогательные операции (установка и снятие барабана с навивочной машины), что позволяет увеличить технологическую производительность линии производства порошковой проволоки на 20Ъ.

Формула изобретения

Устройство для изготовления бесшовной порошковой проволоки,содержащее барабан с боковым отверстием для проволоки, смонтированный на подпружиненной опорной плите, снабженной инерционным вибратором,а также размещенный внутри барабана соосный ему загрузочный кольцевой желоб для загрузки шихты в проволоку, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности за счет одновременного заполнения проволоки шихтой и намотки ее .на барабан, устройство снабжено механизмом намотки проволоки на барабан выполненный в виде приводной каретки с цангой для проволоки, установленной на направляющей, параллельной оси барабана, который снабжен дополнительным приводом его вращения вокруг собственной оси.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Р 2019975, кл. В 65 В 1/00, 10.07.70.

2. Установка вибрационная механическая УВМ-1. Днепропетровское областное управление по делам издательств, полиграфии и книжной торговли, 1977.

829379

Ьг.

A-A

Nuz g

ВНИИПИ Заказ. 2993/36 Тираж 1148 Подлисное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
