Реферат

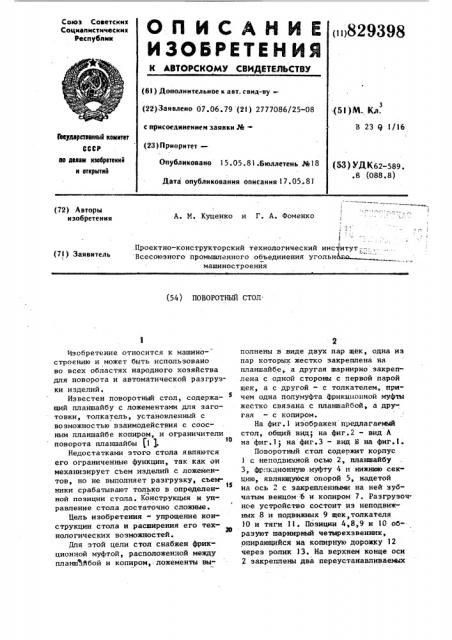

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцнапнстнческнх

Республик ((()829398 (6l ) Дополнительное к авт. свид-ву(22) Заявлено 07.06.79 (21) 2777086/25-08 с присоединением заявки.%(23) Приоритет— (5! )М. Кл.

В 23 Q l/16

ГвеуднрстеенныФ квинтет

СССР

Опубликовано 15 .05 .81.Бюллетень,%18 ао делан наебрвтеннй н етнрытнС (53) УД К62-589. .8 (088.8) Дата опубликования описания 17 ° 05..81 (72) Авторы изобретения

А. N. Куценко и Г. А. Фоменко

1 (,Проектно-конструкторский технологический инсаитут:-: Всесоюзного промышленного объединения угольн машиностроения (7I) Заявитель (54) ПОВОРОТНЫЙ СТОЛ

Изобретение относится к машиностроению и может быть использовано во всех областях народного хозяйства для поворота и автоматической разгрузки изделий.

Известен поворотный стол, содержащий планшайбу с ложементамк для заготовки, толкатель, установленный с возможностью взаимодействия с соосным планшайбе копиром, и ограничители

10 поворота планшайбы 11 ь

Недостатками этого стола являются

его ограниченные функции, так как он механизирует съем изделий с ложементов, но не выполняет разгрузку, съем1$ ники срабатывают только в определенной позиции стола. Конструкция и уп» равление стола достаточно сложные.

Цель изобретения — упрощение конструкции стола и расширения его технологических возможностей.

Для этой цели стол снабжен фрикционной муфтой, расположенной между планш,"-(йбой и копиром, ложементы выполнены в виде двух пар щек, одна из пар которых жестко закреплена на планшайбе, а другая шарнирно закреплена с одной стороны с первой парой щек, а с другой — с толкателем, причем одна полумуфта фрикциопной муфты жестко связана с планшайбой, а дру-, гая — с копнром.

На фиг.l изображен предлагаемый стол, общий вид на фиг.2 — вид А на фиг.l> на фиг,Э вЂ” вид В на фиг.1.

Поворотный стол содержит корпус

1 с неподвижной осью 2, планшайбу

3, фр (кционную.муфту 4 и нижнкхо секцию, являющуюся опорой 5, надетой на ocb 2 с закрепленными на ней зубчатым венцом:6 и. копиром 7. Разгрузочное устройство состоит иэ неподвижных 8 и подвижных 9 щек,толкателя

10 и тяги 11. Позиции 4,8,9 и 10 образуют шарнирный чечирехзвенник, опирающийся иа копирную дорожку 12 через ролик 13. На верхнем конце оси

2 закреплены два переустанавливаемых

8293 ограничителя 14 и 15, а на поворотной платформе 4 установлен штырь 16. На ,корпусе установлены два конечных выключателя 17, а на копирном концекулачки )8. Поворотный стол работает от привода )9, на рабочей поверхности копира 7 имеются выемки 20.

Стол работает следующим образом.

В данном случае стол настроен для работы по программе "прием заготовки 2 — поворот на 90 — разгрузка о заготовки". После приема. заготовки (например, с шагового транспортера) датчиком конвейера включается привод 19, вращающий опору 5, которая через фрикционную муфту 4, а также роликом 13, находящимся в выемке 20, поворачивается до упора штырем 16 в ограничитель 15 и останавливается в позиции . разгрузки, копир 7 продолжает вращатьго ся и вынуждает ролик 13 выйти из выемки 20 и по копирной дорожке 12 скатываться вниз опуская щеку 9; заготовка скатывается по щеке 8. Остановка привода осуществляется конечным вык25 лючателем 17 посредством кулачка )8 °

После реверса привода 19 поворотная часть возвращается в исходную позицию до упора штырем 16 в ограничитель 14, а копирное кольцо поднимает щеку 9

98 в исходное положение и отключает при" вод.

Формула изобретения

Поворотный стол, содержащий пово ротную планшайбу с ложементами для заготовки, толкатель, установленный с возможностью взаимодействия с соосным планшайбе копиром, и ограничители поворота планшайбы, о т л и ч а ю— шийся тем., что, с целью упрощения конструкции стола и расширения его технологических возможностей, стол снабжен фрикционной муфтой, расположенной между планшайбой и копиром, ложементы выполнены в виде двух пар щек, одна из нар котдрых жестко закреплена на планшайбе, а другая шарнирно закреплена с одной стороны с первой нарой шек, а с другой стороны— с толкателем, причем одна полумуфта фрикционной муфты жестко связана с планшайбой, а другая — с копиром.

Ис точники . информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 400434, кл. В 23 Я 3/152, 1971.

»alger а

15 фигЗ

Рие. 2
