Устройство для захвата изделийс отверстием

Устройство для захвата изделийс отверстием

Иллюстрации

Показать все

Реферат

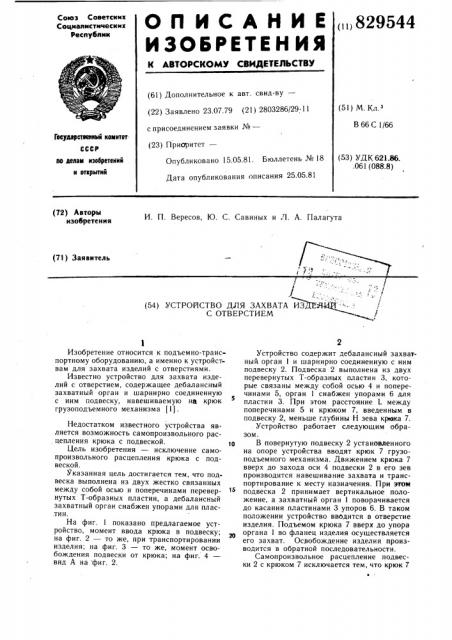

ОЛ ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соцналнстнческнк республик ((829544 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.07.79 (21) 2803286/29-11 с присоединением заявки №вЂ” (23) Приоритет— (5l) M. Кл.з

В 66 С 1/66

Гбс ддрстеелиый иемитет

СССР (53) УДК 621.86. .061 (088.8) Опубликовано 15.05.81. Бюллетень № 18

Дата опубликования описания 25.05.81

Ilo делам изобретений и еткрытий (72) Авторы изобретения

И. П. Вересов, Ю. С. Савиных и Л. А. Палагута (71) Заявитель

/ (54) УСТРОЙСТВО ДЛЯ ЗАХВАТА ИЗ,(Ц :Я

С ОТВЕРСТИЕМ

Изобретение относится к подъемно-транспортному оборудованию, а именно к устройствам для захвата изделий с отверстиями.

Известно устройство для захвата изделий с отверстием, содержащее дебалансный захватный орган и шарнирно соединенную с ним подвеску, навешиваемую на крюк грузоподъемного механизма (1).

Недостатком известного устройства является возможность самопроизвольного расцепления крюка с подвеской. 10

Цель изобретения — исключение самопроизвольного расцепления крюка с подвеской.

Указанная цель достигается тем, что подвеска выполнена из двух жестко связанных между собой осью и поперечинами перевернутых Т-образных пластин, а дебалансный захватный орган снабжен упорами для плас.тин.

На фиг. 1 показано предлагаемое устройство, момент ввода крюка в подвеску; на фиг. 2 — то же, при транспортировании изделия; на фиг. 3 — то же, момент освобождения подвески от крюка; на фиг. 4— вид А на фиг. 2.

Устройство содержит дебалансный захватный. орган 1 и шарнирно соединенную с ним подвеску 2. Подвеска 2 выполнена из двух перевернутых Т-образных пластин 3, которые связаны между собой осью 4 и поперечинами 5, орган 1 снабжен упорами 6 для пластин 3. При этом расстояние L между поперечинами 5 и крюком 7, введенным в подвеску 2, меньше глубины Н зева крюка 7.

Устройство работает следующим образом.

В повернутую подвеску 2 установленного на опоре устройства вводят крюк 7 грузоподъемного механизма. Движением крюка 7 вверх до захода оси 4 подвески 2 в его зев производится навешивание захвата и транспортирование к месту назначения. При этом подвеска 2 принимает вертикальное положение, а захватный орган 1 поворачивается до касания пластинами 3 упоров 6. В таком положении устройство вводится в отверстие изделия. Подъемом крюка 7 вверх до упора органа 1 во фланец изделия осуществляется его захват. Освобождение изделия производится в обратной последовательности.

Самопроизвольное расцепление подвески 2 с крюком 7 исключается тем, что крюк 7

829544 при движении вниз упирается в ось 4 подвески 2 и поворачивает последнюю до тех пор, пока не упрется в поперечину 5. Выход оси 4 из зева крюка 7 исключается тем, что расстояние L меньше глубины Н зева крюка 7.

Формула изобретения

Устройство для захвата изделий с отверстием, содержащее дебалансный захватный орган и шарнирно соединенную с ним подвеску, навешиваемую на крюк грузоподъемного механизма, отличающееся тем, что, с целью исключения самопроизвольного расцепления крюка с подвеской, подвеска выполнена из двух жестко связанных между

Б собой осью и поперечинами перевернутых

Т-образных пластин, а дебалансный захватный орган снабжен упорами для пластин.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 626014, кл. В 66 С 1/66,1972 (прототип).

829544

РиУ А

Редактор М. Келемеш

Заказ 2884 30

Составитель Н. Нарышкина

Техред А. Бойкас Корректор Ю. Макаренко

Тираж 929 Подлисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4
