Алмазно-абразивная паста

Алмазно-абразивная паста

Иллюстрации

Показать все

Реферат

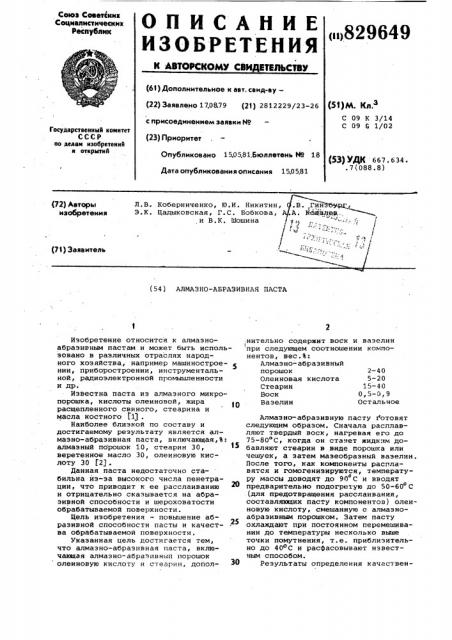

Союз Советских

Социалистических

Реслублик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ нщ829649

К АВТОРСКОМУ СВИДИТИЗЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 17.08.79 (21) 2812229/23-26 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.05.81.Бюллетень N9 18

Дата опубликования описания 1505,81 (5 t)e Хл 3

С 09 К 3/14

С 09 G 1/02

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 667 ° 634 °.7(088.8) (72) Авторы изобретения

Л.В. Коберниченко, Ю.И. Никитин, Э.К. Цадыковская, Г.С. Бобкова, и В.К. Шошина! ! с

t (71) Заявитель (54) АЛМАЗНО-АБРАЗИВНАЯ ПАСХА

2 — 40

5-20

1 5-40

0,5-0, 9

Остальное

Изобретение относится к алмазноабраэивным пастам и может быть использовано в различных отраслях народного хозяйства, например машинострое- 5 нии, приборостроении, инструментальной, радиоэлектронной промышленности и др °

Известна паста из алмазного микропорошка, кислоты олеиновой, жира расщепленного свиного, стеарина и масла костного Г1) .

Наиболее близкой по составу и достигаемому результату является алмазно-абразивная паста, включающая,%: алмазный порошок 10, стеарин 30, веретенное масло 30, олеиновую кислоту 30 (2).

Данная паста недостаточно стабильна иэ-за высокого числа пенетрации, что приводит к ее расслаиванию и отрицательно сказывается на абразивной способности и шероховатости обрабатываемой поверхности.

Цель изобретения - повышение абразивной способности пасты и качества обрабатываемой поверхности, Указанная цель достигается тем, что алмазно-абразивная паста, включающая алмазно-абразивный порошок олеиновую кислоту и стеарин, дополнительно содержит воск и вазелин ! при следующем соотношении компонентов, вес.Ъ:

Алмазно-абразивный порошок

Олеиновая кислота

Стеарин

Воск

Вазелин

Алмазно-абразивную пасту готовят следующим образом. Сначала расплавляют твердый воск, нагревая его до

75-80 С, когда он станет жидким добавляют стеарин в виде порошка или чешуек, а затем мазеобразный вазелин.

После того, как компоненты расплавятся и гомогенизируются, температуру массы доводят до 90 С и вводят предварительно подогретую до 50-60 С (для предотвращения расслаивания, составляющих пасту компонентов) олеиновую кислоту, смешанную с алмазноабразивным порошком. Затем пасту охлаждают при постоянном перемешивании до температуры несколько выше точки помутнения, т.е. приблизительно до 40ОС и расфасовывают известным способом.

Результаты определения качествен829649

Абразивная способность, мг

Шероховатость поверхности, Ра,мкм

Число пенетрации

Содержание компонентов, вес. Ъ

Пример, М

Стеарин

Олеино- Ваэевая кис лин лота римечание

Воск

Алмазный порошок

ACM

5/3

0,040

1 10 4 75, О 1,0 10 350 70,1

Паста расслаивается, вытекает иэ емкостей

0,032

95,0

29,1 0,9 40 200

Паста удовлетворяет все. требования стандарта

2 10

Мас- - 30 300 ло

АУ

30i0

Оптимальный вариант

0,032

0i032

96,3

15 44,3 0,7 30 220

3 10

94,8

5 69,5 0,5 15 240

Паста удовлетворяет все требования стандарта

4 10

О, 040

74,2

Паста густая, крохкая, неравиомерно наносится на поверхность

14,8 0,2 45

5 10

О, 040

80,0

Паста расслаивается, химически нестабильна

6 10 изнестный

Стеарин

Воск

Вазелин

15-40

0,5-0,9

Остальное

Составитель В. Сальников

Редактор A. Долинич Техред Ж. Кастелевич Корректорй. Швыдкая

Заказ 3440/57 Тираж 684 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

° Ь»

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ных и эксплуатационных показателей алмазно-абразивной пасты приведены в таблице. Данные таблицы показывают, что производительность предложен;

Формула изобретения

Алмазно-абразивная паста, включающая алмазно-абразивный порошок, олеиновую кислоту и стеарин, отличающаяся тем, что, с целью повышения абразивной способности пасты и качества обрабатываемой поверхности, она дополнительно содержит воск и вазелин при следующем соотношении компонентов, вес.Фг

Алмазно-абразивный порошок 2-4 О

Олеиновая кислота 5-20

3 ной алмазно-абразивной пасты выше на 203 по сравнению с известной при этом снижается шероховатость поверхности на 0,008 мкм.

45 Источники информации, принятые во внимание при экспертизе

1. Масловский В.В. и др. Обработка деталей абразивными пастами. ЯросN лавль, 1970, с. 48.

2. Авторское свидетельство СССР 213999, кл. С 09 G 1/02, 1966 (прототип).
