Реферат

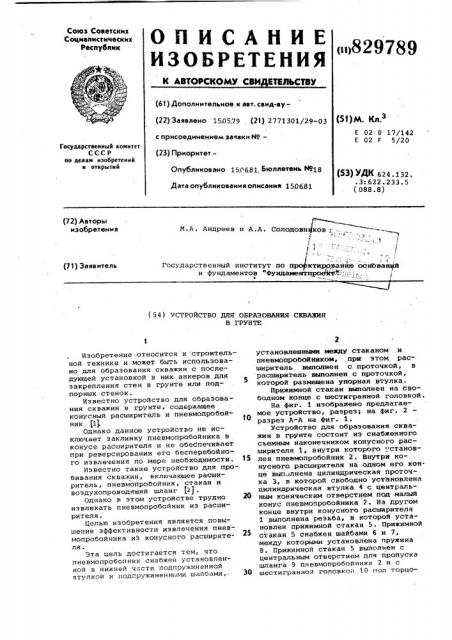

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТИЗЬСТВУ

Ф" "

/ .r

C (61) Дополнительное к авт. свид-ву(22) Заявлено 150579 (21) 2771301/29-03 (51)М. Кл З

Е 02 0 17/142

E 02 F 5/20 с присоединением заявки ¹â€”

Государственный комитет

СССР по деяам изобретений и открытий (23) Приоритет—

Опубликовано 150681 Бюллетень 14О18

Дата опубликования описания 150681 (53) УДК 624.132. .3:622.233.5 (088.8) Н.д. Андреев н А . Оолодовнднов;:.. „, 1 F !

С

/ !

Государственный институт по про ктнррванию осябван тй и фундаментов "Фундаментщххй -. ",,-;, 1 (72) Авторы изобретения (71) 3а яв итель (54 ) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ СЕВКИН

В ГРУНТЕ

Изобретение относится к строительной технике и может быть использовано для образования скважин с последующей установкой в них.анкеров для закрепления стен в грунте или подпорных стенок.

Известно устройство для образования скважин в грунте, содержащее конусный расширитель и пневмопробойник (11.

Однако данное устройство не исключает эаклинку пневмопробойника в конусе расширителя и не обеспечивает при реверсировании его бесперебойного извлечения по мере необходимости.

Известно также устройство для пробивания скважин, включающее расширитель, пневмопробойник, стакан и воздухопроводящий шланг (2) .

Однако в этом устройстве трудно извлекать пневмопробойник иэ расширителя.

Целью изобретения является повышение эффективности извлечения пневмопробойннка из конусного расширителя.

Эта цель достигается тем, что пневмопробойник снабжен установленной в нижней части подпружиненной втулкой и подпружиненными шайбами,. установленными между стаканом и пневмопробойннком, прн этом расширитель выполнен с проточкой, в расширитель выполнен с проточкой которой размещена упорная втулка.

Прижимной стакан выполнен на свободном конце с шестигранной головкой.

На фиг. 1 изображено предлагаемое устройство, разрез; на фиг. 2 разрез A-A на фиг. 1.

Устройство для образования скважин в грунте состоит из снабженного съемным наконечником конусного расширителя 1, внутри которого „станов15 лен пневмопробойник 2. Внутри конусного расширителя на одном его конце вып. лнена цилиндрическая проточка 3, в которой свободно установлена цилиндрическая втулка 4 с централь2О ным коническим отверстием под малый конус пневмопробойника 2. На другом конце внутри конусного расширителя

1 выполнена резьба, в которой установлен прижимной стакан 5. Прижимной стакан 5 снабжен шайбами 6 и 7, между которыми установлена пружина

8. Прижимной стакан 5 выполнен с центральным отверстием для пропуска шланга 9 пневмопробойннка 2 и с

30 шестигранной головко» 10 пол торцо829789

Формула изобретения

Йг 1 вый ключ. Прижимной стакан 5 и шайбы

6 и 7 установлены с зазором относительно шланга,9 для пропуска отработанного сжатого воздуха.

Устройство работает следующим образом.

При подаче сжатого воздуха в пневмойробойник 2 энергия удара последнего передается на конусный расширитель 1 через цилиндрическую упорную втулку 4 без эффекта заклинивания в конусном расширителе 1., при этом прижимной стакан 5 с подпружиненными шайбами б и 7 фиксирует пневмопробойник 2 от обратного переме, щения.

Демонтаж пневмопробойника 2 осуществляют,подсоединив к шестигранной головке 10 прижимного стакана 5 продетый через шланг 9 торцовый ключ (не показан), отвинчивают стакан 5 и извлекают пневмопробойник 2 вместе с при:жимным стаканом 5 со съемными шайбами б и 7 и пружиной 8.

Положительный эффект устройства заключается в том, что даже при заклинивании пневмопробойника 2 в цилиндрической втулке 4 послецний вместе с ней легко извлекается на поверхность, при этом конусный расширитель 1 остается на забое скважины для осуществления дальнейших технологических операций по устройству инъекционных анкеров в грунте.

1. Устройство для образования скважин в грунте, включающее расширитель, пневмопробойник, стакан и воздухопроводящий шланг, о т л и ч а ю щ е е с я тем, что,с целью повышения эффективности извлечения пневмопробойника, он снабжен упорной втулкой, установленной в

15 нижней части и подпружиненными шайбами, установленными между стаканом и пневмопробойником, при этом расширитель выполнен с проточкой, в которой размещена упорная втулка.

2О 2. Устройство по п.1, о т л и ч a ro щ е е с я тем, что стакан выполнен на свободном конце с шестигранной головкой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 377489, кл. Е 02 F 5/16, 1976.

2. Авторское свидетельство СССР

Р 539129, кл. F. 02 D 17/142, 1965.
