Здание для содержания животных
Иллюстрации
Реферат

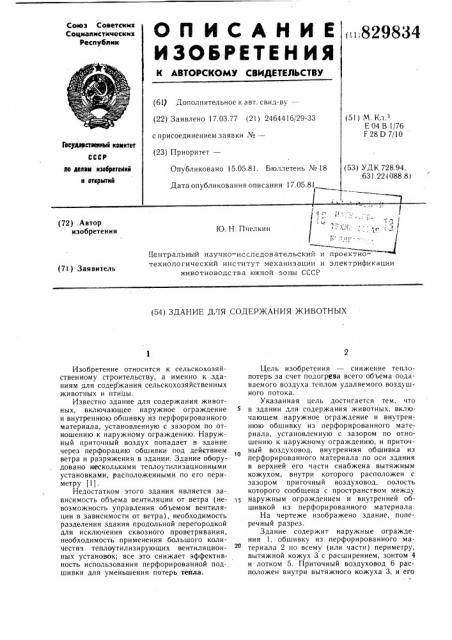

Союз Советскнх
Соцналнстнческнх
Респубпнк
ОП ИСАНИЕ
ИЗЬВРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ;829834 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.03.77 (21) 2464416/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. з
E 04 В 1/76
F 28 D 7/10
Гееудерстеенный намнтет нв леням нзебретеннй н етнрытнй (53) УДК 728.94. .631.22 (088.8) Опубликовано 15.05.81. Бюллетень № 18
Дата опубликования описания 17.05.81
1 : t
I проектноэлектрификации (72) Автор изобретения
Ю. H. Пчелкин
Центральный научно-исследовательский и технологический институт механизации и животноводства южной зоны СССР (71) Заявитель (54) ЗДАНИЕ ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ
Изобретение относится к сельскохозяйственному строительству, а именно к зданиям для содержания сельскохозяйственных животных и птицы.
Известно здание для содержания животных, включающее наружное ограждение и внутреннюю обшивку из перфорированного материала, установленную с зазором по отношению к наружному ограждению. Наружный приточный воздух попадает в здание через перфорацию обшивки под действием ветра и разряжения в здании. Здание оборудовано несколькими теплоутилизационными установками, расположенными по его периметру (1) .
Недостатком этого здания является зависимость объема вентиляции от ветра (невозможность управления объемом вентиляции в зависимости от ветра), необходимость разделения здания продольной перегородкой для исключения сквозного проветривания, необходимость применения большого количества теплоутилизирующих вентиляционных установок; все это снижает эффективность использования перфорированной подшивки для уменьшения потерь тепла.
Цель изобретения — снижение теплопотерь за счет подогрева всего объема подаваемого воздуха теплом удаляемого воздушного потока.
Указанная цель достигается тем, что в здании для содержания животных, включающем наружное ограждение и внутреннюю обшивку из перфорированного материала, установленную с зазором по отношению к наружному ограждению, и приточный воздуховод, внутренняя обшивка из перфорированного материала по оси здания в верхней его части снабжена вытяжным кожухом, внутри которого расположен с зазором приточный воздуховод, полость которого сообщена с пространством между наружным ограждением и внутренней обшивкой из перфорированного материала.
На чертеже изображено здание, поперечный разрез.
Здание содержит наружные ограждения 1, обшивку из перфорированного материала 2 по всему (или части) периметру, вытяжной кожух 3 с расширением, зонтом 4 и лотком 5. Приточный воздуховод 6 расположен внутри вытяжного кожуха 3, и его
829834
Составитель Г. Кузьменкова .
Редактор М. Хома Техред А. Бойкас Корректор Н. Степ
Заказ 2724/17 Тираж 765 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 полость (воздуховод) сообщена с пространством 7 между наружным ограждением 1 и внутренней обшивкой из перфорированного материала 2 через приточные трубы 8.
Наружный воздух вентилятором нагнетается в приточный воздуховод 6, в котором он подогревается за счет теплообмена через стенку с потоком удаляемого из помещения через вытяжной кожух 3 теплого воздуха.
Из воздуховода подогретый воздух через трубы 8 нагнетается в пространство 7 между наружным ограждением 1 и обшивкой 2, из которого через отверстия в перфорации попадает в помещение, а из него через ко.жух 3 — наружу. Образующийся на воздузоводе конденсат стекает в лоток 5 и отводится в канализацию.
Предлагаемое здание позволяет повысить эффективность применения внутренней перфорированной обшивки и улучшить тепловой режим здания в холодный период года.
Формула изобретения
Здание для содержания животных, включающее наружное ограждение и внутреннюю обшивку из перфорированного материала, установленную с зазором по отношению к наружному ограждению, и приточный воздуховод, отличающееся тем, что, с целью снижения теплопотерь за счет подогрева всего объема подаваемого воздуха теплом удаляемого воздушного потока, внутренняя обшивка из перфорированного материала по оси здания в верхней его части снабжена вытяжным кожухом, внутри которого расположен с зазором приточный воздуховод, полость которого сообщена с пространстсэм между наружным .ограждением и внутренней
15 обшивкой из перфорированного материала.
Источники информации, принятые во внимание при экспертизе
1. Егиазаров А. Г. и др. Отопление и вентиляция сельскохозяйственных зданий.
Киев, «Будтвельник», 1976, с. 178 — 179.
