Реферат

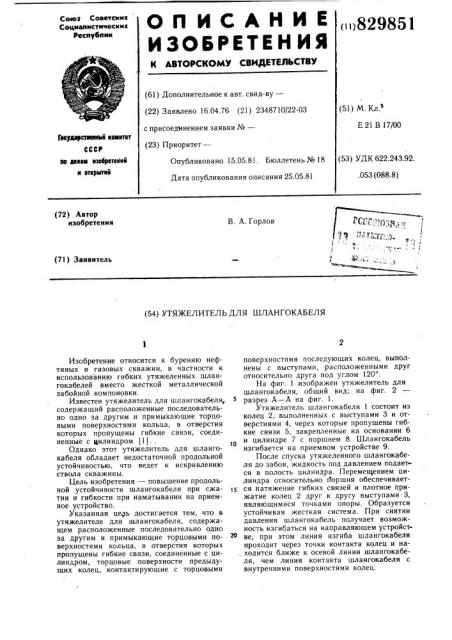

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз CosегоtNx

Соцмалистнческик

Республик

<»>829851 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.04.76 (21) 2348710/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Е 21 В 17/00 Гас,тдэрстаелйым KoMNT97

СССР м делам лзабретеллй и етлрмткй (53) УДК 622.243.92..053 (088.8) Опубликовано 15.05.81. Бюллетень № 18

Дата опубликования описания 25.05.81 (72} Автор изобретения

В. А. Горлов (71) Заявктель (54) УТЯЖЕЛИТЕЛЬ ДЛЯ ШЛАНГОКАБЕЛЯ

Изобретение относится к бурению нефтяных и газовых скважин, в частности к использованию гибких утяжеленных шлангока белей вместо жесткой металлической забойной компоновки.

Известен утяжелитель для шлангокабеля, содержащий расположенные последовательно одно за другим и примыкающие торцовыми поверхностями кольца, в отверстия которых пропущены гибкие связи, соединенные с цилиндром (1)., Однако этот утяжелитель для шлангокабеля обладает недостаточной продольной устойчивостью, что ведет к искривлению ствола скважины.

Цель изобретения — повышение продольной устойчивости шлангокабеля при сжатии и гибкости при наматывании на приемное устройство.

Указанная цель достигается тем, что в утяжелителе для шлангокабеля, содержащем расположенные последовательно одно за другим и примыкающие торцовыми поверхностями кольца, в отверстия которых прочущены гибкие связи, соединенные с цилиндром, торцовые поверхности предыдущих колец, контактирующие с торцовыми поверхностями последующих колец, выполнены с выступами, расположенными друг относительно друга под углом 120 .

На фиг. 1 изображен утяжелитель для шлангокабеля, общий вид; на фиг. 2 разрез А — А на фиг. 1.

Утяжелитель шлангокабеля 1 состоит из колец 2, выполненных с выступами 3 и отверстиями 4, через которые пропущены гибкие связи 5, закрепленные на основании 6 и цилиндре 7 с поршнем 8. Шлангокабель изгибается на приемном устройстве 9.

После спуска утяжеленного шлангокабеля до забоя, жидкость под давлением подается в полость цилиндра. Перемещением цилиндра относительно поршня обеспечивается натяжение гибких связей и плотное прижатие колец 2 друг к другу выступами 3, являющимися точками опоры. Образуется устойчивая жесткая система. При снятии давления шлангокабель получает возможность изгибаться на направляющем устройстве, при этом линия изгиба шлангокабеля проходит через точки контакта колец и на. ходится ближе к осевой линии шлангокабеля, чем линия контакта шлангокабеля с внутрен ни ми повер хи остя ми колец.

829851

Формула изобретения

Составитель Г Вронская

Редактор М. Хома Техред А. Бойкас Корректор О. Билак

Заказ 2755/22 Тираж 627 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская . наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение позволяет увеличить гибкость шлангокабеля при намотке его на барабан и устойчивость его в рабочем положении, что обеспечивает автоматизацию процесса бурения скважин.

Утяжелитель для шлангокабеля, содержащий расположенные последовательно одно за другим и примыкающие торцовыми поверхностями кольца, в отверстия которых пропущены гибкие связи, соединенные с цмлиндром, отличающийся тем, что, с целью повышения продольной устойчивости шлангокабеля при сжатии и гибкости при наматывании на приемное устройство, торцовые поверхности предыдущих колец, контакти- рующие с торцовыми поверхностями последующих колец, выполнены с выступами, расположенными друг относительно друга под углом 120 .

Источники информации, 1О принятые во внимание при экспертизе !. Авторское свидетельство СССР № 467990, кл. Е 21 В 17/00, 25.12.72 (прототип) .
