Реферат



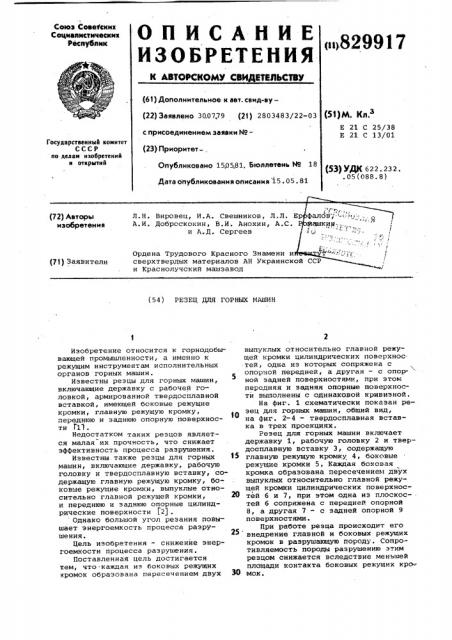

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистичесиик

Реслублик

<>829917 (61) Дополнительное к авт. свид-ву— (22) Заявлено 300779 (21) 2803483/22-03 с присоединением заявки Ио— (23) Приоритет- .

Опубликовано 1505.81. Бюллетень Ж 18

Дата опубликования описания 15. 05. 81 511М. Кл.

Е 21 С 25/38

Е 21 С 13/01

Государственный комитет

СССР по деаам изобретений и открытий (53) УДК 622. 232..05(088.8) а

Л.Н. Вировец, И.А. Свешников, Л.Л. Ер фалов,"-"- -:.4, --., „

А.И. доброскокин, В.И. Анохин, А.С. (яашки и A.Ä. Сергеев (72) Авторы изобретения

Ордена Трудового Красного Знамени и сверхтвердых материалов AH Украинск и Краснолучский машзавод (71) Заявители (54) РЕЗЕЦ ДЛЯ ГОРНЫХ МАШИН

Изобретение относится к горнодобывающей промышленности, а именно к режущим инструментам исполнительных органов горных машин.

Известны резцы для горных машин, включающие державку с рабочей головкой, армированной твердосплавной вставкой, имеющей боковые режущие кромки, главную режущую кромку, переднюю и заднюю опорную поверхности Г11(.

Недостатком таких резцов является малая их прочность, что снижает эффективность процесса разрушения.

Известны. также резцы для горных машин, включающие державку, рабочую головку и твердосплавную вставку, содержащую главную режущую кромку, боковые режущие кромки, выпуклые относительно главной режущей кромки, и переднюю и заднюю опорные цилиндрические поверхности (2) . Однако большой угол резания поВышает энергоемкость процесса разрушения.

Цель изобретения — снижение энергоемкости процесса разрушения.

Поставленная цель достигается тем, что каждая из боковых режущих кромок образована пересечением двух выпуклых относительно главной режущей кромки цилиндрических поверхностей, одна из которых сопряжена с опорной передней, а другая — с опорной задней поверхностями, при этом передняя и задняя опорные поверхности выполнены с одинаковой кривизной.

На фиг. 1 схематически показан резец для горных машин, общий вид, на фиг. 2-4 — твердосплавная вставка в трех проекциях.

Резец для горных машин включает державку 1, рабочую головку 2 и твердосплавную вставку 3, содержащую

1З главную режущую кромку 4, боковые режущие кромки 5. Каждая боковая кромка образована пересечением двух выпуклых относительно главной режущей кромки цилиндрических поверхнос29 тей б и 7, при этом одна из плоскостей б сопряжена с передней опорной

8, а другая 7 - с задней опорной 9 поверхностями.

При работе резца происходит его внедрение главной и боковых режущих кромок в разрушающую породу. Сопротивляемость породы разрушению этим резцом снижается вследствие меньшей площади контакта боковых режущих кро

ЗО мок.

: 829917

Формула изобретения

Фию. J

Составитель Н. Ястребинская

Техред E. Кастелевич Корректор Н. Швыдкая

Мфь факаз 3443/57 Тираж 627 Подписное

ВНИИПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж- 35, Раушская наб., д. 4/5

РЕдактор Н. Ромжа филиал ППП Патент . г. Ужгород, ул. Проектная, 4

1. Резец для горных машин, включающий державку, рабочую головку и твердосплавную вставку, содержащую главную режущую кромку, боковые режущие кромки, выпуклые относительно главной режущей кромки, и переднюю и заднюю опорные цилиндрические поверхности, отличающийся тем, что, с целью снижения энергоемкости. процесса разрушения, каждая из боковых режущих кромок образована пересечением двух выпуклых относительно главной режущей кромки цилиндрических поверхностей, одна из которых сопряжена с опорной передней, а другая — с опорной задней поверхностями.

2. Резец по п. 1, о т л н ч а юшийся тем, что передняя и задняя опорные поверхности выполнены с одинаковой кривизной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 404939, кл. Е 21 В 25/38, 1972.

2. Авторское свидетельство СССР по заявке Р 2402215, кл. Е 21 С 13/01, 1976 (прототип).
