Сорбционная ловушка
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

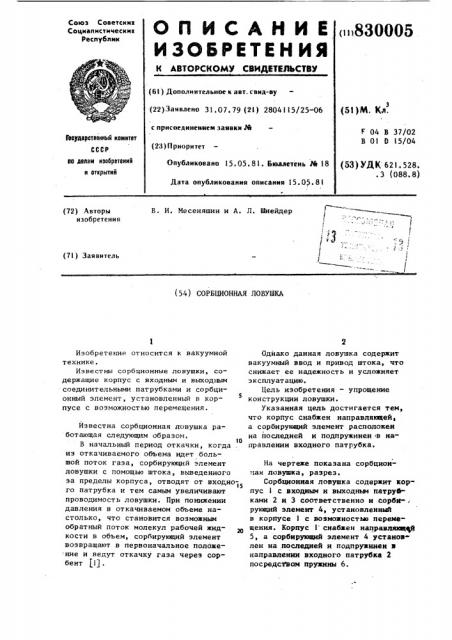

О П И с А Н И Е (1п830005
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свиа-ву
f22) Заявлено 31,07, 79 {21) 2804115/25-06 (5! ) NL. l(p.
3 с присоедииеиием заявки М
F 04 В 37/02
В 01 0 15/04
Воудерственный комнтет
СССР (23) Приоритет до делам нзобретеннй н открытнй
Опубликовано 15.05.81. Бюллетень Рй 18 (53) УДК 621 ° 528.. 3 (088. 8) Дата опубликования описаиия 15. 0 . 8 1
»
I
I 3.
1
В. И. Иесеняшин и А. Л. Шнейдер (72) Авторы изобретения (7l) Заявитель (54) СОРБЦИОННАЯ ЛОВУШКА
Изобретение относится к вакуумной технике.
Известны сорбционные ловушки, содержащие корпус с входным и выходным соединительными патрубкамн и сорбционный элемент, установленный в корпусе с возможностью перемещения.
Известна сорбционная ловушка работающая следующим образом. !
О
В начальный период откачки, когда . из откачиваемого объема идет большой поток газа, сорбирующий элемент ловушки с помощью штока, выведенного за пределы корпуса, отводят от входно15 го патрубка и тем самым увеличивают проводимость ловушки. При понижении давления в откачиваемом объеме настолько, что становится возможным обратный поток молекул рабочей жидкости в объем, сорбирующий элемент возвращают в первоначальное положе:ние и ведут откачку газа через сорбент (1) .
Одйако данная ловушка содержит вакуумный ввод и привод штока, что снижает ее надежность и усложняет эх сплуат ацию.
Цель изобретения — упрощение конструкции ловушки.
Указанная цель достигается тем, что корпус снабжен направляющей, а сорбирующий элемент расположен на последней и подпружинеи в на" правлении входного патрубка.
На чертеже показана сорбционцая ловушка, разрез.
Сорбциоиная ловушка содержит корпус 1 с входным и выходным патруб" ками 2 и 3 соответственно и сорбирующий элемент 4, установленный в корпусе l с возможностью перемещения. Корпус 1 снабжен направлякщвф
5, а сорбнрующий элемент 4 установлен на последней и подпружинен в направлении входного патрубка 2 посредствам пружины 6.
830005
К иасосу
ВНИИПИ Заказ 3286/50 Тираж 712 Подписное
Филиал ППП "Патент",г.ужгород,ул.Проектная,4
Ловушка работает следующим образом.
При откачке газа из объема в начальный период откачки сорбирующий элемент 4 под действием перепада давлений до и после элемента перемещается по направляющей 5 и открывает отверстие входного патрубка 2. При понижении давления действие силы на сорбирующий элемент уменьшается, и пружина 6 возвращает его в первоначальное положение °
При использовании такой ловушки в вакуумных системах упрощение конструкции ловушки повышает надежность и упрощает эксплуатацию систем.
Формула изобретения
Сорбционная ловушка, содерж ицая корпус с входным v. выходным соединительными патрубками и сорбирующий
5 элемент, установленный в корпусе с возможностью перемещения, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции, корпус снабжен направляющей, а сорбирующий
10 элемент расположен на последней и подпружинен в направлении входного патрубка.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
К9 633547, кл. В 01 0 15/04, 1977.
