Способ проверки положения оборудованияотносительно диаметральной плоскостисудна ha плаву

Способ проверки положения оборудованияотносительно диаметральной плоскостисудна ha плаву

Иллюстрации

Показать все

Реферат



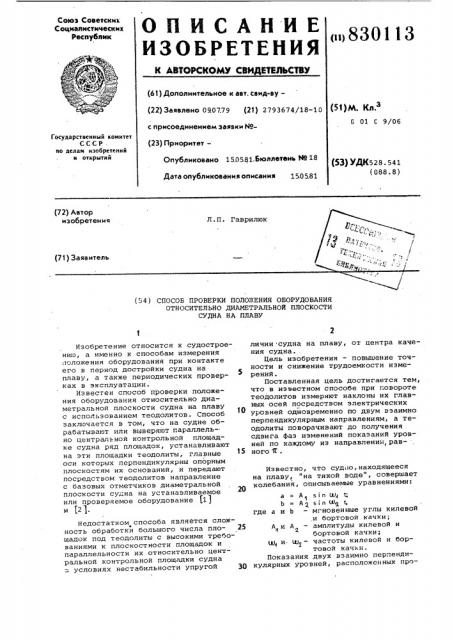

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналистнческих

Республик

ni>830113

ФЪ (61) Дополнительное к авт. свид-ву— (22) Заявлено 090779 (21) 2793674/18-10 с присоединением заявки ¹(23) Приоритет—

Опубликовано 15,05.81.Бюллетень 89 18

Дата опубликования описания 15.05.81 (51)М. Кл.

G 01 С 9/06

Государственный комитет

СССР но делам изобретений н открытий (53) УДК528. 541 (088.8) (72) Автор изобретения

Л.П. Гаврилюк (71) Заявитель (54) СПОСОБ ПРОВЕРКИ ПОЛОЖЕНИЯ ОБОРУДОВАНИЯ

ОТНОСИТЕЛЬНО ДИАМЕТРАЛЬНОЙ ПЛОСКОСТИ

СУДНА HA ПЛАВУ

Изобретение относится к судостроению, а именно к способам измерения положения оборудования при контакте его в гериод достройки судна на плаву, а также периодических проверках в эксплуатации.

Известен способ проверки положения оборудования относительно диаметральной плоскости судна на плаву с использованием теодолитов. Способ заключается в том, что на судне обрабатывают или выверяют параллельно центральной контрольной площадке судна ряд площадок, устанавливают на эти площадки теодолиты, главные оси которых перпендикулярны опорным плоскостям их оснований, и передают посредством теодолитов направление с базовых отметчиков диаметральной плоскости судна на устанавливаемое или проверяемое оборудование (1)

Е2 1Недостатком способа является сложФ ность обработки большого числа пло- 25 щадок под теодолиты с высокими требованиями к плоскостности площадок и параллельности их относительно центральной контрольной площадки судна условиях нестабильности упругой 3р линии судна на плаву, от центра качения судна..

Цель изобретения — повышение точности и снижение трудоемкости измерений.

Поставленная цель достигается тем, что в известном способе при говороте теодолитов измеряют наклоны их главных осей посредством электрических уровней одновременно по двум взаимно перпендикулярным направлениям, а теодолиты поворачивают до получения сдвига фаз изменений показаний уровней по каждому из направлений, рав-ного 1С.

Известно, что суд ю,находящееся на плаву, "на тихой воде", совершает колебания, описываемые уравненияьы: а = A„ sin и

b = 42 sin U»y где а и Ь вЂ” мгновенные углы килевой и бортовой качки;

А и 4 — амплитуды килевой и

2 бортовой качки;

1т» и Ю вЂ” частоты килевой и бор2

TosoA качни.

Показания двух взаимно перпендикулярных уровней, расположенных про830113

ИИПИ Заказ 3050/38 раж 642 Подписное извольно относительно осей килевой и бортовой качки будут: с А s i n m< t сОз +A s in ц/ t s inð

d=AgsinQl t cosp — A sin g/ t sing, где угол между одним из уровней и осью бортовой качки 5 судна.

При =4У показания уровней

Г,-ь с — (а4 Ь) и 4 = †(Ь вЂ” а) сдвинуты по фазе на 180 . Уровни в этом положении расположены симметрично относи тельно осей качки судна.

Таким образом с помощью электрического уровня определяют направления осей качения судна, являющихся естест-1 венной изМерительной базой отсчета азимутальных углов.

На. чертеже представлена схема выверки гироприбора.

Теодолит 1, снабженный злектри- 20 ческим уровнем 2, выверяют в створ по базовой линии, диаметральной плоскости судна 3. В этом положении на горизонтальном лимбе теодолита 1 устанавливают нулевой отсчет. Тео- 5 долит 4, снабженный электрическим уровнем 5, выверяют перпендикулярно зеркалу М на базовой оси гироприбора 6 и устанавливают в этом положении на горизонтальном лимбе теодолита . О

4 нулевой отсчет. Уровни 2 и 5 поз.30 воляют измерять наклоны по двум взаимно перпендикулярным направлениям каждый. Сигналы по каждому из направлений поступают на схему сравнения. Разворачивают теодолиты 1 и

4 вокруг их главных осей до получения сдвига фаз изменений показаний уровней по каждому иэ двух взаимно перпендикулярных направлениях, равного 180 . Измеряют азимуталь — 4О ные углы поворота теодолитов и по разности последних судят о параллельности базовой оси гироприбора

6 относительно диаметральной плоскости судна.

Предложенный способ позволяет исключить обработку большого числа площадок под теодолиты, не требует вскрытия отверстий в корпусных конструкциях судна и прокладки световых каналов для виэирных лучей, исключить трудоемкую операцию кренования судна.

Формула изобретения

Способ проверки положения оборудования относительно диаметральной плоскости судна на плаву с исполь,зованием двух теодолитов, снабженных электрическими уровнями, включающий установку одного из теодолитов по диаметральной плоскости судна; а второго теодолита по базовой линии проверяемого оборудования, поворот теодолитов до получения равных отсчетов по электрическим уровням, измерение азимутальных углов поворота теодолитов и определение по разности азимутальных углов величины рассогласования оборудования относительно диаметральной плоскости судна, о т л и ч а ю щ и и с я тем, что, с целью повышения точности и снижения трудоемкости измерений, при повороте теодолитов измеряют наклоны их главных осей посредством электрических уровней одновременно по двум взаимно перпендикулярным направлениям, а теодолиты поворачивают до получения сдвига фаз изменений показаний уровней по каждому из направлений, равного

Ю .

Источники информации, принятые во внимание при экспертизе

1. Гаврилюк Л.П. и Марченко С.И.

Применение теодолитов для судовых проверочных работ на плаву. Труды НКИ.

Вып. 80. Николаев, 1974.

2.Акцептованная заявка Великобритании Р 1321025, кл. С 01 С 9/06, 20.06.79.

Филиал ППП "Патент", г. Ужгород, ул.Проектная,4
