Реферат

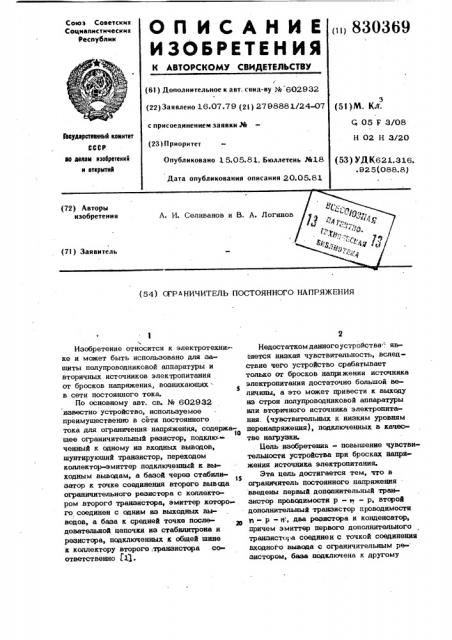

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски н

Социалистичесиии

Республик (>i) 830369 (61) Дополнительное к авт. свид-ву hh 602932

t51)lVL. КА; (22) Заявлено 16.07.79 (21 ) 2798881/24-07

Q 05 F 3/08

Н 02 Н 3/20 с присоединением заявки РЙ

3Ъеударетвенньй квинтет

СССР

lo делам нзееретеннй н еткрытнй (23) Приоритет

Опубликовано 15.05.81. Бюллетень РЙ18 (53) УД К621,316. . 92 5 (088. 8) Дата опубликования описания 20.05.81 (54) ОГРАНИЧИТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ

Ф 1

Изобретение относится к электротехни:ке и может быть использовано для защиты полупроводниковой аппаратуры и вторичных источников электропитания

or бросков напряжения, возникающих5 в сети постоянного тока.

По основному авт. св. 14 602932 известно устройство, используемое преимущественно в сети постоянного тока для ограничения напряжения, содержа о щее ограничительный резистор, подклю.-» ченный к одному из входных выводов, шунтирующий транзистор, переходом коллектор- миттер подключенный к выходным выводам, а базой через стабили15 затор к точке соединения второго вывща ограничительного резистора с коллектором второгб транзистора, эмиттер которо». го соединен с одним из выходных выводов, а база к средней точке последовательной цепочки из стабилитрона и резистора, подключенных к общей шине к коллектору второго, транзистора соответственно f1(.

Недостаткомданногоустройства ; явеяется низкая чувствительность, вследствие чего устройство срабатывает только от бросков нащнжения источника электропитания достаточно большой величины, а это может привести к выходу из строя полупроводниковой аппаратуры или вторичного источника электропитания. (чувствительных к низким уровням перенапряжения), подключенных в качестве нагрузки.

Oem изобретения — повышение чувствительности устройства при бросках напряжения источника электропитания.

Эта цель достигается тем, что в ограничитель постоянного напряжения введены первый дополнительный транзистор проводимости р — т — р, второй дополнительный транзистор проводимости

n - р — n, asa резистора и конденсатор, причем эмиттер первого дополнительного транзист а соединен с точкой соединения входного вывода с ограничительным резистором, база подключена к другому

3 8303 выводу ограничительного резистора и одной обкладке конденсатора, а коллектор этого транзистора через первый дополнительный резистор к базе второго дополнительного транзистора и одному

5 выводу второго дополнительного резистора, коллектор второго дополнительного транзистора соединен с катодом стабилитро-на, расположенного в цепи формирования управляющего напряжения, а эмиттер 10 второго дополнительного транзистора подключен к обшей шине, которая соединена с другой обкладкой конденсатора и другим выводом второго дополнительного резистора. 15

На чертеже изображена принципиальная электрическая схема устройства.

Схема ограничителя постоянного напряжения содержит ограничительный резистор 1, защитный транзистор 2, шунтирующий транзистор 3, цепь формирования управляющего напряжения, состоящую из резистора -Ъ и стабилитрона 5, ограничительный стабилитрон 6, первый допол нительный транзистор 7, второй дополнительный транзистор 8, конденсатор 9 и два дополнительных реэйстора 10 и 11.

Ограничитель постоянного напряжения работает следующим образом.

При отсутствии бросков напряжения в цепи источника электропитания защитный транзистор 2 открыт, транзисторы 3, 7 и 8 закрыты, конденсатор 9 заряжен до напряжения источника электропитания.

При бросках напряжения в цепи транзистор 7 отпирается вследствие увеличения падения напряжения на ограничительном резисторе 1, которое подается через конденсатор 9, транзистор. 8 также отпирается, вследствие увеличения напряже- 40 ния, подаваемого на переход база мяч терэтого транзистора с резистора 11, и

/ своим переходом коллектор-емиттер шунтирует стабилитрон 5, что приводит к

69 4 увеличению падения напряжения на резисторе 4 и повышению эффективности запирания защитного транзистора 2 и отпирания шунтируюшего транзистора 3, Изобретение позволяет повысить чувствительность защиты полупроводниковой аппаратуры от бросков питающего напряжения; что повышает надежность ее работы. формула изобретения

Ограничитель постоянного напряжения по авт. св. % 602932, о т л ич а ю шийся тем, что, с целью повышения чувствительности, в него введены первый дополнительный транзистор проводимости р — Il — р, второй дополнительный транзистор проводимости гг-р-h, два резистора и конденсатор, причем эмиттер первого дополнительного транзистора соединен с точкой соединения входного вывода с ограничительным резистором, база подключена к другому выводу ограничительного резистора и одной обкладке конденсатора, а коллектор этого транзистора через первый дополнительный резистор к базе второго дополнительного транзистора и одному выводу второго дополнительного резистора, KQJlpeKTop второго дополнительного транзистора соединен с катодом стабилитрона, расположенного в цепи формирования управляющего напряжения, а эмиттер второго дополнительного транзистора подключен к обшей шине, которая соединена с другой обкладкой конденсатора и другим выводом второго дополнительного резистора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 602932, кл. G 05 F 3/08, 1978.
