Реферат

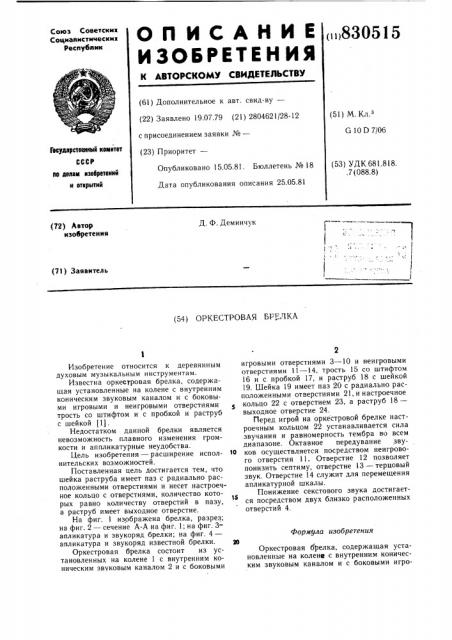

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социапистическиа

Республик » 830515 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.07.79 (21) 2804621/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

G 10 D 7/06

Гееударствекнма квмктет (53) УДК 681.818..7 (088.8) Опубликовано 15.05.81. Бюллетень № 18

Дата опубликования описания 25.05.81 пв делам кзовретений и вткрмтий

Д. Ф. Деминчук (72) Автор изобретения (71) Заявитель (54) ОРКЕСТРОВАЯ БР г(КА

Изобретение относится к деревянным духовым музыкальным инструментам.

Известна оркестровая брелка, содержащая установленные на колене с внутренним коническим звуковым каналом и с боковыми игровыми и неигровыми отверстиями трость со штифтом и с пробкой и раструб с шейкой (1) .

Недостатком данной брелки является невозможность плавного изменения громкости и аппликатурные неудобства.

Цель изобретения — расширение исполнительских возможностей.

Поставленная цель достигается тем, что шейка раструба имеет паз с радиально рас-. положенными отверстиями и несет настроечное кольцо с отверстиями, количество которых равно количеству отверстий в пазу, а раструб имеет выходное отверстие.

На фиг. 1 изображена брелка, разрез; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3апликатура и звукоряд брелки; на фиг. 4— апликатура и звукоряд известной брелки.

Оркестровая брелка состоит из установленных на колене 1 с внутренним коническим звуковым каналом 2 и с боковыми игровыми отверстиями 3 — 10 и неигровыми отверстиями 11 — 14, трость 15 со штифтом

16 и с пробкой 17, и раструб 18 с шейкой

19. Шейка 19 имеет паз 20 с радиально расположенными отверстиями 21, и настроечное кольцо 22 с отверстием 23, а раструб 18— выходное отверстие 24.

Перед игрой на оркестровой брелке настроечным кольцом 22 устанавливается сила звучания и равномерность тембра во всем диапазоне. Октавное передувание зву1О ков осуществляется посредством неигрового отверстия 11. Отверстие 12 позволяет понизить септиму, отверстие 13 — терцовый звук. Отверстие 14 служит для перемещения апликатурной шкалы.

Понижение секстового звука достигается посредством двух близко расположенных отверстий 4.

Формула изобретения

Оркестровая брелка, содержащая установленные на колене с внутренним коническим звуковым каналом и с боковыми игро830515 выми и неигровыми отверстиями трость со штифтом и с пробкой и раструб с шейкой, отличающаяся тем, что, с целью расширения исполнительских возможностей, шейка раструба имеет паз с радиально расположенными отверстиями и несет настроечное кольцо с отверстиями, количество которых рав4 но количеству Отверстий в пазу а раструб имеет выходное отверстие

Источники информации, принятые во внимание при экспертизе

1. Вертков К., Бликодатов Г., Язовицкая Э. Атлас музыкальных инструментов народов СССР. М., «Музыка», 1975, с. 29.

830515 о с>

Э

3 t о о

Фиг.4
