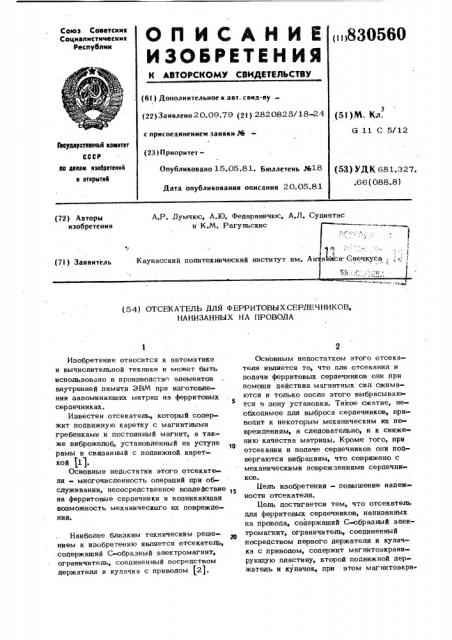

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Социалнстическин

Республик

<»>830560

I (61) дополнительное к авт. свил-ву(22) Заявлено 20.09.79 (2! ) 2820825/18-24 (51)М. Кл.

G 11 С 5/12 с присоединением -заявки .%

Гваудлрставвный кемнтет

СССР (23) П риоритет— во делам нзебретеннй и етнрытнй

Опубликовано 15.05.81. Бюллетень i%18

Дата опубликования описания 20.05.81 (53) УДК 681.327..66 (088.8) А.P. Пумчюс, А.Ю, Федаравичюс, А.Л. Судинтас и К.М. Рагупьскис (72) Авторы изобретения

« ««, ; r

a4åñ å -Снечкусв (7I) Заявитель

Каунасский политехнический институт им. Ан « (54) ОТСЕКАТЕЛЬ ДЛЯ ФЕРРИТОВЫХСЕРДЕЧНИКОВэ

НАНИЗАННЫХ НА HPOBOllA

Изобретение относится к автоматике и вычислительной технике и может быть использовано в производстве элементов внутренней памяти ЭВМ при изготовлении запоминаюших матриц HB ферритовых

3 сердечниках.

Известен отсекатель, который содержит подвижную каретку с магнитными гребенками и постоянный магнит, а также виброжелоб, установленный на уступе рамы и связанный-с подвижной карет« кой. (1).

Основные недостатки этого отсекателя - многочисленность операций при обслуживании, непосредственное воздействие 1 на ферритож е сердечники и возникаюшая возможность механического их повреждения.

Наиболее близким техническим решением к изобретению является отсекатель, содержащий С-образный электромагнит, ограничитель, соединенный посредством держателя и кулачка с приводом (2).

Основным недостатком этого отсекателя является то, что для отсекания и подачи ферритовьтх сердечников они при помоши действия магнитных сил сжимаются и только после этого выбрасываются и зону установки. Такое сжатие, не обходимое для выброса сердечников, приводит к некоторым механическим их повреждениям, а следовательно, и к снижению качества матрицы. К.роме того, при отсекании и подаче сердечников они подвергаются вибрациям, что сопряжено с механическими повреждениями сердечников.

Цель изобретения — повышение надежности отсекателя.

Цель достигается тем, что отсекатель для ферритовых сердечников, нанизанных на провода, содержащий С образный электромагнит, ограничитель, соединенный посредством первого держателя и кулачка с приводом, содержит магнитоэкранируюшую пластину, второй подвижной держатель и кулачок, при этом магнитоэкра830560 4 тель 5. Затем привод 8 останавливается, питание электромагнита 1 отключается и крайний ряд свободно висящих ферритовых сердечников захBBтыBBется пришедшим уводящим элементом для переме цения в требуемую позицию прошивки поперечным проводом. Как только крайний ряд ферритовых сердечников перемешается, опять приводится в цействие привод 8, который опускает магнитоэкранируюшую пластину 9 и поднимает в рабочую позицию ограничитель 5, Включается питание электромагнита 1, ферритовые сердечники 4 передвигаются в сторону узкого зазора (за счет действия больших магнитных сил электромагHH TB в этой стороне) и вновь распределяются, но уже в больших расстояниях цруг от друга, и процесс повторяется. нируюшая пластина закреплена во втором подвижном держателе, который соединен со вторым кулачком, связанным с приводом и размещена в плоскости, параллелькой плоскости ограничителя, на рас5 стоянии, не превышающем толщины ферритового сердечника, со стороны подачи ферритовых сердечников, а полюса электромагнита образуют зазор трапециевидной форь ы, сужающийся в месте отсека- 10 ния ферритовых сердечников.

На чертеже приведена схема отсекателя.

Отсекатепь содержит управпяемый

С-образный электромагнит 1, в трапецеидальном межполюсном зазоре которого расположена технологическая рамка 2 с натянутыми проводами 3 и нанизанными на них ферритовыми сердечниками 4,ограничитель 5, первый дер катепь 6, первый

20 кулачок 7, привод 8, магнитоэкранирующую пластину 9, второй держатель 10 и второй купачок 11.

Отсекатель работает следующим образом.

Под действием переменного магнитного поля электромагнита 1 ферритовые сердечники 4 правильными рядами распределяются в межполюсном зазоре и

Зо опираются одним крайним рядом на рамку 2, а другим - HB ограничитель 5. Так как зазор между полюсами электромагнита 1 выполнен трапецеидальной формы, то сердечники на узкой его стороне из35 за действия. больших MBTHHTHLIx сил рас пределяются в больших расстояниях друг от друга, т.е. расстояния между их рядами в этой стороне электромагнита 1 больше расстояний HB противоположной

40 стороне. В результате такого равномерно увеличивающегося распределения ферритовых сердечников 4 возможны удобное отсекание и подача крайнего ряда ферритовых сердечников в позицию прошивки (прошивочный узел на чертеже не изображен). 3пя этого к крайнему ряду ферритовых сердечников подводится, наприМер, магнитный уводящий элемент (не показан), а под действием привода 8, 50 вращающего второй кулачок 11, поднимается второй держатель 10, с которым соединена магнитоэкранирующая пластина 9. Крайний ряд сердечников с помощью пластины 9 отсекается от остальных ря55 дов ферритовых сердечников. Одновременно первый держат.ель 6, сопряженный с вращающимся первым кулачком 7, опускает прикрепленный к нему ограничиВыполнение межполюсного зазора электромагнита трапецеидальным и введение передвижной магнитоэкранизирующей пластины обеспечивает непрерывную и бесконтактную установку крайних ферритовых сердечников на место захвата и надежную подачу только по одному отсеченному ряIIy в зону прошивки. При этом все операции производятся без механических воздействий, влияющих на состояние ферритовых сердечников. Отсекатель гаранти рует качество поштучного отсекания от каждого натянутого провода практически без возможности повреждения и разрушения ферритов.

Формула изобретения

Отсекатель для ферритовых серцечников, нанизанных HB провода, содержащий

С-образный электромагнит, ограничитель, соединенный посредством первого держателя и кулачка с приводом, о т л и ч аю шийся тем, что, с целью повышения надежности отсекателя, он содержит магнитоэкранирующую пластину, второй подвижной держатель и кулачок, при этом магнитоэкранирующая пластина закреплена во втором подвижном держателе, который соединен со вторым кулачком> связанным с приводом, и размещеHB B IIJIOCKOCTH IIQPBJUlPJIbHOII IlIIOCKOCTH ограничителя, на расстоянии, не превышающем толщины ферритового сердечника, со стороны подачи ферритовых сердечников, а полюса электромагнита образуют зазор трапецеидальной формы, сужа830560

Составитель B. Вакар

Техред А. Ач Корректор Е. Рошко

Редактор М. сниткина

Заказ 2896/3 1 Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 ющийся в месте отсекания ферритовых сердечников.

И с точ ники инфс рм ации, принятые во внимание при экспертизе

1. Авторское свидетельство

М 433538, кп. G 11 С 5/08.

2. Авторское свидетельство

% 642769, кл. 5 11 С 5/12, 5 (прототип) .

СССР

1974.

СССР

197!
