Цоколь электрической лампы накаливания
Иллюстрации
Реферат
Союз Советсккл
Соцкалкстическкк
Реслублкк

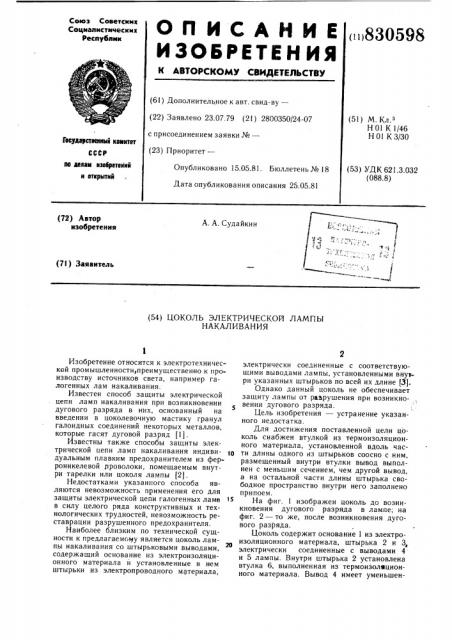

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()830598 (6l ) Дополнительное к авт. свид-ву— (22) Заявлено 23.07.79 (21) 2800350/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з
Н 01 К 1/46
H01 КЗ/30
Гвс длрстаквлмй KolIHT97 лв делам лзабратекий и еткрмтий (53) УДК 621.3.032 (088.8) Опубликовано 15.05.81. Бюллетень № 18
Дата опубликования описания 25.05.81 (72) Автор изобретения
А. А. Судайкин (7!) Заявитель (54) ЦОКОЛЬ ЭЛЕКТРИЧЕСКОЙ ЛАМПЫ
НАКАЛИВАНИЯ
Изобретение относится к электротехнической промышленности, преимущественно к производству источников света, например галогенных лам накаливания.
Известен способ защиты электрической цепи ламп накаливания при возникновении дугового разряда в них, основанный на введении в цоколевочную мастику гранул галоидных соединений некоторых металлов, которые гасят дуговой разряд (1).
Известны также способы защиты электрической цепи ламп накаливания индиви- 1О дуальным плавким предохранителем из ферроникелевой проволоки, помещаемым внутри тарелки или цоколя лампы (2).
Недостатками указанного способа являются невозможность применения его для защиты электрической цепи галогенных ламп 11 в силу целого ряда конструктивных и технологических трудностей, невозможность реставрации разрушенного предохранителя.
Наиболее близким по технической сущности к предлагаемсму является цоколь лампы накаливания со штырьковыми выводами, содержащий основание из электроизоляционного материала и установленные в нем штырьки из электропроводного материала, электрически соединенные с соответствующими выводами лампы, установленными внутри указанных штырьков по всей их длине (3).
Однако данный цоколь не обеспечивает защиту лампы от разрушения при возникновении дугового разряда.
Цель изобретения — устранение указанного недостатка.
Для достижения поставленной цели цоколь снабжен втулкой из термоизоляционного материала, установленной вдоль части длины одного из штырьков соосно с ним, размещенный внутри втулки вывод выполнен с меньшим сечением, чем другой вывод, а на остальной части длины штырька свободное пространство внутри него заполнено припоем.
На фиг. 1 изображен цоколь до возникновения дугового разряда в лампе; на фиг. 2 — то же, после возникновения дугового разряда.
Цоколь содержит основание 1 из электроизоляционного материала, штырька 2 и 3, электрически соединенные с выводами 4 и 5 лампы. Внутри штырька 2 установлена втулка 6, выполненная из термоизоляционного материала. Вывод 4 имеет уменьшен830598
Формула изобретения фиг. 2 фиг. 1
Составитель В. Горчанова
Техред А. Бойкас Корректор Г. Решетняк
Тираж 784 Подписное:
ВНИИПИ 1 осударственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
Редактор М. Циткина
Заказ 2671/11 ное сечение по сравнению с выводом 5. Ilpoстранство 7 заполнено припоем 8.
Так как электрический контакт вывода 4 умсньшенног0 сечения со штырьком 2 цоколя может быть осуществлен лишь посред ством припоя 8, то нри возникновении элеKтрической луги и лампе 1емпсратура вывода
4 уменьшенного сечения вышс температуры вывода 5 нормального сечения и припой 8, заполняющий свободное пространство 7 штырька 2,вытекает. Втулка 6 препятствует контакту вывода 4 со штырьком 2, поэтому электрическая цепь лампы разрывается, и электрическая дуга гаснет.
Если тело накала лампы не повреждено, то для повторного применения лампы достаточно пропаять штырек 2.
Предлагаемое устройство позволяет восстановить разрушенный плавкий предохранитель, а при условии сохранения тела накала и саму лампу; дает возможность защиты электрической цепи галогенной лампы.
Использование предлагаемого цоколя позволяет осуществить защиту электрической цепи галогенных ламп накаливания и, как следствие этого, исключить разрушение ламп при возникновении электрической дуги в них, что особенно важно при эксплуатации ламп в дорогостоящей аппаратуре.
Цоколь электрической лампы накаливания со штырьковыми выводами, содержащий основание из электроизоляционного
5 материала и установленные в нем штырьки из электропроводного материала, электрически соединенные с соответствующими выводами лампы, установленными внутри указанных штырьков по всей их длине, отличающийся тем, что, с целью предупрежде"0 ния разрушения ламп при возникновении электрической дуги в них, он снабжен втулкой из термоизоляционного материала, установленной вдоль части длины одного из штырьков соосно с ним, размещенный внутри втулки вывод выполнен с меньшим сечением, чем другой вывод, а на остальной части длины штырька свободное пространство внутри него заполнено припоем.
Источники информации, принятые во внимание при экспертизе
I Патент Швеции № 389426, кл. Н Ol К 3/16, 1976.
2. Ульмишек Л. Г. Производство электрических ламп накаливания. М., «Энергия», 1966.
3. Патент Великобритании № 1418072, кл. Н 2 Е, 1975.
