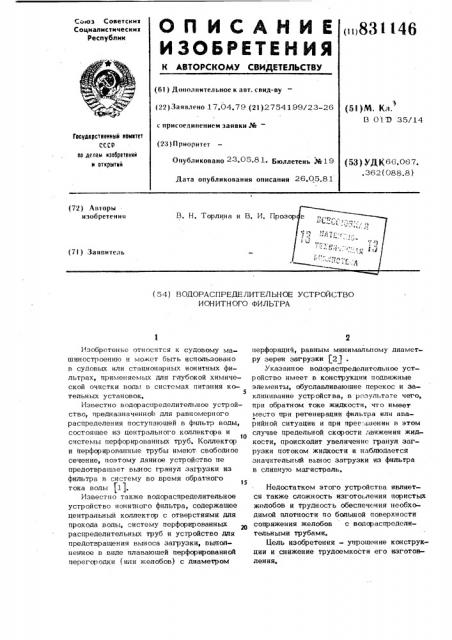

Реферат



< 831146

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)Заявлено 17.04.79 (21)2754199/23-26 с присоединением заявки ¹ (2 j) Приоритет

Опубликовано 23 05 81 Бюллетень №19

Дата опубликования описания 26,05.81 (51)Nl. Кл.

l3 01З 35/14

Гооудврстеенный ноинтет

СССР оо делам нзооретеннй н открытнй (53) УДК66.067, . 362 (088.8 ) (54) ВОДОРАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

ИОНИТНОГО ФИЛЬТРА

Изобретение относится к судовому машиностроению и может быть использовано в судовых или стационарных ионитных фильтрах, применяемых для глубокой химической очистки воль. в системах питания ко5 тельных установок.

Известно водораспределительное устройство, предназначенноЬ для равномерного распределения поступающей в фильтр воды, состоящее из центрального коллектора и то системы перфорированных труб. 1(оллектор и перфорированные трубы имеют свободное сечение, поэтому данное устройство не предотвращает вынос гранул загрузки из фильтра в систему во время обратного тока воды (11.

Известно также водораспределительное устройство ионитттого фильтра, содержащее центральный коллектор с отверстиями для прохода воды, систему перфорированных распределительных труб и устройство для предотвращения выноса загрузки, выполненное в виде плавающей перфорированной перегородки (или желобов) с диаметром перфораций, равным минимальному диаметру зерен загрузки (2g .

Указанное водораспределительное устройство имеет в конструкции подвижные элементы, обуславливающие перекос и заклинивание устройства, в результате чего, при обратном гоке жидкости, что имеет место при регенерации фильтра или аваЮ рийной ситуации и при прег:,1щении в этом случае предельной скорости движения жидкости, происходит увеличение гранул загрузки потоком жидкости и наблюдаешься значительный вынос загрузки из фильтра в сливную магистраль.

Недостатком этого устройства является также сложность изгогоьления пористых желобов и трудность обеспечения необходимой плотности по большой поверхности сопряжения желобов с водараспределигельными трубами.

Цель изобретения — упрощение конструкции и снижение трудоемкости его изготовления.

П ставленная цель достигается тем, что перегородка выполнена в виде конуса и установлена в центральном коллекторе.

На чертеже схематически изображено предлагаемое волораспрелелительное устройство, разрез.

Водораспределительное устройство содержит колл ктор 1 с перфорированными отводными трубами 2, отверстием 3 в нижней части коллектора и подвижный конус

4, установленный внутри коллектора, Устройство работает следующим образом.

При нормальном токе жидкость посту— пает в коллектор 1 и прижимает конус 4

15 к нижней части коллектора. Конус закрывает отверстие 3, и основной поток жидкости направляется в водораспределительные трубы 2. Незначительная часть жидкости поступает в фильтр через перфорацию кои нуса. Если в процессе эксплуатации или при регенерации скорость движения жидкости через фильтр в обратном направлении превышает предельно допустимую, конус 4

5 поднимается вверх по коллектору 1 до упора и перекрывает вьсход жидкости из фильтра. При этом часть жилкости проходит через отверстия в конусе, исключая значительный рост перепала лавления.

При обратном токе жидкости в фильтре предлагаемое устройство гарантирует предотвращение выноса из фильтра в систему гранул загрузки, упрощает конструкп по и снижает трудоемкость изгс говчения водораспрелелительн ого у стр ойс тва.

Формула изобретения

Водораспределительное ус1р ойство ион итного фильтра, содержащее центральный коллектор с отверстием для прохода воды, систему перфорированных распределительйых труб и устройство для предотвращения выноса загрузки в виде и"рфорированной перегородки,.установленной с возлсожностью вертикального перемещения, и лиаметром перфорации, равным минимальному диаметру зерен загрузки, о т л и— ч а ю щ е е с я тем,что,с целью упрощен ия конструкции устр ойства для предотвращения выноса загрузки, перегородка выполнена в виде конуса и установлена в центральном коллекторе.

Источники информации, принятые во внимание при экспертизе

1, Устройства водораспределительные и дренажные ионитных фильтров. Типы, основные параме ры и размеры. ОСТ5.-1270-78.

2. Авторское свидетельство СССР

No 376106, кл. В 01 З 33/34, 1971.
