Союз Советскни

Социалмстическни

Республик

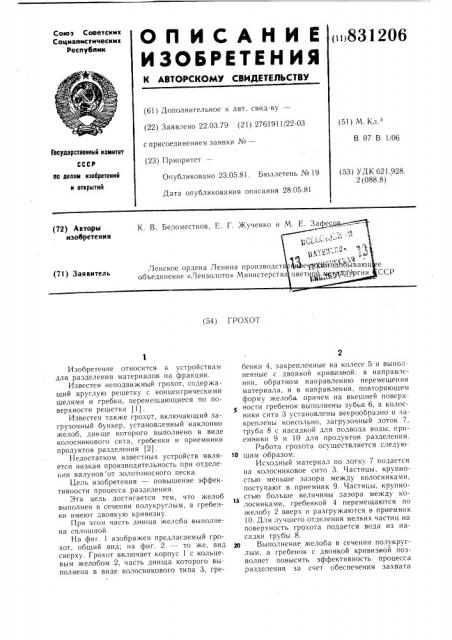

О П И С А Н И Е 831206

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.03.79 (21) 2761911(22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М, Кл э

В 07 В 1(06

Гооударстеенный комитет по аелам иэооретений и открытий (53) УДК 621.928..2 (088.8) Опубликовано 23.05.81. Бюллетень № 19

Дата опубликования описания 28.05.81 (54) ГРОХОТ

Изобретение относится к устройствам для разделения материалов на фракции.

Известен неподвижный грохот, содержащий круглую решетку с концентрическими щелями и гребки, перемещающиеся по поверхности решетки (1) .

Известен также грохот, включающий загрузочный бункер, установленный наклонно желоб, днище которого выполнено в виде колосникового сита, гребенки и приемники продуктов разделения (2).

Недостатком известных устройств является низкая производительность при отделении валунов от золотоносного песка.

Цель изобретения — повышение эффективности процесса разделения.

Эта цель достигается тем, что желоб выполнен в сечении полукруглым, а гребенки и меют двояку ю кривизну..

При этом часть днища желоба выполнена сплошной.

На фиг. 1 изображен предлагаемый грохот, общий вид; на фиг. 2 — то же, вид сверху. Грохот вкл:очает корпус 1 с кольцевым желобом 2, часть днища которого выполнена в виде колосникового типа 3, гребенки 4, закрепленные на колесе 5 и выполненные с двоякой кривизной: в направлении, обратном направлению перемещения материала, и в направлении. повторяющем форму желоба причем на внешней поверхности гребенок выполнены зубья 6, а колосники сита 3 установлены веерообразно и закреплены консольно, загрузочный лоток 7, труба 8 с насадкой для подвода воды, приемники 9 и 10 для продуктов разделения.

Работа грохота осуществляется следую10 щим образом.

Исходный материал по лоткх 7 подается на колосниковое сито 3. Частицы, крупностью меньше зазора между колосниками, поступают в приемник 9. Частицы, крупно15 стью больше величины зазора между колосниками, гребенкой 4 перемещаются по желобу 2 вверх и разгружаются в приемник

10. Для лучшего отделения мелких частиц на поверхность грохота подается вода из насадки тру бы 8 з0 Выполнение желоба в сечении полукруглым, а гребенок с двоякой кривизной позволяет повысить эффективность процесса разделения за счет обеспечения захвата

831206) Формула изобретения

Вид А

С, стаи») с.)н 13 Р.r», )?он;) 1 i fili> l r) 3) 13. k, ii. i! н).» Тс>1ид .") 1>r»iкн; Е» )р,;r:;) 13. 1) i:нг;) Заказ . 3130 ?:3 3 и;>)) к f):>. 3 . 1 (? . i i I i i » i i r ) r.

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж-:35, Раушская наб., д. 4 5

Филиал ППГ1 .<Патент», г. Ужгород, ул Г1роектная, 4 крупных кусков материала и дополнительного .перемещсния транспортируемого материала на сите от стенок желоба к днищу.

l. Грохот, включающий загрузочный бункер, установленный наклонно желоб, днище которого выполнено в виде колосникового сита, гребенки и приемники продуктов раздел II!3ÿ, отличающийся тем, что, с целью новын)ения эффективности процесса раз,1елсния, желоб выполнен в сечении полукруга 1> м, а гребенки имекл д13оя;-.х к кри33ИЗНУ.

2. Грохот 1го II. 1, or,гинающийся теv., гго часть днища желоба выполнена сплошной.

Источники информации, принятые во внимание при экспертизе

1. Лвторское свидетельство СССР № !08449, кл. В 07 В 1?04, 1966.

2. Авторское свидетельство CC(.Ð ,¹ 366!74, кл. В 07 В 1?06, 197 l (про-! отll!! 3.
