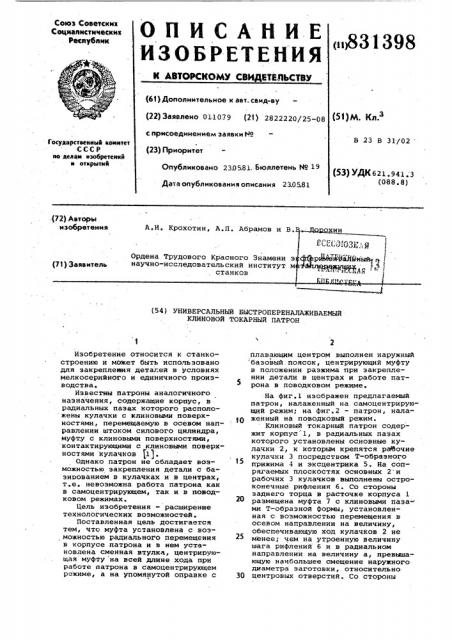

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

{22) Заявлено 011079 (21) 2822220/25-08 с присоединением заявки № (23) Приоритет

Опубликовано 230581. Бюллетень ¹ 19

Дата опубликования описания 2305.81 (Я)М. Кл.

Государственный комитет

СССР но делам изобретений и открытий

В .23 В 31 02 (53) УДК621 ° 941 3 (088. 8) .(72) Авторы об (54) УНИВЕРСАЛЬНЫЙ ВЫСТРОПЕРЕНАЛАЖИВАЕМЫИ

КЛИНОВОЙ ТОКАРНЫЙ ПАТРОН

Изобретение относится к станкостроению и может быть использовано для закрепления деталей в условиях мелкосерийного и единичного производства.

Известны патроны аналогичного назначения, содержащие корпус, в радиальных пазах которого располо жены кулачки с клиновыми поверхностями, перемещаемую в осевом направлении штоком силового цилиндра, муфту с клиновыми поверхностями, контактирующими с клиновыми поверхностямн кулачков (11.

Однако патрон не обладает возможностью закрепления детали с базированием в кулачках и в центрах, т.е. невозможна работа патрона как в самоцентрирующем, так и в поводковом режимах.

Цель изобретения — расширение технологических воэможностей.

Поставленная цель достигается тем, что муфта установлена с воэможностью радиального перемещения в корпусе патрона и в нем установлена сменная втулка, центрирующая муфту на всей длине хода при работе патрона в самоцентрирующем режиме, а на упомянутой оправке с плавающим центром выполнен наружный базовый поясок, центрнрующий муфту в положении разжима при закреплении детали в центрах и работе патрона в поводковом режиме.

На фиг.1 изображен предлагаемый патрон, налаженный на самоцентрирующий режим; на фиг.2 — патрон, налаженный на поводковый режим.

Клиновый токарный патрон содержит корпус 1, в радиальных пазах которого установлены основные кулачки 2, к которым крепятся рабочие куЛачки 3 посредством Т-образного прижима 4 и эксцентрика 5. На сопрягаемых плоскостях основных 2 и рабочих 3 кулачков выполнены остроконечные рифления б. Со стороны заднего торца в расточке корпуса 1 размещена муфта 7 с клиновыми паза-. ми Т-образной формы, установленная с возможностью перемещения в осевом направлении на величину, обеспечивающую ход кулачков 2 не менее; чем на утроенную величину шага рифлений б и в радиальном направлении на величину а, превышающую наибольшее смещение наружного диаметра заготовки,.относительно

30 центровых отверстий. Со стороны

831398 переднего торца в отверстии корпуса 1 закреплена сменная втулка 8, центрирующая муфту 7 по ее внутрен" нему диаметру. Муфта 7 соединяется с приводом с помощью фланца 9, закрепленного на муфте 7 полыми винтами 10 и резьбовой втулкой ll. Фланец 12 служит для крепления токарного патрона на шпинделе станка.

При переходе к работе патрона в поводковом режиме (Фиг.2) в корпусе патрона 1 закрепляется оправ- 1О ка 13, снабженная упруго поджатым пружинами 14 плавающим центром 15> а в торце оправки расположены жесткие упоры 16, взаимодействующие в процессе обработки с торцом детали. На наружной поверхности оправки 13 выполнены конический участок

17 и базовый поясок 18, предназначенные для центрирования муфты 7 в переднем положении (положение раэжи- О ма) .

Патрон работает следующим образом.

При работе патрона в самоцентрирующем режиме муфта 7 с .помощью сменной втулки 8 центрируется относительно оси вращения патрона. При перемещении муфты 7 в осевом направлении связанные с ннм кулачки 2 перемещают вместе с закрепленными на них рабочими кулачками 3 по радиа- ЗО льным направляющим корпуса 1 патрона и рабочие кулачки 3 центрируют и зажимают обрабатываемую деталь.

При наладке патрона иа поводковый режим с базированием по цент- 35 ровым отверстиям и торцу, втулка 8заменяется оправкой 13 с плавающим центром 15, подпружиненным пружинами 14. Обрабатываемая деталь устанавливается в центрах и поджимается задним центром (на чертеже не по40 казан) к жестким упорам 16 и включается привод зажима. При наличии смещения наружного диаметра обраба,.тываемой детали относительно центровых отверстий, вследствие того, что муфта 7 установлена в корпусе 1 патрона с возможностью перемещения в радиальном направлении, происходит самоустановка рабочих кулачков

З.относительно наружного диаметра сцентрированной по оси шпинделя станка детали. После входа кулачков 3 в контакт с деталью происходит ее зажим.

Формула изобретения

Универсальный быстропереналаживаемый клиновой токарный патрон, содержащий корпус, в радиальных пазах которого расположены кулачки с клиновыми поверхностями и перемещаемую в осевом направлении штоком силового цилиндра муфту с клиHoBbwH поверхностями, контактирующими с клиновыми поверхностями кулачков, о т л и ч а ю щ и и с я тем, что, с целью расширения технологических возможностей путем установки оправки с плавающим центром подпружиненными ведущими элементами, муфта установлена с возможностью радиального перемещения в корпусе патрона и в нем установлена сменная втулка, центрирующая муфту на всей длине хода .при работе патрона в самоцентрирующем режиме, а на упомянутой оправке с плавающим центром выполнен наружный базовый поясок, центрирующий муфту в положении разжима при закреплении детали в центрах и работе патрона в поводковом режиме.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 507986, кл. В 23 В .31/16, 1972.
