Реферат

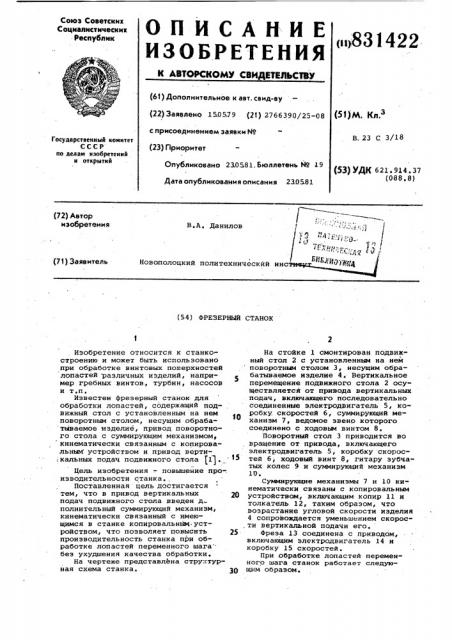

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii)831422 (63) Дополнительное к авт. свид-ву

Р1) М. Кл. (22) Заявлено 150579 (21) 2766390/25-08 с присоединением заявки ¹

B. 23 С 3/18

Государственный комитет

СССР по дедам изобретений и открытий (23) Приоритет

Опубликовано 230581, Бюллетень № 3.9 (53) УДК 621 914.37 (088. 8) Дата опубликования описания 230581 (72) Автор изобретения

В.А. Данилов

Новополоцкий политехнический инс (71) Заявитель (54) ФРЕЗЕРНЫЙ СТАНОК. Изобретение относится к станкостроению и может быть использовано при обработке винтовых поверхностей лопастей различных изделий, например гребных винтов, турбин, насосов и т.п.

Известен Фрезерный станок для обработки лопастей, содержащий под-, вижный стол с установленным на нем поворотным столом, несущим обрабатываемое изделие, привод поворотного стола с суммирующим механизмом, кинематически связанным с копировальным устройством и привод верти;кальных подач подвижного стола (I) 15

Цель изобретения — повышение про-. изводительности станка., Поставленная цель достигается тем, что в привод вертикальных 20 подач подвижного стола введен д полнительный суммирующий механизм, кинематически связанный с имеющимся в станке копировальньЖ.устройством, что позволяет повысить 25 производительность станка при обработке лопастей переменного шага" без ухудшения качества обработки.

На чертеже представлена структурная схема станка. 30

На стойке 1 смонтирован подвижный .стол 2 с установленным на нем поворотным столом 3, несущим обрабатываемое изделие 4. Вертикальное перемещение подвижного стола 2 осуществляется от привода вертикальных подач, включающего последовательно соединенные электродвигатель 5, коробку скоростей 6, суммирующий механизм 7, ведомое звено которого соединено с ходовым винтом 8.

Поворотный стол 3 приводится во вращение от привода, включающего электродвигатель 5, коробку скоростей 6, ходовый винт 8, гитару зубчатых колес 9 и суммирующий механизм

10 °

Суммирующие механизмы 7 и 10 кинематически связаны с копировальным устройством, включающим копир 11 и толкатель 12, таким образом, что возрастание угловой скорости иэделия

4 сопровождается уменьшением скорости вертикальной подачи его.

Фреза 13 соединена с приводом, включающим электродвигатель 14 и коробку 15 скоростей.

При обработке лопастей переменного шага станок работает следующим образом.

831422

Составитель М. Кольбич

Редактор Н. Кончицкая Техред Н. Майорош КорректорЕ. Рошко

Заказ 2873/4 Тираж.1148 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная, 4

От двигателя 14 через коробку 15

- скоростей фреза 13 приводится во вращение. Обрабатываемое изделие подводится к фрезе в положение, соответствующее началу обработки.

Включают электродвигатель 5, в результате чего поворотный стол 3 и 5 подвижный стол 2 получают состветственно угловое и вертикальное пеРемещения, а изделие 4 обрабатывается, При обработке лопастей постоянного шага копировальное устройство не используется. В этом случае вращение изделия 4 и вертикальное перемещение подвижного стола 2 осуществляется с постоянными скоростями, соотношение между которыми устанавливается с помощью гитары 9.

Формула изобретения

Фрезерный станок для обработки лопастей, содержащий подвижный стол с установленным на нем поворотным столом, несущим обрабатываемое изделие,привод поворотного стола с суммирующим механизмом, кинематически связанным с копировальным устройством и привод вертикальных подач подвижного стола, о т л и ч а— ю шийся тем, что, с целью повьыения произвсдительности, в привод подач .подвижного стола введен дЪ полнительный суммирующий механизм, кинематически связанный с копировальным устройством.

Источники информации, принятые во внимание при экспертизе

1. Дружинский И. A. Методы обработки сложиых поверхностей на металлорежущих станках. М.-Л.

„Машиностроение", 1965, с. 187189.
