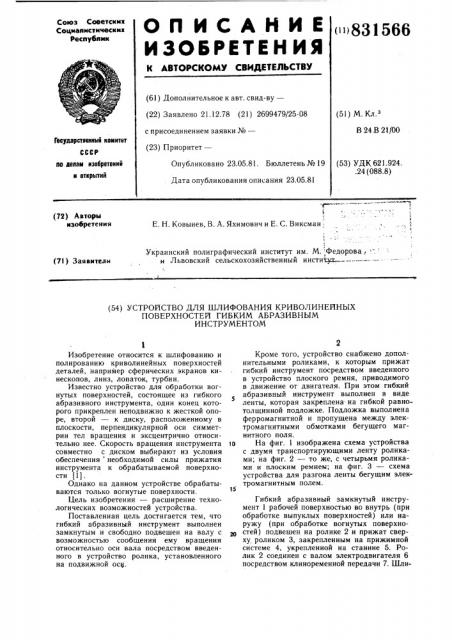

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социалистическик

Реслублик »i831566 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.12.78 (21) 2699479/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 24В 2190

Гвеударстееиимй комитет ссср

llo делам иэобретеиий и аткрмтий

Опубликовано 23.05.81. Бюллетень № 19

Дата опубликования описания 23.05.81 (53) УДК 621.924. .24 (088.8) (72) Авторы изобретения

Е. Н. Ковынев, В. А. Яхимович и Е. С. Виксман! !

Украинский полиграфический институт им. М. Федорова,,:-, и Львовский сельскохозяйственный инстиъух.. (71 ) Заявители (54) УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ КРИВОЛИНЕЙНЫХ

ПОВЕРХНОСТЕЙ ГИБКИМ АБРАЗИВНЫМ

ИНСТРУМЕНТОМ

Изобретение относится к шлифованию и полированию криволинейных поверхностей деталей, например сферических экранов кинескопов, линз, лопаток, турбин.

Известно устройство для обработки вогнутых поверхностей, состоящее из гибкого абразивного инструмента, один конец которого прикреплен неподвижно к жесткой опоре, второй — к диску, расположенному в плоскости, перпендикулярной оси симметрии тел вращения и эксцентрично относительно нее. Скорость вращения инструмента совместно с диском выбирают из условия обеспечения необходимой силы прижатия инструмента к обрабатываемой поверхности (1) .

Однако на данном устройстве обрабатываются только вогнутые поверхности.

Цель изобретения — расширение технологических возможностей устройства.

Поставленная цель достигается тем, что гибкий абразивный инструмент выполнен замкнутым и свободно подвешен на валу с возможностью сообщения ему вращения относительно оси вала посредством введенного в устройство ролика, установленного на подвижной оси.

Кроме того, устройство снабжено дополнительными роликами, к которым прижат гибкий инструмент посредством введенного в устройство плоского ремня, приводимого в движение от двигателя. При этом гибкий абразивный инструмент выполнен в виде ленты, которая закреплена на гибкой равнотолщинной подложке. Подложка выполнена ферромагнитной и пропущена между электромагнитными обмотками бегущего магнитного поля.

1о На фиг. 1 изображена схема устройства с двумя транспортирующими ленту роликами; на фиг. 2 — то же, с четырьмя роликами и плоским ремнем; на фиг. 3 — схема устройства для разгона ленты бегущим электромагнитным полем.

Гибкий абразивный замкнутый инструмент 1 рабочей поверхностью во внутрь (при обработке выпуклых поверхностей) или наружу (при обработке вогнутых поверхностей) подвешен на ролике 2 и прижат сверху роликом 3, закрепленным на прижимной системе 4, укрепленной на станине 5. Ролик 2 соединен с валом электродвигателя 6 посредством клиноременной передачи 7. Шли831566 фуемая деталь 8 установлена внутри или снаружи контура ленты, При выполнении устройства с четырьмя роликами и плоским ремнем гибкий абразивный инструмент 1 подвешен на двух роликах 9 и 10 и прижат к ним плоским рем- 5 нем 11, одетым на роликах 12 и 13 прижимной системы 14, укрепленной на станине 15.

Ролик 12 соединен с валом электродвигателя 16 посредством клиноременной передачи 17.

При выполнении устройства для разгона ленты бегущим электромагнитным полем гибкий абразивный замкнутый инструмент 1 закрепляют на равнотолщинной ферромагнитной подложке 18, помещают между электромагнитными обмотками 19, в которых возбуждается бегущее электромагнитное поле, и подвешивают на опорных роликах

20 и 21.

При всех видоизменениях устройства шлифуемая деталь 8 закреплена на станине 5 или 15 с возможностью подачи ее на вре- 2О зание и формообразующего движения подачи.

В состоянии покоя гибкий абразивный замкнутый инструмент 1 под действием сил тяжести принимает некоторый контур (начертеже показан пунктиром) . При движении вдоль своего контура гибкий инструмент 1 натягивается за счет действия на него центробежных сил и очерчивает новый контур, представляющий собой фигуру, близкую к окружности. Натягиваясь, гибкий инстру- ЗО мент 1 приобретает жесткость, необходимую для шлифования. Для увеличения интенсивности обработки гибкий абразивный инструмент 1 закрепляют совместно с гибкой равнотолщинной подложкой. Шлифуемую деталь 8 подают на врезание и сообщают ей формообразующее движение.

Возможность производить шлифование как внутренней, так и наружной частями гибкого абразивного инструмента позволяет

4 обрабатывать выпуклые, вогнутые, а также плоские поверхности.

Управление траекторией движения замкнутого гибкого инструмента регулирования скорости его контурного движения, а также применение гибких инструментов различных длин и масс обеспечивают приспособляемость инструмента к форме обрабатываемой поверхности, т. е. несложную переналадку устройства.

Формула изобретения

1. Устройство для шлифования криволинейных поверхностей гибким абразивным инструментом, содержащим вращающийся от двигателя вал, на котором подвешен инструмент, отличающееся тем, что, с целью расширения технологических возможностей устройства, гибкий абразивный инструмент выполнен замкнутым и свободно подвешен на валу с возможностью сообщения ему вращения относительно оси вала посредством введенного в устройство ролика, установленного на подвижной оси.

2. Устройство по п. 1, отли чающееся тем, что оно снабжено дополнительными роликами, к которым прижат гибкий инструмент посредством введенного в устройство плоского ремня, приводимого в движение от двигателя.

3. Устройство по пп. 1 и 2, отличающееся тем, что гибкий инструмент выполнен в виде ленты, которая закреплена на гибкой равнотолщинной подложке.

4. Устройство по пп. 1 — 3, отличающееся тем, что подложка выполнена ферромагнитной и пропущена между электромагнитными обмотками бегущего магнитного поля.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 282083, кл. В 24 В 11/00, 1969, 831566
