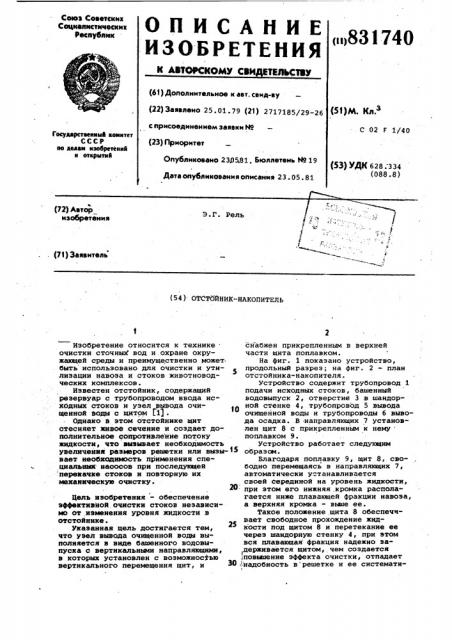

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОУСКОМУ СВИ ЕТЕЛЬСТВУ (б1) Дополнительное к авт. сеид-ву (22) Заявлено 25.01.79 (21) 2717185/29-26 ()+
Союз Советских
Социалистических
Республик с присоединением заявки М (23) Приоритет
С 02 F 1/40
Гасударственный комитет
СССР не делам изобретений н открытий
Опубликовано 2395,81. Бюллетень М 19
Дата опубликования описания 23. 05. 81 (53) УДК 628:334 (088.8) /
/"
/ (72) Автор изобретения
Э.Г. Рель
if л (71) Заявитель (54) ОТСТОЙНИК-НАКОПИТЕЛЬ
Изобретение относится к технике . очистки сточныМ вод и.охране окружающей среды и преимущественно может. быть использовано для очистки и утилизации навоза и стоков животноводческих комплексов.
Известен отстойник, содержащий резервуар с трубопроводом ввода исходных стоков и узел вывода очиценной воды с щитом (11.
Однако в этом отстойнике щит стесняет живое сечение и создает дополнительное сопротивление потоку жидкости, что вызывает необходимость увеличения размеров решетки или визывает необжщимость применения специальнык насосов при последующей перекачке стоков и повторную их механическую очистку.
Цель изобретения — обеспечение эффективной очистки стоков независимо от,изменения уровня жидкости в отстойнике.
Укаэанная цель достигается тем, что узел вывода очищенной воды выполняется в виде башенного водовыпуска с вертикальньвли направляющими, в которых установлен с возможностью вертикального перемещения щит, и
Снабжен прикрепленным в верхней части щита поплавком.
На фиг. 1 показано устройство, продольный разрез; на фиг. 2 — план отстойника-накопителя.
Устройство содержит трубопровод 1 подачи исходных стоков, башенный водовыпуск 2, отверстие 3 в шандорной стенке 4, трубопровод 5 вывода очищенной воды и трубопроводы 6 вывода осадка. В -направляющих 7 установлен щит 8 с прикрепленным к нему поплавком 9.
Устройство работает следующим
15 образсм.
Благодаря поплавку 9, щит 8, свободно перемещаясь в направляющих 7, автоматически устанавливается своей серединой на уровень жидкости, 2О при этом его нижняя, кромка располагается ниже плавающей фракции навоза, а верхняя кромка — выше ее.
Такое положение щита 8 обеспечивает свободное прохождение жидкости под щитом 8 и перетекание ее через шандорную стенку 4, при этом вся плавающая фракция надежно заl держивается щитом, чем создается
;повыаение эффекта очистки, отпадает
ЗО :надобность в решетке и ее системати831740
Формула изобретения
Тираж 1007 Подписное
ВНИИПИ Заказ 3408/42 филиал ППП Патент, г. ужгород, ул. Проектная, 4 ческой очистке, предотвращается прорыв плавакицего слоя в башне и,,связанные с этим, прочистки отводящей трубы, повторйая механическая очист ка жидкости.
Отстойник-накопитель, содержащий резервуар с трубопроводом ввода ис ходной жидкости и узел вывода очищенной воды с щитом, о т л и ч а юшийся тем, что, с целью обеспечения эффективной очистки независи.мо от изменения уровня жидкости в отстойнике, узел вывода очищенной воды выполнен в виде башенного водовыпуска с вертикальными направляющими, в котоРых о воэможностью вертикального перемещения установлен щит, и снабжен прикрепленным к щиту поплавком.
Источники информации, принятые во,внимание при экспертизе
1. Конккиков А.М. и Яковлев С.В.
Водоснабжение и канализация. И., Стройиздат, 1955, с. 415.
