Способ определения перепада давлениямежду образцами бурового раствораи пластовой жидкости

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Респубпик

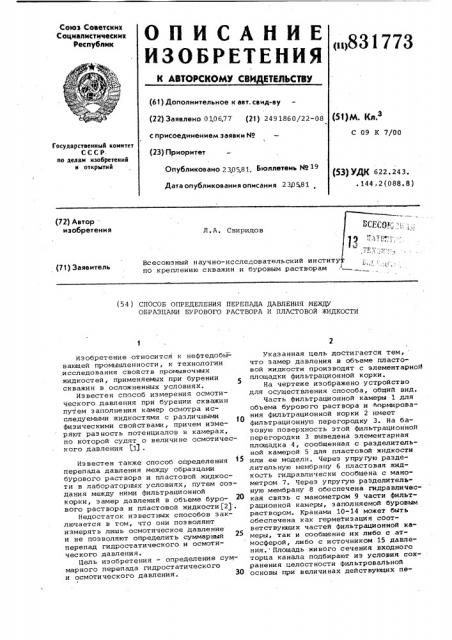

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (ii)831 ?? 3

-Ф (61) Дополнительное к авт. свид-ву (22) Заявлено 0106,77 (21) 2491860/22-08 (5t)pA. Кл 3

С 09 К 7/00 с присоединением заявки ¹

1 (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 2305.81. Бюллетень йо 19

Дата опубликования описания 238%81 (53) УДК 622.243. . 144 .2(088.8) (72) Автор . изобретения

Л.А. Свиридов

Всесоюзный научно-исследовательский институ по креплению скважин и буровым растворам (71) 3a яв и тель (54 ) СПОСОБ ОПРЕДЕЛЕНИЯ ПЕРЕПАДА ДАВЛЕНИЯ МЕЖДУ

ОБРАЗЦАМИ БУРОВОГО РАСТВОРА И ПЛАСТОВОЙ ЖИДКОСТИ

Изобретение относится к нефтедобывающей промышленности, к технологии исследования свойств промывочных жидкостей, применяемых при бурении скважин в осложненных условиях.

Известен способ измерения осмотического давления при бурении скважин путем заполнения камер осмотра исследуемыми жидкостями с различными физическими свойствами, причем измеряют разность потенциалов в камерах, по которой судят о величине осмотического давления 513 .

Известен также способ определения перепада давления между образцами бурового раствора и пластовой жидкости в лабораторных условиях, путем создания между ними фильтрационной корки, замер давлений в объеме бурового раствора и пластовой жидкости(21.

Недостаток известных способов заключается в том, что они позволяют измерять лишь осмотическое давление и не позволяют определить суммарный перепад гидростатического и осмотического давления.

Цель изобретения — определение суммарного перепада гидростатического и осмотического давления.

Указанная цель достигается тем, что замер давления в объеме пластовой жидкости производят с элементарной площадки фильтрационной корки.

На чертеже изображено устройство для осуществления способа, общий вид, Часть фильтрационной камеры 1 для объема бурового раствора и ьормирования фильтрационной корки 2 имеет фильтрационную перегородку 3 ° На базовую поверхность этой фильтрационной перегородки 3 выведена элементарная площадка 4, сообщенная с разделительной камерой 5 для пластовой жидкости или ее модели. Через упругую разделительную мембрану 6 пластовая жидкость гидравлически сообщена с манометром 7. Через упругую разделительную мембрану 8 обеспечена гидравлическая связь с манометром 9 части фильтрационной камеры, заполняемой буровым раствором. Кранами 10-14 может быть обеспечена как герметизация соответствующих частей фильтрационной камеры, так и сообщение их либо с атмосферой, либо с источником 15 давления. Площадь живого сечения входного торца канала подбирают из условия сохранения целостности фильтровальной основы при величинах действующих пе831773

ВНИИПИ Заказ 3941/80 Тираж 684 Подписное филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 репадов давления. Практически диаметр. входного канала не превышает 2 мм.

Элементарная площадка 4 на фильтрационной перегородке 3 в плане размещена на условном пересечении диаго- налей прямоугольника, образуемого ближайшими четырьмя перфорационными отверстиями фильтрационной перегородки. Благодаря этому обеспечивается сохранение таких >ке составов, толщины и свойств формируемой фильтрацион- 10 ной корки на элементарной площад«е, как и на остальных участках.

Через упругие непроницазмые мембраны 8 и б обьемы образцов бурового раствора 1 и пластовой жидкости 5 гидравлически сообщают с манометрами 9 и 7.

Осмотическую связь объемов бурового раствора 1 и пластовой жидкости

5 обеспечивают после формирования корки 2 через ее элементарную пло- 20 щажу 4. После заданной длительности формирования фильтрационной корки по манометрам 7 и 9 определяют разность давлений, которая представляет собой величину с; ммарного перепада гидростатического и осмотического давления по обе стороны фильтрационной корки. Так, при исходной отрегулированной (редуцируемой) величине гидростатического давления в

30 кг/см " и показания по манометру 9

37 кг/см величина суммарного перепада гидростатического и осмотяческого давления составляет 37 кг/см, а ве.яичина осмотической составляющей давления при этом составляет 37-30-7 кг/см. Давление по манометру 7 в этом случае, соответственно, меньше исходного.

По предлагаемому способу определение давления между образцами 40 бурового раствора и пластовой жидкос-. ти производится следующим образом

На перфорированную (фильтрационную) перегородку 3 укладывают предварительно смоченный в пластовой жидкости фильтр, заполняют образцом бурового раствора объем камеры 1, а образцом, пластовой жидкости заполняют ка>леры 5 и 5 . Сообщают посредством кранов 12 и 13 камеру 5 разде50 лителя с манометром 7. Кранами 10 и 11 сообщают камеру 1 с источником 15 давления при его заданной величине. После заданной длительности формирования фильтрационной корки 2 по манометрам 9 и 7 определяют разность показаний или суммарный перепад гидростатического и осмотического давления.

Для непосредственного определения величины дифференцированного перепада ос>лотического давления на сформированной фильтрационной корке постоянного сжатия (что имеет место при колебаниях гидростатического давления в скважине) поступают следующим образогл. После заданной длительности формирования фильтрационной корки действие гидростатического давления устраняют закрытием крана 11, открытием кранов 10, 12, 13, 14. Краны

10, 12, 14 сообщают объемы камеры 1, 5 и 5 с атмосферой.

Камеры для объема бурового раствора 1 и пластовой жидкости 5 и 5 повторно герметизируют закрытием кранов 10, 12, 13, 14. Определение развивающегося дифференцированного перепада давления после этих операций осуществляют по разности показаний манометров 9 и 7.

/ формула изобретения

Способ определения перепада давления между образцами бурового раствора и пластовой жидкости в лабораторных условиях, путем создания между ними фильтрационной корки, 3 амер давлений в объеме бурового раствора и пластовой жидкости, о т л и ч а юшийся тегл, что, с целью определения суммарного перепада гидростатического и осмотического давления, замер давления в объеме пластовой жидкости производят с элементарной площадки фильтрационной корки.

И ст оч ники и нформации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 622969, кл. Е 21 B 47/06, 1974.

2. Свиридов Л. А. и др. Исследование осмоса через фильтрационные корки буровых растворов. Сб. "Буровые растворы и крепление скважин", Краснодар, 1971, с. 54-58, прототип
