Реферат



Союз Советских

Социалистических

Республик

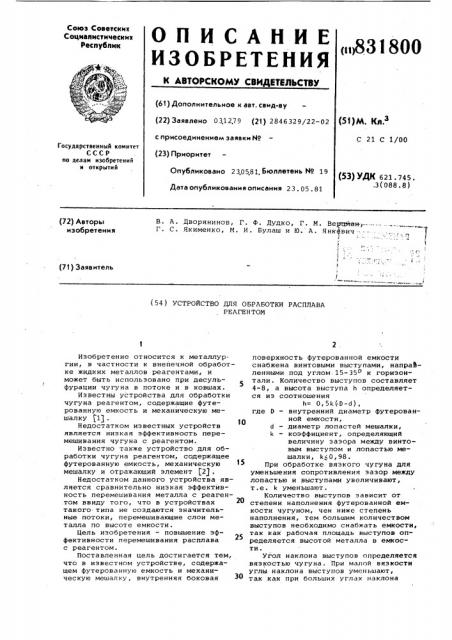

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

«i>831800

© (61) Дополнительное к евт. сеид-ву (22) Заявлено 031279 (21) 2846329/22-02 с присоединением заявки ¹ (23) Приоритет

Опубликовано 23.05.81. Бюллетень № 19

Дата опубликования описания 23. 05.81 (51)М. Клз

С 21 С 1/00

Государственный комитет

СССР по делам изобретений н открытий (53) УДН 621 . 74 5 . .3(088.8) (72) Авторы изобретения

B. А. Дворянинов, Г. Ф. Дудко, Г. М. ВерцтнантГ. С. Якименко, М. И. Булаш и Ю. А. Янк вич . -}

} (} (71) Заявитель

I (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ РАСПЛАВА

РЕАГЕНТОМ

Изобретение относится к металлургии, в частности к внепечной обработке жидких металлов реагентами, и может быть использовано при десульфурации чугуна в потоке и в ковшах.

Известны устройства для обработки чугуна реагентом, содержащие футерованную емкость и механическую мешалку $1j .

Недостатком известных устройств является низкая эффективность перемешивания чугуна с реагентом.

Известно также устройство для обработки чугуна реагентом, содержащее футерованную емкость, механическую мешалку и отражающий элемент (2) .

Недостатком данного устройства является сравнительно низкая эффективность перемешивания металла с реагентом ввиду того, что в устройствах такого типа не создаются значительные потоки, перемешивающие слои металла по высоте емкости.

Цель изобретения — повышение эффективности перемешивания расплава

25 с реагентом.

Поставленная цель достигается тем, что в известном устройстве, содержащем футерованную емкость и механическую мешалку, внутренняя боковая поверхность футерованной емкости снабжена винтовыми выступами, направленными под углом 15-35о к горизонтали. Количество выступов составляет

4-8, а высота выступа Ь определяется из соотношения

Ь= 0,5k(D-d), где 0 — внутренний диаметр футерованной емкости, d — диаметр лопастей мешалки, коэффициент, определяющий величину зазора между винтовым выступом и лопастью мешалки, kc0,98.

При обработке вязкого чугуна для уменьшения сопротивления зазор между лопастью и выступами увеличивают, т.е. k уменьшают.

Количество выступов зависит от степени наполнения футерованной емкости чугуном, чен ниже степень наполнения, тем большим количеством выступов необходимо снабжать емкости, так как рабочая площадь выступов определяется высотой металла в емкости.

Угол наклона выступов определяется вязкостью чугуна. При малой вязкости углы наклона выступов уменьшают, так как при больших углах наклона

8 31800

Формула изобретения

15

25

ЗО

Составитель A. Кондратьев

Редактор Н. Николайчук Техред Е. Гаврилешко Корректор М шароши

Зак аз 394 4/80 Тираж 618 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 создаются только локальные турбулиэации металла, не сказывающие значительного нлияния на перемешивание нсей массы чугуна. Соответственно, при большой вязкости можно применять емкости с выступами, напранленными под большими углами.

Предлагаемая конструкция устройства препятстнует образованию центральной воронки, создавая потоки металла, направленные вдоль стенок емкости вниз и далее к центру, и тем самым обеспечивает дополнительное перемешивание чугуна.

На чертеже изображено предлагаемое устройство, разрез.

Устройство содержит цилиндрическую футеронанную емкость 1 и механическую мешалку 2. На внутренней боковой поверхности и емкости 1 выполнены четыре винтовых выступа 3 под углом 35в к горизонтали. Устройство работает следующим образом.

В футерованную емкость 1 с чугуном опускают вращающуюся мешалку

2. На реагент. При вращении мешалки 2 наличие винтовых выступов 3 препятствует образованию центральной воронки на поверхности чугуна, вызыная циркуляционные течения, направленные вдоль стенок емкости вниз и далее к ее центру, что способствует дополнительному перемешиванию чугуна с реагентом.

Предлагаемое устройство для обработки чугуна позволяет на 15-20% повысить степень использования реагента.

1. Устройство для обработки расплава реагентом, содержащее футеронанную емкость и механическую мешалку, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности перемешивания расплава с реагентом, оно снабжено установленными на внутренней боковой поверхности футерованной емкости винтовыми выступами, направленными под углом 15-35о к горизонтальной плоскости.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что винтовые выступы выполнены н количестве 4-8, с высотой, равной

h=0,5 (0-4), где 0 — внутренний диаметр футеронки емкости, — диаметр лопастей мешалки, коэффициент, определяющий величину зазора между винтовым выступом и лопастью мешалки, Ic(0,98.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3687430, кл. 266-34, опублик. 1970.

2. "Trans. Iron and Stee Inst.

Jap", 1975, 15, М 12, р. 606-612.
