Реферат



Союз Советских

Социалистических

Республик

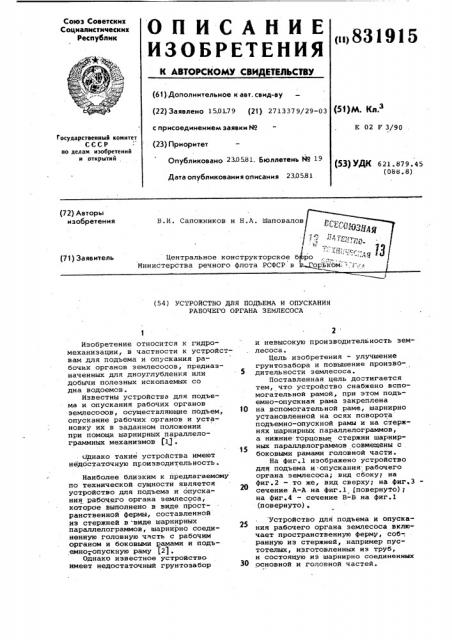

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>831915 1 (61) Дополнительное к авт. свид-ву (22) Заявлено 150179 (21) 2713379/29-03 (5Ф)М. Кл. с присоединением заявки Мо (23) Приоритет

Е 02 F 3/90

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 23.0581. Бюллетень йо 19 (53) УДК 621 879 45 (088 ° 8) Дата опубликования описания 230581 (54) УСТРОЙСТВО ДЛЯ ПОДЪЕМА И ОПУСКАНИЯ

РАБОЧЕГО ОРГАНА ЗЕМЛЕСОСА

Изобретение относится к гидромеханизации, в частности к устройствам для подъема и опускания рабочих органов землесосов, предназначенных для дноуглубления или добычи полезных ископаемых со дна водоемов.

Известны устройства для подъема и опускания рабочих органов землесооов, осуществляющие подъем, опускание рабочих органов и установку их в заданном положении при помощи шарнирных параллелограммных механизмов (1).

Однако такне устройства имеют недбстаточную производительность.

Наиболее близким к предлагаемому по технической сущности является устройство для подъема и опускания рабочего органа землесоса, которое выполнено в виде пространственной фермы, составленной из стержней в -виде шарнирных параллелограммов, шарнирно соединенную головную часть с рабочим органом и боковыми рамами и подьемно;опускную раму (2).

Однако известное устройство. имеет недостаточный грунтозабор и невысокую производительность землесоса.

Цель изобретения — улучшение грунтозабора и повышение произвОз дительности землесоса.

Поставленная цель до"тигается тем, что устройство снабжено вспомогательной рамой„ при этом подьемно-опускная рама закреплена

10 на вспомогательной раме, шарнирно установленной на осях поворота подъемно-опускной рамы и на стержнях шарнирных параллелограммов, а нижние торцовые стержни шарнирных параллелограммов совмещены с боковыми рамами головной части.

На фиг.1 изображено устройство для подъема и.опускания рабочего органа землесоса; вид сбокуу на фиг.2 — то же, вид сверху; на фиг.З сечение A-A на фиг.1 (повернуто); на фиг.4 — сечение В-В на фиг.1 (повернуто). Устройство для подъема и опускания рабочего органа землесоса включает пространственную ферму, соб-. ранную из стержней, например пустотелых, изготовленных из труб, и состоящую нз шарнирно соединенных

З0 основной и головной частей.

831915

50

Основная часть включает шарниРные параллелограммы, составленные из тяговых стержней 1, опорных стержней 2, верхних торцовых стержней 3 и нижних торцовых стержней

4 при помощи шарниров 5-8.шарнирные параллелограммы соединены между собой поперечными стержнями 9 и 10, причем поперечный стержень 9 закреплен на верхних торцовыас стержнях 3, а поперечный стержень 10 на нижних торцовых стержнях 4. 10

Шарниры 5, установленные на поперечном стержне 9, соединены тяговыми стержнями 1 с шарнирами б, закрепленными на поперечном стержне 10.

Шарниры 7 установлены на свободных 15 концах верхних торцовых стержней

3, ашарниры 8 с сальниковым уплотнением — на.свободных концах нижних торцовых стержней 4. В пространстве, ограниченном стержнями 1-4, 9 20 и 10 внутри основной части размещена подъемно-опускная рама 11, закрепленная на опорных стержнях 2 и на внутренней вспомогательной раме 2, причем опорные стержни 2 тоже закреплены на внутренней вспомогательной раме 12 и на шарнире 8. Внутренняя вспомогательная рама 12 посредством шарниров 13 установлена на осях 14 поворота основной части, а оси 14 закреплены на корпусе 15 эемлесоса. Основная часть дополнительно соединена с корпусом 15 с помощью шарниров 16, установленных на поперечном стержне 9, тяг 17, гидроцилиндров 18 с шарнирами 19 и

20 и амортизаторов 21 с шарнирами 20 и 22. Подъемно-опускная рама 11 дополнительно соединена с корпусом 15 посредством гидроцилиндров 23 с шарнирами 24 и с шарнирами, установленными на вспомогательной раме 12 (загоро- . женными на фиг..1 и 2 верхними торцовыми- стержнями 3 и поперечным стержнем 9 и поэтому йе показанными на чертежах).

Головная часть содержит боковые рамы, например, треугольной формы, составленные иэ длинных стержней 25 и 26 и коротких стержней 27, причем последние совмещены с нижними торцовыми стержнями

4 основной части и являются общиМи для основной и головной частей.

Стержни 4-27 (нижние торцовые в основной части .и короткие в головной части) соединены между собой поперечным стержнем 10 и посредством последнего с длинными стержнями 26, которые закреплены на длинных стержнях 25. На длинных стержнях 25 установлены также всасывающий наконечник 28 и гидораэрыхлитель 29.

Гибкая всасывающая труба 30, закрепленная на основной и головной частях, проходит от корпуса

15 к всасывающему наконечнику 28.

Трубопроводы 31 проходят от корпуса 15 к опорным стержням 2 и соединяются с ними

Устройство для подъема и опускания рабочего органа землесоса работает следующим образом.

При необходимости изменения глубины погружения всасывающего наконечника 28 с гидрораэрыхлителем

29 и установки их в заданном положении сначала изменяют угол наклона основной части при помсщи гидроцилиндров 23, установленных на корпусе 15 посредством шарниров 24. Давление гидроцилиндров

23 передается внутренней вспомога- тельной раме 12, а от нее подъемноопускной раме 11. Последняя оказывает воздействие на опорные стержни 2, которые вместе с внутренней вспомогательной рамой 12 поворачиваются с помощью шарниров 13 вокруг осей 14 и таким образом производится увеличение или уменьшение глубины погружения и изменения угла наклона основной части.

Если требуется изменить угол наклона головной части, то гидроцилиндры 23 стопорят в заданном положении и используют гидроцилиндры 18, установленные на корпусе 15 шарнирами 20 вместе с амортизаторами 21.

При работе гидроцилиндров 18 на втягивание или выдвижение движение передается установленным при помощи шарниров 19 и 22 тягам 17, а от них через шарниры 16 и поперечный стержень 9 на верхние торцовые стержни 3, которые на шарнйрах 7 поворачиваются на осях 14. Поворот верхних торцовых стержней 3 посредством соединяющего их поперечного стержня 9, установленных на нем шарниров 5, тяговых стержней 1 и шарниров б, закрепленных на поперечном стержне 10, вызывает поворот соединенных с ним стержней 4-27 на шарнире 8. Вследствие поворота стержней 4-27 изменяется угол наклона головной части, состоящей из стержней 25 и 26, гидроразрыхлителя 29, всасывающего наконечника 28 и гибкой всасывающей трубы 30. Вода на гидрораэрыхлитель 29 подается по трубопроводам 31, опорным стержням 2 и далее через шарниры 8 и длинные стержни 25. Во время работы эемлесоса возможно обрушение масс грунта на рабочий орган, вызванные им толчки и удары поглощаются амортизаторами 21, а сочетание движений основной и головной частей позволяет производить раскачивание всего устройства и осво831915

2 ff 1

Л 3317Ë!Ф !6 .5 бождение рабочего органа из-под массы обрушивающегося грунта.

Формула изобретения

Устройство для подъема и опускания рабочего органа землесоса, выполненное в виде пространственной фермы, составленной из стержней в виде шарнирных параллелограммов, шарнирно соединенную головную часть с рабочим срганом и боковыми рамами и подъемно-опускную раму, установленную шарнирно на корпусе землесоса, о т л и ч а ю .— щ е е с я =ем, что, с целью улучшения грунтозабора и повышения производительности землесоса, устройство снабжено вспомогательной рамой, при этом подъемно-опускная рама закреплена на вспомогательной раме, шарнирно установленной на осях поворота подъемно-опускной рамь: и на стержнях шарнирных параллелограммов, а нижние торцовые стержни шарнирных параллелограммов совмещены с боковыми рамами головной части.

10 Источники информации, принятые во внимание при экспертизе

1. Патент США М 3956834, кл. 37-53, опублик. 1976.

15 2. Патент CIJA М 2850814, кл. 57-73, опублик. 1958.

А-A подернуло Фиг.4
