Реферат



Союз Соаетскик

Социалистические

Республик

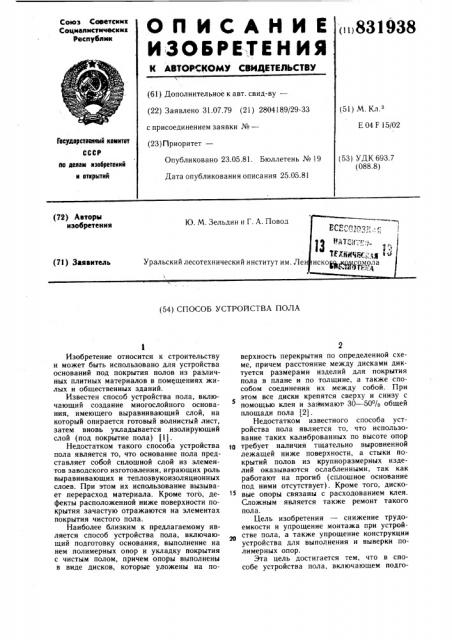

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<и 831938 (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.07.79 (21) 2804189/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

E 04 F 15/02

Гасударственные кемитет

Опубликовано 23.05.81. Бюллетень № 19

Дата опубликования описания 25.05.81 (53) УДК 693.7 (088.8) IIo делам изобретений и еткрмтий (54) СПОСОБ УСТРОЙСТВА ПОЛА

Изобретение относится к строительству и может быть использовано для устройства оснований под покрытия полов из различных плитных материалов в помещениях жилых и общественных зданий.

Известен способ устройства пола, включающий создание многослойного основания, имеющего выравнивающий слой, на который опирается готовый волнистый лист, затем вновь укладывается изолирующий слой (под покрытие пола) (1).

Недостатком такого способа устройства пола является то, что основание пола представляет собой сплошной слой из элементов заводского изготовления, играющих роль выравнивающих и теплозвукоизоляционных слоев. При этом их использование вызывает перерасход материала. Кроме того, дефекты расположенной ниже поверхности покрытия зачастую отражаются на элементах покрытия .чистого пола.

Наиболее близким к предлагаемому является способ устройства пола, включающий подготовку основания, выполнение на нем полимерных опор и укладку покрытия с чистым полом, причем опоры выполнены в виде дисков, которые уложены на поверхность перекрытия по определенной схеме, причем расстояние между дисками диктуется размерами изделий для покрытия пола в плане и по толщине, а также способом соединения их между собой. При этом все диски крепятся сверху и снизу с помощью клея и занимают 30 — 50% общей площади пола 12) .

Недостатком известного способа устройства пола является то, что использование таких калиброванных по высоте опор требует наличия тщательно выровненной лежащей ниже поверхности, а стыки покрытий полов из крупноразмерных изделий оказываются ослабленными, так как работают на прогиб (сплошное основание под ними отсутствует). Кроме того, дисковые опоры связаны с расходованием клея.

Сложным является также ремонт такого пола.

Цель изобретения — снижение трудоемкости и упрощение монтажа при устройстве пола, а также упрощение конструкции устройства для выполнения и выверки полимерных опор.

Эта цель достигается тем, что в способе устройства пола, включающем подго831938 товку основания, выполнение на нем полимерных опор и укладку покрытия с чистым полом, до выполнения полимерных опор на подготовленное основание укладывают направляющие, выверяют их в горизонтальной плоскости, закрепляют в них устройство для выполнения полимерных опор и подают в него полимер с пенообразователем.

На фиг. 1 изображено устройство для осуществления способа; на фиг. 2 — сечение А — А на фиг. 1.

На неровный нижележащий слой (например панели перекрытия) укладывают по уровню в одной горизонтальной плоскости инвентарные направляющие 1. Между ними помещают корытообразный корпус 2 устройства, верхняя плоскость которого выверяется по уровчям 3 с помощью винта 4.

Через прорезь 5 в стенке корпуса с помощью насадки заполняют полимером с пенообразователем полость корпуса, все внутренние поверхности которого предварительно обработаны антиадгезионной смазкой (например олеиновой кислотой). Через 3 ——

5 мин после заполнения полости корпус 2 поднимают над готовой опорой основания пола (предварительно отведя в стороны длинные боковые стенки) и перемещают его вдоль направляющих на другое место, где вновь устанавливают по уровням в горизонтальном положении, а затем B полость корпуса подают полимер с пенообразователем. Расстояние между опорами, образованными методом напыления полимеров, назначается в зависимости оТ прочностных свойств покрытия чистого пола. После изготовлсния всех опорных элементов основания пола инвентарные направляющие удаляются. В необходимых случаях в зыбких местах пола можно создавать «точечные опоры», вводя полимер с пенообразователем в сквозные отверстия, образованные в материалах покрытия пола.

Использование изобретения позволяет улучшить эксплуатационные характеристики пола, так как жесткие опоры, образованные способом заполнения полостей полимером с пенообразователем, в нижней своей части повторяют конфигурацию поверхности неровного нижележащего слоя, имея при этом хорошее сцепление с бетоном, а в верхней плоскости располагаются строго горизонтально на одном уровне, образованном стенкой корытообразного корпуса устройства.

Появляется также возможность отказаться от выполнения трудоемких операций выравнивания с помощью монолитных стяжек (или другими способами) бетонных поверхностей при устройстве полов, ускорить сроки строительства (в связи с длительным временем твердения стяжек), экономить древесину для изготовления лаг, улучшить (изменять) теплозвукоизоляционные показатели пола, так как элементы основания регулируются по высоте и составу непосредственно в помещениях, где ведутся строительные работы. Кроме того, в процессе ремонта полов из любых материалов различных размеров; укладываемых на от2Д дельные опоры, можно без нарушения целостности пола за короткое время ликвидировать его зыбкость в нужных местах.

Формула изобретения

Способ устройства пола, включающий подготовку основания, выполнение на нем полимерных опор и укладку покрытия с чистым полом, отличающийся тем, что, с

И целью снижения трудоемкости и упрощения монтажа, до выполнения полимерных опор на подготовленное основание укладывают направляющие, выверяют их в горизонтальной плоскости, закрепляют в них устройство для выполнения полимерных опор и подают в него полимер с пенообразоватл чем

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3388516, кл. 52-393, опублик. 1968.

2. Патент США № 3440787, кл. 52-390, опублик. 1967.

831938

Составитель О. Гончарова

Редактор С. Родикова Техред А. Бойкас Корректор Г. Решетник

Заказ 3739/73 Тираж 765 Поднисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент». г. Ужгород, ул. Проектная, 4
