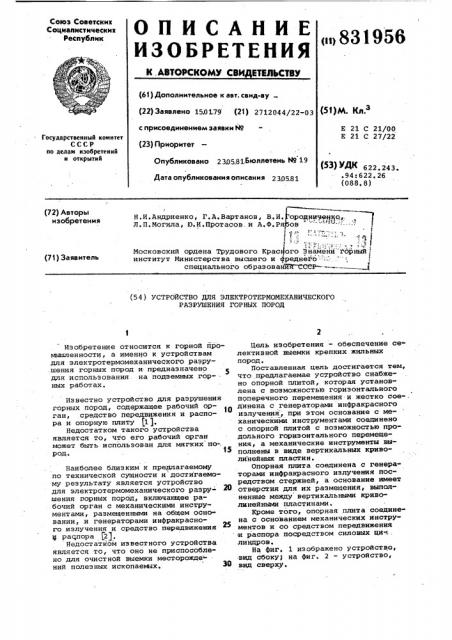

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 150179 (2! ) 2712044/22-03 (5 ) +.
Союз Советских
Социалистических
Республик с присоединением заявки Ко (23) Приоритет
Е 21 С 21/00
E 21 C 27/22
Государственный комитет
СССР по делам изобретений и открытий
Опубликовано 2 305.81.Бюллетень Hо 19
Дата опубликования описания 2 305 8 1 (53) УДК 622.243.
° 94:622 ° 26 (088. 8) (72) Авторы изобретеиия (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОТЕРМОМЕХАНИЧЕСКОГО
РАЗРУШЕНИЯ ГОРНЫХ ПОРОД
Цель изобретения — обеспечение се лективной выемки крепких жильных пород.
Поставленная цель достигается тем, что предлагаемае устройство снабжено опорной плитой, которая установлена с возможностью горизонтального поперечного перемещения-и жестко сое-. динена с генераторами инфракрасного излучения, при этом основание с механическими инструментами соединено с опорной плитой с воэможностью продольного горизонтального перемещения, а механические инструменты выполнены в виде вертикальных криволинейных пластин.
Опорная плита соединена с генераторами инфракрасного излучения посредством стержней, а основание имеет отверстия для их размещения, выполненные между вертикальными криволинейными пластинами.
Кроме того, опорная плита соединена с основанием механических инструментов и со средством передвижения .и распора посредством силовых ци.. . ли ндров.
На фиг. 1 изображено устройство, -вид сбоку} на фиг. 2 — устройство, вид сверху, Изобретение относится к горной промышленности, а именно к устройствам для электротермомеханического разру.шения горных пород и предназначено для использования. на подземных гор-ных работах.
Известно устройство для разрушения горных пород, содержащее рабочий орган, средство передвижения и распора и опорную плиту (11.
Недостатком такого устройства является то, что его рабочий орган может быть использован для мягких по-, род.
Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для электротермомеханического разрушения горных пород, включащее рабочий орган с механическими инструментами, размещенными на общем основании, и генераторами инфракрасного излучения и средство передвижения и распора f2).
Недостатком известного устройства является то, что оно не приспособлено для очистной выемки месторожде - . ний полезных ископаеьых. 30 в
Н.И. Андриенко, Г.А. Вартанов, В. И. уЕККО, Л.П.Могила, Ю.И.Протасов.и A.Ô.Ðÿ
1 .=.
Московский ордена Трудового Крас ого Знамени" горный; институт Министерства высшего и фреднего .: опапивпвного обравованйн ПППР831956
Устройство состоит из средства 1 передвижения и распора, в направляю- щих которого установлена с возможностью горизонтального поперечного перемещения опорная плита 2, на которой посредством продольных 5 горизонтальных силовых цилиндров 3 закреплено общее основание 4 механических инструментов 5, которые пред- ставляют собой вертикальные плоские криволинейные пластины, армированные износостойкими зубками. Между механическими инструментами 5 расположены генераторы б инфракрасного излучения, жестко соединенные посредством стержней 7, проходящих через сквозные отверстия 8 в основании
4, с опорной плитой 2. Опорная плита 2 соединена посредством поперечных горизонтальных силовых цилиндров 9 со средством передвижения и распора.
Устройство работает следующим 20 образом, Поверхность забоя нагревается от генераторов б инфракрасного излучения, затем механические инструменты 5 силовыми цилиндрами 3 вдавливаются в ослабленный поверхностный слой и производят отбойку породы, Поперечные горизонтальные силовые цилиндры
9 перемещают рабочий орган, когда механические инструменты 5 не внедрены в породу, вдоль забоя на величину, обеспечивающую эффективную обработку механическими инструментами 5 всей площади забоя.
Выполнение механических инструментов в виде плоских пластин необходимо потому, что между ними расположены неподвижные генераторы ИК-излучения, а криволинейность необходима в связи с тем, что облученная поверхность забоя принимает;в разрезе 40 форму кривой линии.
Таким образом, в предлагаемом устройстве электротермомеханический рабочий орган совершает поперечные возвратно-поступательные движения в горизонтальной плоскости, а механические инструменты, выполненные в виде вертикальных плоских криволинейных пластин, закрепленных на общем основании, совершают продольные возвратно-поступательйые движения в той же плоскости, при этом генерато ры ИК-излучения остаются неподвижными относительно опорной плиты, а механические инструменты, закрепленные на опорной плите силовыми цилиндрами, соверщают относительно опорной плиты гродольные возвратно-поступательные движения.
Рабочий орган устройства может работать по породам любой крепости, причем эффективность разрушения пород тем выше, чем больше крепость пород.
Формула изобретения
1.Устройство для электротермомеханического разрушения горных пород, включающее рабочий орган с механическими инструментами, размещенными на общем основании, и генераторами инфракрасного излучения и средство передвижения и распора, о т л и .ч .а ю щ е е— с я тем, что, с целью обеспечения селективной выемки крепких жильных пород, оно снабжено опорной плитой, которая установлена с возможностью горизонтального поперечного перемещения и жестко соединена с генераторами инфракрасного излучения, при этом основание с механическими инструментами соединено с опорной плитой с возможностью продольного горизонтального перемещения, а механические инструменты выполнены в вИде вертикальных криволинейных пластин.
2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, опорная плита соединена с генераторами инфракрасного излучения посредством стержней, а основание имеет отверстия для их размещения, выполненные между вертикальными криволинейными пластинами.
3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, опорная плита соединена с основанием механических инструментов и со средством передвижения и распора посредством силовых цилиндров.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 95689, кл. Е 21 С 27/24, 1952.
2. Авторское свидетельство СССР
Р 582398, кл. Е 21 С 27/22, 1975.
