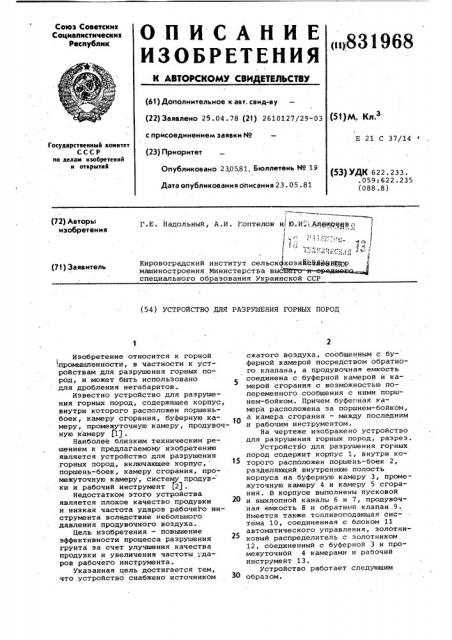

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социапистическии

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 25. 04. 78 (21) 2610127/29-03 (51)М, Кл.з с прйсоединением заявки ¹

{23) Приоритет

Е 21 С 37/14

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 2305.81. Бюллетень № 19

Дата опубликования описания 23. 05.81 (53) УДК 622 233 .059:622.235 (088.8) (72) Авторы изобретения

Г.E Надольный, A.È. у.оптелов и Ю. И„ :-; и ркр щв;: j ! (.

I ):;, " * " га

:;.;.: °,:; ю машиностроения Министерства выс специального образования Украинской CCP (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ ПОРОД

Изобретение относится к горной

:промышленности, в частности к устройствам для разрушения горных пород, и может быть использовано для дробления негабаритов.

Известно устройство для разрушения .горных пород, содержащее корпус, внутри которого расположен поршеньбоек, камеру сгорания, буферную камеру, промежуточную камеру, продувочную камеру 1 .

Наиболее близким техническим решением к предлагаемому изобретению является устройство для разрушения горных пород, включающее корпус, поршень-боек, камеру сгорания, промежуточную камеру, систему продувки и рабочий инструмент Г2) .

Недостатком этого Устройства является плохое качество продувки и низкая частота ударов рабочего инструмента вследствие небольшого давления продувочного воздуха.

Цель изобретения — повышение эффективности процесса разрушения грунта за счет улучшения качества продувки и увеличения частоты ударов рабочего инструмента.

Указанная цель достигается тем, что устройство снабжено источником сжатого воздуха, сообщенным с буферной камерой посредством обратного клапана, а продувочная емкость соединена с буферной камерой и камерой сгорания с воэможностью попеременного сообщения с ними поршнем-бойком. Причем буферная камера расположена за поршнем-бойком, а камера сгорания — между последним и рабочим инструментом.

На чертеже изображено устройство для разрушения горных пород, разрез.

Устройство для разрушения горных пород содержит корпус 1, внутри которого расположен поршень-боек 2, разделяющий внутреннюю полость корпуса на буферную камеру 3, промежуточную камеру 4 и камеру 5 сгорания..В корпусе выполнены пусковой и выхлопной каналы 6 н 7, продувочная емкость 8 и обратный клапан .9.

Имеется также топливоподающая система 10, соединенная с блоком 11 автоматического управления, эолотннковый распределитель с золотником

12, соединенный с буферной 3 и промежуточной 4 камерами и рабочий инструмент 13. .Устройство работает следующим образом.

831968

ЗО

При дальнейшем движении поршнябойка влево давление сжатого воздуха в буферной камере 3 значительно повышается и поршень-боек перемещается вправо. Обратный клапан 9 предотвращает истечение сжатого воздуха из 40 буферной камеры 3 в сеть. При давлении сжатого воздуха в буферной камере ниже сетевого, сжатый воздух

При запуске устройства золотник

12 находится в правом положении и сжатый воздух из компрессора через пусковой канал 6 поступает в промежуточную камеру 4, давление в которой увеличивается, поршень-боек 2 5 перемещается влево и удерживается в крайнем левом положении. Затем золотник 12 перебрасывают влево и сжатый воздух через обратный клапан

9 поступает в буферную камеру 3, а промежуточная камера через пусковой канал 6 сообщена с атмосферой.

Вследствие того, что давление сжатого воздуха действующего на поршеньбоек 2 со стороны буферной камеры 3, значительно больше, чем со стороны промежуточной камеры 4, поршень-боек

2 перемещается вправо. Перемещение поршня-. бойка заканчивается ударом по хвостовику рабочего инструмента

13. В момент удара происходит воспла- 20 менение топлива, впрыскнутого топливоподающей системой 10, соединенной ,с блоком 11 автоматического управле-ния, получающим команду от поршня- бойка 2. Продукты сгорания в резуль- д5 тате воспламенения создают дополнительное усилие. на рабочем инструменте 13 и разгоняют поршень-.боек влево. Перемещаясь влево поршеньбоек открывает выхлопной канал 7, происходит выхлоп из камеры 5 сгорания, а затем ее продувка сжатым воздухом, отсеченным от буферной камеры 3 в продувочную емкость 8. поступает через обратный клапан 9 и ускоряет движение поршня-бойка.

Использование предлагаемого устройства для разрушения горных пород позволяет повысить частоту ударов рабочего .инструмента за счет повышенного давления в буферной камереравного сетевому, что позволяет уменьшить ход поршня-бойка. Кроме того, повышается мощность ударов за счет повышения качества продувки.

ФормуЛа изобретения

1. Устройство для разрушения горных пород, включающее корпус, поршень-боек, камеру сгорания, промежуточную и буферную камеры, продувочную емкость и рабочий инструмент, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса разрушения грунта за счет улучшения качества продувки камеры сгорания и увеличения частоты ударов рабочего инструмента, оно снабжено источником сжатого воздуха, сообщенным с буферной камерой посредством обратного клапана, а продувочная емкость соединена с буферной камерой и камерой сгорания с возможностью попеременного сообщения с ними поршнем-бойком. ,2. Устройство по п.1, о т л ич а ю щ е е с я тем, что буферная камера расположена за поршнембойком, а камера сгорания — между последним и рабочим инструментом.

Источники информации, принятые во внимание при экспертизе

1. Разрушение горного массива машинами взрыво-импульсного действия.

М., "Наука", 1974, с. 190-192.

2. Авторское свидетельство СССР

9 381763, кл. E 21 С 37/14, 1972 (прототип) .
