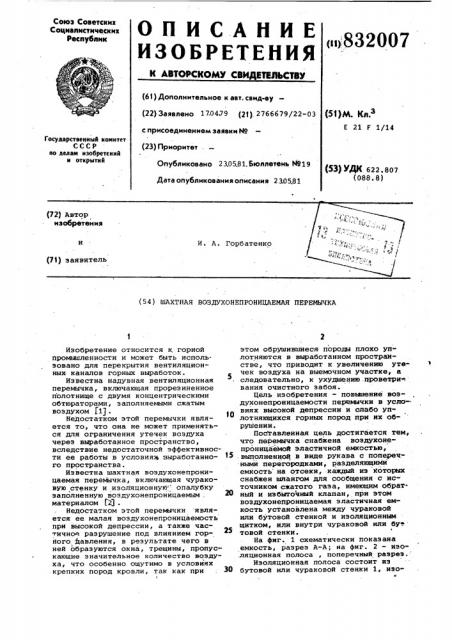

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (n>832007

Ф

I ч

1 ф

Ф Г (61) Дополнительное к авт. сеид-ву (22) Заявлено 170479 (21) 2766679/22-03 с присоединением заявки М (53)M. Кл 3

Е 21 F 1/14

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет .

Опубликовано 23.0581. Бюллетень 8919

Дата опубликования описания 2305.81 (53) УДК 622.807 (088.8) с . Г ъ с, - Й ; „ .: ; ., 1

p2) Автор изобретения

И. A. Горб атенко (71) заявитель (54) ШАХТНАЯ ВОЗДУХОНЕПРОНИЦАЕМАЯ ПЕРЕМЫЧКА

Изобретение относится к горной

Промышленности и может быть использовано для перекрытия вентиляционных каналов горных выработок.

Известна надувная вентиляционная перемычка, включающая прорезиненное полотнище с двумя концентрическими обтюраторами, эаполняемымн сжатым воздухом (1).

Недостатком этой перемычки является то, что она не может применяться для ограничения утечек воздуха через выработанное пространство, вследствие недостаточной эффективности ее работы в условияъ выработанного пространства.

Известна шахтная воздухонепроницаемая перемычка, включающая чураковую стенку и изоляционную" опалубку заполненную воздухонепроницаемым . 2О материалом Г2) .

Недостатком этой перемычки является ее малая воэдухонепроницаемость при высокой депрессии, а также частичное разрушение под влиянием горЙого давления, в результате чего в ней образуются окна, трещины, пропускающие значительное количество воздуха что особенно ощутимо в условиях крепких пород кровли, так как при . ЗО этом обрушившиеся породы плохо уплотняются в выработанном простраМстве, что приводит к увеличению утечек воздуха на выемочном участке, а следовательно, к ухудшению проветри" вания очистного забоя. цель изобретения — повыаение воздухонепроницаемости перемычки в усло-. виях высокой депрессии и слабо уплотняющихся горных пород при их обрушении.

Поставленная цель достигается тем, что перемычка снабжена воздухонепроницаемой эластичной емкостью, выполненной в виде рукава с поперечными перегородками, разделяющими емкость на отсеки, каждый иэ которых снабжен шлангом для сообщения с источником сжатого газа, имеющим обратный и избыточный клапан, при этом воздухонепроницаемая эластичная емкость установлена между чураковой или бутовой стенкой и изоляционным щитком, или внутри чураковой или бу товой стенки.

На фиг. 1 схематически показана емкость, разрез A-A; на фиг. 2 - изо,ляционная полоса, поперечный разрез.

Изоляционная полоса состоит иэ бутовой или чураковой стенки 1, изоO

832007 ляционного щитка 2 из обапол, фанеры или толя, эластичной емкости 3 с поперечными перегородками 4, отводами 5 в виде шлангов с избыточным б и обратным 7 клапанами.

Работа изоляционной полосы осуществляется следующим образом.

Выкладывается бутовая стенка 1, параллельно которой прокладывается рукав эластичной емкости 3 и затем возводится изоляционный щиток 2. Эти операции продолжаются по мере подвигания. лавы. B отсеках емкости отведенной на определенном протяжении изоляционной полосы, включающей. бутовую стенку, рукав эластичной емкости, изоляционный щиток, создается избыточное давление. Для создания избыточного давления в рукаве емкости шланга отводов 5 подключаются к шахтной пневматической сети или баллонам со сжатыми инертными газами. Под воздействием избыточного давления газов внутри емкости стенки ее растягиваются, плотно прижимаются к породам почвы и кровли, заполняя все неровности по контактам с породами.

Таким образом, обеспечивается герметичность изоляционнои полосы за счет воздухонепроницаемости стенок емкости, плотного, герметичного контакта Емкости с породами почвы и кровли, герметичности бутовой или чураковой стенки. При сдвижении горных пород и уплотнении под давлением пород непосредственно бутовой или чураковой стенки, а следовательНо снижение ее воздухонепроницаемости, происходит дополнительное сжатие эластичной емкости и более усиленная. герметизация контактов емкости с породами почвы и кровли, поэтому воздухонепроницаемость полосы вцелом при этом не снижается.

Избыточный клапан б, рассчитанный. на срабатывание в соответствии с показателями прочности рукава емкости

3 предохраняет емкость от разрыва при повышении давления сверх расчетного. В этом случае часть газов выходит из емкости, и давление в ней снижается.

Обратный клапан 7 обеспечивает беспрепятственное. заполнение емкости 3 газами под давлением и предотвращает непредусмотренный выход газов из емкости.

Поперечные перегородки 4, разделяющие рукав емкости на отдельные отсеки, предотвращают выход из строя всей емкости при непредвиденном нарушении герметичности одного из отсеков.

Предлагаемое изобретение направлено на повышение безопасности работ в газовых шахтах путем усиления проветривания очистных забоев и предотвращения скопления метана, а также может создавать зкономию денежных средств за счет снижения расходов на проветривание шахты.

Формула изобретения

20 1,Шахтная воздухонепроницаемая перемычка, включающая чураковую или бутовую стенку и изоляционный щиток, отличающаяся тем, что, с целью повышения воздухонепроницаемости перемычки в условиях высокой депрессии и слабо уплотняющихся горных пород при их обрушении, перемычка снабжена воздухонепроницаемойэластичной емкостью, выполненной в

З виде рукава с поперечными перегородками, разделяющими емкость на отсеки, каждый из которых снабжен шлангом для сообщения с источником сжатого газа, имеющим обратный и избыточный клапаны, при этом воздухонепроницаемая эластичная емкость установлена между чураковой или бутовой стенкой и изоляционным щитком.

2. Шахтная воздухонепроницаемая перемычка по п.1, о т л и ч а ю щ а я с я тем, что воздухонепроницаемая эластичная емкость установлена внутри чураковой или бутовой стенки.

Источники информации, 4 принятые во внимание при экспертизе

1. Кравченко В. И. и др. Ликвидация аварий на угольных шахтах. М., "Недра", 1967, с.84.

2. Скочинский A. А., Комаров В.Б.

Рудничная вентиляция. углетехиздат, 1951, с.373-375 (прототип).

832007

Риа. 1 фиг.2
