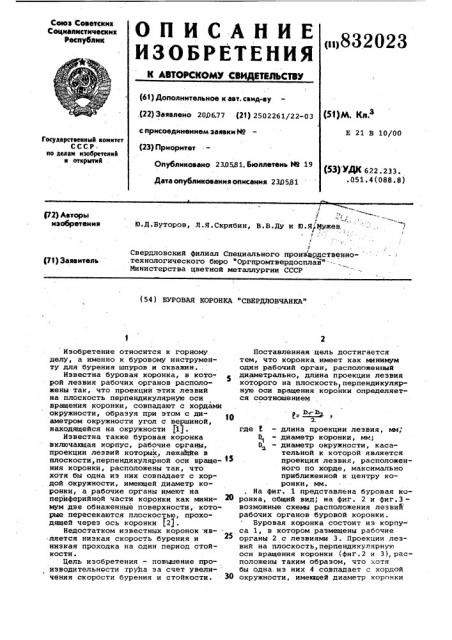

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТИЛЬСТВУ (61) Дополнительное к авт. саид-ву ,(22) Заявлено 2006.77 (21) 2502261/22-03 с присоединением заявки М (23) Г3риоритет

Опубликовано 23.0581. Бюллетень Йй 19

<щ832023 (51)М. Клз

Е 21 В 10/00

Государственный комнтет

ССС.P. но делам нзобретеннй н erxpanwl (53) УДК 622. 233. .051.4(088.8) Дата опубликования описания 230581 р и, Р Г

P2) Авторы изобретения

Ю.Д.Буторов, Л.я.Скрябин, В.В.ду и Ю.Я,:Мужев. а

F

Свердловский филиал Специального производственно.технологического бюро "Оргпромтвердосплав""--.

Министерства цветной металлургии СССР (7! ) Заявитель (54 ) БУРОВАЯ КОРОНКА "СВЕРДЛОВЧАНКА"

Изобретение относится к горному делу, а именно к буровому инструменту для бурения шпуров и скважин..

Известна буровая коронка, в которой лезвия рабочих органов расположены так, что проекции .этих лезвий на плоскость перпендикулярную оси вращения коронки, совпадают с хордами окружности, образуя при этом с диаметром окружности угол с вершиной, находящейся на окружности P1) .

Известна также буровая коронка включакщая корпус, рабочие органы, проекции лезвий которых, лежаЬ йе в плоскости, перпендикулярной оси враще- 1 ния коронки, расположены так, что хотя бы одна из них совпадает с хордой окружности, имеющей диаметр коронки, а рабочие органы имеют на периферийной части коронки как минимум две обнаженные поверхности, которые пересекаются плоскостью, проходящей через ось коронки (2j.

Недостатком известных коронок является низкая скорость бурения и низкая проходка на один период стойкости.

Цель изобретения — повышение производительности труда эа счет увеличения скорости бурения и стойкости.

Поставленная цель достигается тем, что коронка имеет как минимум один рабочий орган, расположенный диаметрально, длина проекции лезвия которого на плоскость перпендикуляр3 ную оси вращения коронки определяется соотношением е=

2. где E — длина проекции лезвия, мм", 0 - диаметр коронки, мм;

0„ - диаметр окружности, касательной к которой является проекция лезвия, расположенного по хорде, максимально приближенной к центру коронки, мм.

На фиг. 1 представлена буровая коронка, общий вид, на фиг. 2 и фиг.3— возможные схемы расположения лезвий рабочих органов буровой коронки.

Буровая коронка состоит из корпуса 1, в котором размещены рабочие органы 2 с лезвиями 3. Проекции лезвий на плоскость, перпендикулярную оси вращения коронки (фиг.2 и 3), расположены таким образом, что хотя бы одна.из них 4 совпадает с хордой окружности, имеющей диаметр коронки

° 832023

D4 . Рабочие органы имеют на периферийной части коронки как минимум две .обнаженные поверхности 5, которые пересекаются плоскостью, проходящей через ось коронки. Коронка может иметь один (фиг.3) или два (фиг.2) рабочих органа, расположенных диаметрально. При этом длина проекции лезвия каждого из этих рабочих органов 6 определяется соотношением

10 гд е 8 - длина проекции лезвия, мм

0 — диаметр коронки, мм;

0 — диаметр окружности, касательной к которой является проекция лезвия, распложенного по хорде, максимально Приближенной к центру коронки (в данном случае 4), мм.

Экспериментально полученные данные 20 о стойкостных параметрах данной буровой коронки, позволяют сделать вывод о повышении скорости бурения в 1,52 раза, стойкости бурового инструмента в 3-6 раза в сравнении с изве- д стными конструкциями буровых коронок.

Формула и зобретения . 30

Буровая коронка, включающая корпус, рабочие органы, проекции лезвий которых, лежащие в плоскости,перпендикулярной оси вращения коройки, расположены так, что хотя бы одна из них совпадает с хордой окружности, имеющей диаметр коронки, а рабочие органы имеют на периферийной часты коронки.как минимум две о6наженные поверхности, которые пересекаются плоскостью,.проходящей через ось коронки, отличающаяся тем, что, с целью повышения производительности труда -за счет увеличения скорости бурения и стойкости, коронка имеет как минимум один рабочий орган, расположенный диаметрально, длина проекции лезвия которого на плоскость, перпендикулярную оси вращения коронки, определяется соотношением где Р - длина проекции лезвия, .мм;

0 — диаметр коронки, мм, 0 — диаметр окружности, касательной к которой является проекция лезвия, расположен ного по хорде, максимально приближенной к центру коронки, мм.

Источники информации, . принятые во внимание при экспертизе

1. Патент ФРГ Р 917421, кл. 5 в, 13/00, опублик. 1954.

2. Остроушко И.A. Забойные процессы и инструменты при бурении горных пород. М., Госгортехиздат, 1962, с. 74, рис. 48m.. 832023
